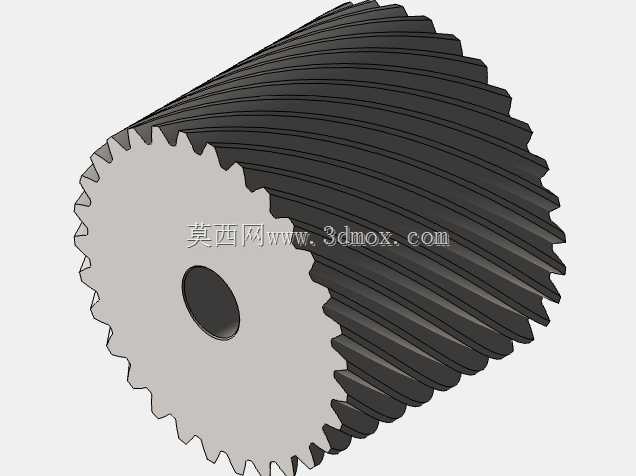

30齿45度右旋模数2斜齿轮传动件

　　在各类需要平稳动力传输的机械传动场景中，斜齿轮始终是核心传动部件之一，这款30齿右旋斜齿轮的设计，正是针对中低速重载、对传动平稳性有较高要求的工况开发。日常接触的输送线传动单元、小型减速机内部啮合副、轻工设备的动力传递工位，都能见到这类参数斜齿轮的应用，相比直齿圆柱齿轮，斜齿啮合过程是渐进式的，轮齿从端部开始接触逐步延展到全齿宽，啮合冲击、运行噪声都能得到有效控制，尤其适合转速不超过1500rpm、需要持续正反向切换的传动工位。

　　从设计逻辑来看，这款斜齿轮采用45度螺旋角设置，是在轴向力与啮合重合度之间做的平衡取舍——螺旋角越大，啮合重合度越高，传动越平稳，但同时会带来更大的轴向载荷，对配套轴承的轴向承载能力提出更高要求，45度的取值刚好适配常规深沟球轴承加推力轴承的配套安装方案，不需要额外选用高成本的专用重载轴承，兼顾传动性能与整机配套成本。模数2的设定，让单齿承载能力适配10kW以内的动力传输场景，齿厚方向的参数经过齿面接触强度校核，常温连续运行工况下齿面接触应力控制在许用值范围内，不会出现过早点蚀失效的问题。

　　尺寸边界上，这款齿轮总长度50mm，中心设置标准光孔安装位，可直接配套直径匹配的传动轴，通过键连接实现周向固定，安装时不需要额外定制特殊规格的轴件，适配常规的轴系设计标准。轮齿加工精度按中等精度等级设计，可满足大部分通用机械设备的传动精度要求，不需要进行额外的齿形修形就能保证啮合侧隙在合理区间，既不会因为侧隙过小出现卡齿、运行憋劲的问题，也不会因为侧隙过大导致反向传动空程量超标。右手螺旋的旋向设置，可与同参数左旋斜齿轮配对组成平行轴传动副，也可适配对应参数的斜齿齿条实现旋转运动到直线运动的转换，应用场景覆盖范围较广。

　　实际选型使用时需要注意，这类斜齿轮安装时要保证两配对轴线的平行度公差控制在标准范围内，否则会出现轮齿偏载，导致局部齿面磨损过快，缩短零件使用寿命。轴向固定端要设置可靠的锁紧结构，抵消斜齿轮运行过程中产生的轴向分力，避免轴系出现轴向窜动影响啮合精度。齿面润滑根据运行转速选择，中低速工况采用脂润滑即可，转速偏高的场景可搭配油浴润滑，保证啮合面形成稳定油膜，降低齿面磨损速率。从建模角度来看，这款齿轮的齿形生成严格按照渐开线齿廓方程推导，螺旋线扫掠路径完全匹配45度螺旋角参数，齿根过渡圆角做了应力释放优化，避免应力集中导致的轮齿断裂问题，模型可直接用于装配干涉检查、运动仿真验证，也可作为后续数控加工、3D打印样件的基础参考，不需要再对齿形参数做二次修正就能直接对接后续生产环节。
