500升Tema聚乙烯立式储料罐体结构

在精细化工、食品加工、水处理等行业的物料暂存环节，立式聚乙烯储罐是应用频次极高的常压储料设备，本次呈现的500升规格罐体，针对中小批量流体、半流体物料的车间暂存、工序间周转需求做了结构适配。从实际落地场景来看，这类罐体常布置在车间配料区旁、户外原料暂存区，或是配套小型水处理机组作为中间储水单元，相比同容积金属储罐，聚乙烯材质自重更轻，无需做重型混凝土基础，普通硬化地面即可满足放置要求，同时耐酸碱腐蚀的特性，让它可以存放多数弱腐蚀性化工原液、食品级原料、污水处理药剂，省去了金属罐体定期做防腐衬层的维护成本。

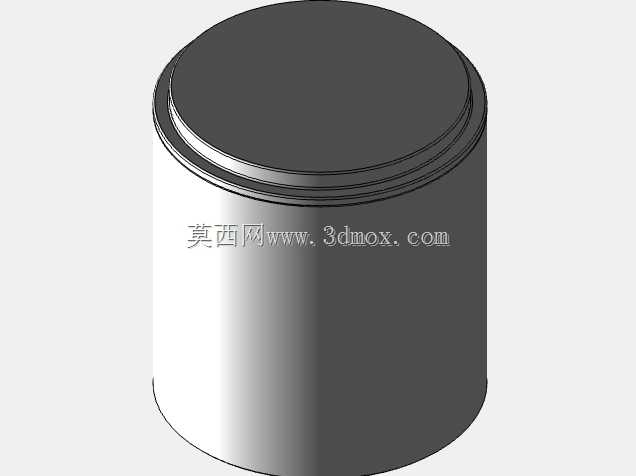

从结构设计逻辑来看，罐体采用直筒圆柱外形，是兼顾容积利用率、结构强度、成型工艺性的最优选择——圆柱侧壁在承受内部液体静压力时，应力分布均匀无应力集中点，相比方形罐体无需额外做加强筋补强，同时滚塑成型工艺下圆柱结构的壁厚一致性更容易控制，不会出现转角处壁厚不均导致的薄弱点。罐体顶部做了多层叠边的卷边结构，这个结构并非单纯的造型设计，一方面卷边形成的环形加强筋可以提升罐口的刚性，避免吊装、搬运过程中罐口受挤压变形，另一方面叠边结构可以适配快开式罐盖、密封压圈等配件，安装时无需额外焊接法兰，直接通过卡箍即可实现罐口密封，满足不同密封等级的使用需求。罐体底部采用圆弧过渡封底，没有直角转角，一方面可以避免物料残留，放料时罐内物料可以顺着圆弧壁完全流出，不会在罐底积料，另一方面圆弧封底相比平底结构，抗冲击性能更好，在满料状态下移动或者受外力撞击时，封底不容易出现开裂渗漏的问题。

从安装边界尺寸来看，500升规格的罐体直径控制在750毫米左右，总高度控制在1300毫米上下，这个尺寸是经过实际场景验证的：直径不超过800毫米，可以顺利通过常规车间的900毫米宽通道门，方便车间内的位置调整；总高度控制在1.4米以内，操作人员站在地面即可完成罐口的投料、查看液位、清理罐口等操作，无需额外配置操作平台，降低了配套设施的投入成本。罐体侧壁没有额外突出的接口、吊耳等结构，整体外轮廓光滑无凸起，一方面是为了避免搬运过程中凸起结构磕碰损坏，另一方面光滑外壁不容易积灰，在食品、医药等对卫生要求较高的场景下，清洁维护更方便。如果需要安装侧装液位计、出料阀等配件，可以根据实际需求在侧壁指定位置开孔安装，聚乙烯材质的焊接性能稳定，后期加装配件的密封可靠性有保障。

在功能特性上，这款罐体的壁厚设计做了梯度优化，罐体下部1/3高度区域的壁厚比上部厚2毫米左右，因为满料状态下下部承受的液体静压力更大，梯度壁厚设计可以在控制整体重量的前提下，提升罐体承压能力，避免长期满料存放出现下部鼓胀变形的问题。罐体顶部的卷边结构预留了密封槽，可以安装三元乙丙或者硅胶材质的密封圈，配合压盖后可以实现防尘密封，若有挥发性物料存放需求，还可以加装带呼吸阀的罐盖，平衡罐内外压力，避免抽料、放料过程中罐内形成正负压导致罐体变形。从建模细节来看，整个罐体的曲面过渡都做了相切约束，没有硬边棱角，既符合实际滚塑产品的成型特征——滚塑工艺无法做出尖锐直角，所有转角都会有自然的圆弧过渡，也能避免应力集中导致的结构失效点，在做有限元承压分析时，这种光滑过渡结构的应力分布均匀性远优于带硬转角的结构。

实际选型使用时，这类罐体的放置需要注意地面平整度，若地面有明显凸起或者倾斜，长期满料存放会导致罐体局部受力过大，出现变形甚至渗漏，若需要架空安装，需要在罐体下部做与封底圆弧匹配的支撑鞍座，不能直接用框架支撑罐体侧壁，避免侧壁受集中力出现凹陷。另外聚乙烯材质有一定的热膨胀系数，在温差较大的户外使用时，需要预留一定的膨胀余量，不要将罐体完全刚性固定在支架上，避免温度变化产生的热应力拉裂罐体连接部位。
