多工位货运车辆外观检测工作站结构

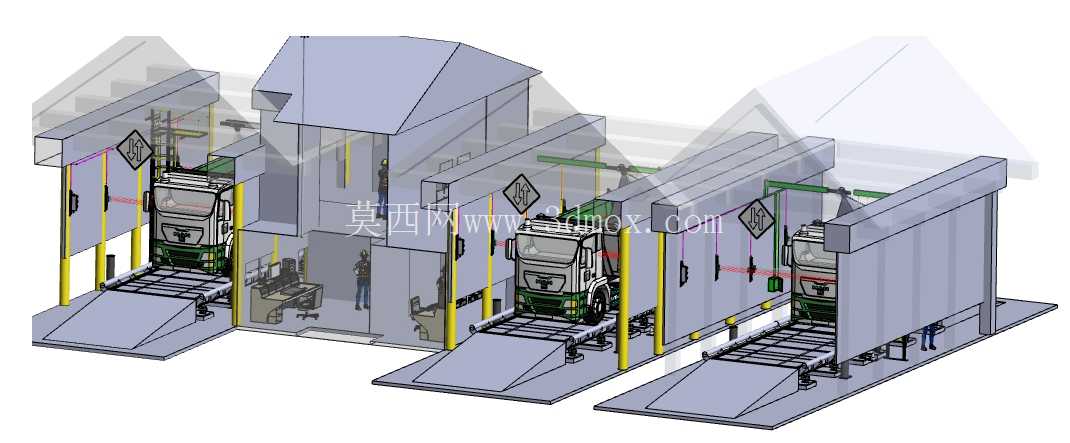

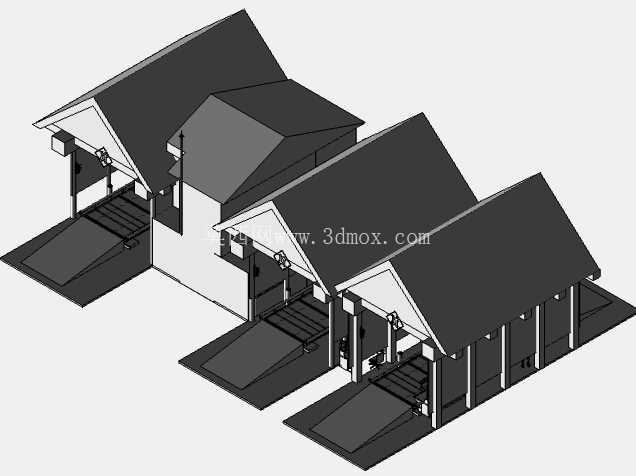

　　这套三维结构对应的是货运场站、物流枢纽入口处常用的车辆外观合规检测工作站，日常作业中承担进场货运车辆的外观完整性、标识合规性、外廓尺寸初筛的检测职能，区别于传统人工绕车巡检的模式，该工作站采用多通道并行布局，可同时容纳三台车辆依次进入检测位完成检测流程，大幅提升高峰时段的车辆进场核验效率。从结构布局来看，每个检测通道都配置了独立的斜坡引道，引道采用防滑格栅板面设计，坡度控制在货运车辆低速通行的合理区间，避免底盘较低的货运车辆出现托底剐蹭，引道末端衔接水平检测平台，平台两侧设置黄色防护立柱，既可以对车辆行驶轨迹做物理限位，防止车辆偏移剐蹭两侧检测组件，也可作为侧装检测元件的安装载体。

　　通道两侧的封闭围护结构采用模块化壁板拼接设计，壁板内侧预留了检测传感器、标识识别相机的安装点位，壁板高度覆盖货运车辆常规整车高度范围，可减少外界自然光、扬尘对检测识别精度的干扰，相邻检测通道之间设置隔断墙体，避免不同通道的检测信号出现交叉干扰。工作站中部设置集中操作室，操作室位于三个检测通道的中间衔接位置，室内预留了操作台、监控显示终端的安装空间，操作人员无需在室外露天环境作业，可通过室内终端实时查看各通道的检测数据与画面，操作室设置了面向各通道的观察窗，方便操作人员在出现检测异常时直接目视核验车辆状态。

　　设计过程中充分考虑了不同车型的通行兼容性，通道宽度预留了常规厢式货车、栏板货车的通行余量，顶部采用半透明采光顶设计，在封闭围护的基础上兼顾日间自然采光，减少室内照明的能耗，同时顶部结构预留了吊装点位，方便后期检测设备的维护更换。从安装边界来看，整套工作站采用模块化拼装结构，各组件可拆分运输至现场后组装，无需大规模现场浇筑施工，对场地的平整度要求在常规工业场地硬化标准范围内，引道与检测平台的衔接处做了过渡圆角处理，减少车辆通行时的颠簸。每个检测位的地面都设置了车轮定位标识，引导驾驶员将车辆停至准确检测区域，检测区域周边设置了安全警示标识安装位，提醒进场车辆减速慢行、配合检测。

　　通道末端设置了通行指示灯安装点位，检测完成后可通过指示灯引导车辆快速驶离，避免通道拥堵。整套结构的受力设计充分考虑了货运车辆的满载轴压，平台板面采用加厚防滑钢板焊接，下部支撑结构采用型钢框架排布，保证长期重载通行下的结构稳定性，防护立柱底部与平台基础做刚性连接，可承受车辆低速意外剐蹭的冲击力，不会出现结构变形失效。在管线排布上，结构内部预留了穿线腔体，所有检测设备的供电、信号线缆都可通过内置腔体布设，避免线缆外露被车辆剐蹭，同时也让整体外观更整洁规整，减少日常清洁维护的死角。操作室与各检测通道之间预留了走线通道，方便室内终端与外侧检测设备的线路连接，操作室内部也预留了空调、通风设备的安装位置，保障操作人员长期作业的舒适性。
