食品级聚乙烯立式圆柱储罐三维结构

做化工、食品类生产线设备布局的时候，立式圆柱储料罐体的选型和建模是绕不开的环节，这次做的这款TEMA材质聚乙烯罐体，首先要考虑的就是不同应用场景下的介质兼容性，毕竟食品级的应用场景里，不管是饮用水处理环节的中间储水、食品加工车间的原料暂存，还是制药生产线的药液中转、化妆品生产的基料储存，罐体材质的溶出率、抗老化性能都是硬指标，建模初期就把紫外线稳定剂添加后的材质性能参数融入到结构校核里，避免户外布置场景下长期日照导致的罐体脆化开裂。

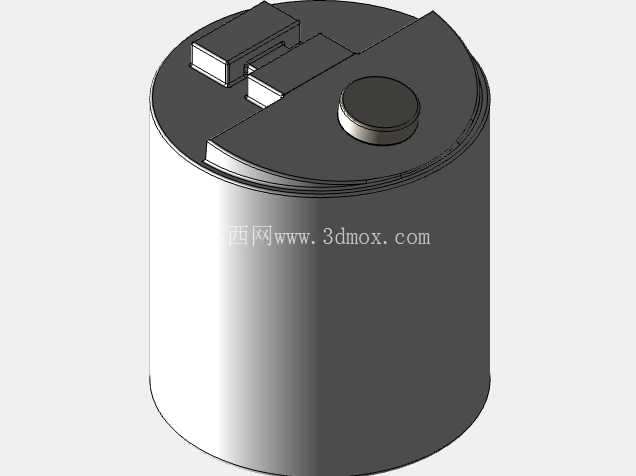

从结构设计思路来看，立式圆柱形态是综合占地效率、结构强度、成型工艺难度后的最优选择，圆柱侧壁的环向应力分布均匀，相比方形罐体不需要额外做加强筋就能承受满罐液体的静压力，能有效控制罐体壁厚，降低材料成本。顶部的结构布局完全按照实际使用需求排布：两个凸起的快装接口模块，分别对应进料口和溢流/排气口的安装位，接口采用凸台结构设计，后期安装管道法兰或者快装接头的时候，不需要额外在罐体顶部焊接补强板，一体成型的凸台能直接承受管道连接的附加载荷，避免接口位置长期受力出现渗漏。顶部居中偏置的圆形人孔/检修口，做了凸起的翻边结构，配合密封压盖可以实现带压工况下的密封，日常维护的时候不需要排空整罐物料就能打开检查内部情况，翻边高度也做了冗余设计，避免顶部洒落的液体顺着人孔缝隙渗入罐内。

建模过程中对安装边界的尺寸卡得很细，罐体底部的圆弧过渡结构，一方面是滚塑成型工艺的必然要求，避免直角位置出现材料应力集中、壁厚不均的问题，另一方面圆弧底脚和安装基础的接触应力分布更均匀，不需要额外做厚重的钢制底座，直接放置在水平硬化地面或者配套的鞍式支座上就能稳定固定，罐体总高度和直径的比例控制在1.2:1，这个比例下满罐状态的重心高度合适，即使车间地面有轻微震动或者侧面有管道推力，也不会出现倾覆风险，同时这个高径比也能兼顾有效容积和车间层高的适配性，常规厂房4米的层高下，预留出顶部管道安装和操作空间后完全可以布置。

考虑到多行业通用的需求，罐体侧壁没有预设多余的侧装接口，留给选型人员根据实际工艺需求开孔安装出料阀、液位计、取样口，建模的时候侧壁厚度做了均匀化处理，任意位置开孔都能保证足够的结构强度，不需要额外做局部加厚。材质本身的耐腐蚀性也拓展了应用场景，除了食品、制药、水处理这类对卫生等级要求高的场景，普通化工场景下储存弱酸碱、盐类溶液也完全适用，不需要做内衬防腐处理，相比不锈钢储罐能大幅降低采购成本，同时聚乙烯材质的自重更轻，运输和现场安装的时候不需要大型吊装设备，两三个人配合就能完成就位，后期如果需要移位也非常方便。

在细节结构处理上，顶部的接口凸台高度统一做了50mm的凸起，避免顶部积水流进接口内部，人孔的密封面做了平面度公差约束，保证压盖安装后密封胶圈的压缩量均匀，不会出现局部渗漏的问题。罐体的外壁没有做多余的纹路设计，光滑的外壁一方面方便日常清洁，符合食品、制药车间的卫生要求，不容易积灰滋生细菌，另一方面也减少了滚塑成型的工艺难度，降低生产过程中的次品率。整个建模过程完全按照实际生产和安装的逻辑来做，没有多余的装饰性结构，所有特征都是服务于实际使用功能，不管是用来做生产线布局的设备占位模型，还是用来做罐体结构改进的基础模型，都能直接复用，不需要再做大量的结构调整。
