手机屏幕生产装配用定位夹持工装

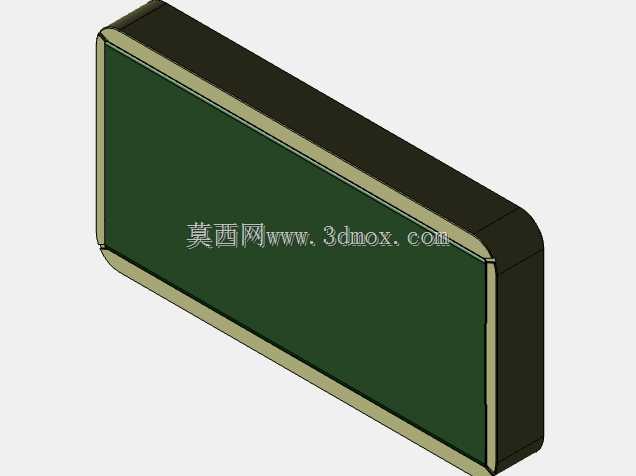

　　从结构布局来看，治具的内腔轮廓完全匹配对应型号手机屏幕的外轮廓尺寸，单边定位间隙控制在0.05mm以内，既保证屏幕放入时无卡滞，又能限制装配过程中屏幕的横向窜动，边框顶部做了15度的导向倒角，方便作业人员或者自动上料机构快速将屏幕放入定位腔，不会因为对位偏差导致屏幕边角磕碰。治具的底部设置了两个定位销孔，可直接适配产线通用工装台的定位基准，安装时无需额外调整位置，重复定位精度可控制在0.03mm以内，满足自动化点胶、贴合工序的位置精度要求。在消费电子组装产线的屏幕装配、点胶、外观检测工位，这类夹持治具是直接接触待加工工件的核心定位部件，其设计合理性直接影响单工位作业效率与产品良率。不同于通用台钳类夹持装置，该治具针对手机屏幕类薄型脆性工件做了专属适配，整体采用带圆角的矩形框式主体结构，边框内侧做了与屏幕边缘弧度匹配的承托台阶，承托面预留0.12mm的软质贴层安装槽，避免硬质金属直接接触屏幕玻璃造成划伤或压裂。

　　在功能设计上，该治具没有采用侧向顶紧的夹持结构，而是依靠承托台阶的周向限位实现屏幕固定，主要是考虑到手机屏幕厚度仅0.5-0.8mm，侧向顶紧力稍有偏差就会导致屏幕弯曲碎裂，周向承托的方式可以让屏幕整体受力均匀，承托面的平面度控制在0.02mm以内，避免屏幕放置后出现局部悬空，在后续压合屏幕支架工序时不会因为受力不均产生碎裂或贴合气泡。治具的外边框做了发黑处理，一方面是减少产线灯光的反光干扰，方便视觉检测工位采集屏幕外观图像，另一方面也能提升治具表面的耐磨性能，长期使用不会因为频繁取放工件出现轮廓磨损导致定位精度下降。

　　从安装边界来看，治具整体厚度控制在25mm以内，不会占用点胶机、压合机的作业行程空间，底部的安装孔位采用沉头设计，固定螺丝不会突出治具底面，保证治具放置在工作台面时完全贴合，不会出现翘曲不平的情况。在实际产线应用中，这类治具通常会根据不同型号的屏幕尺寸做系列化设计，主体结构保持一致，仅更换内侧的承托镶件即可适配不同规格的产品，大幅降低治具的制造成本与换型时间，换型时仅需松开镶件的固定螺丝，更换对应尺寸的承托镶件，整个过程不超过5分钟，适配消费电子行业产品迭代快、产线换型频繁的生产特点。

　　设计过程中需要重点关注承托台阶的高度尺寸，台阶高度设置为1.2mm，刚好承托屏幕的边缘非显示区域，不会遮挡屏幕的显示面，方便作业过程中观察屏幕的对位情况，同时也不会因为台阶过高导致屏幕取放困难。治具的边角全部做了R3的圆角处理，避免作业过程中尖锐边角划伤操作人员，也减少治具之间磕碰造成的轮廓损伤。针对屏幕装配过程中可能出现的残胶问题，治具表面做了特氟龙涂层处理，点胶过程中溢出的胶水不会直接粘附在治具表面，日常维护时仅需用无尘布擦拭即可清理，无需使用有机溶剂浸泡，提升治具的使用寿命。
