雷尼绍Equator300比对式坐标测量机结构

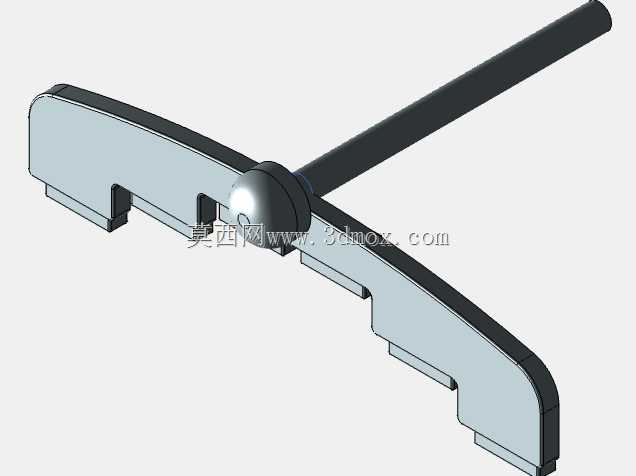

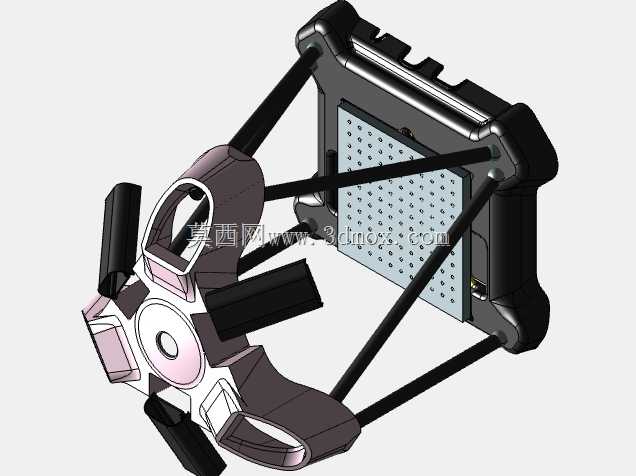

在精密机加工产线的工序间检测环节，传统三坐标测量机往往受限于恒温车间要求、检测节拍慢的问题，很难适配大批量生产的在线快速检测需求，雷尼绍Equator300这类比对式坐标测量设备，正是填补了加工现场快速尺寸检测的空白，从三维结构来看，这款设备采用了并联桁架式的运动结构，区别于传统正交三坐标的龙门式架构，三根碳纤维支撑杆连接下端测头安装座与上端框架，这种结构的运动惯量更低，测头移动速度更快，能够在数秒内完成单个工件的多尺寸特征检测，完全匹配机加工产线的上下料节拍。

从实际应用场景出发，这类测量设备通常部署在CNC加工工位旁，不需要专门的恒温隔振地基，依靠比对测量原理，先通过校准件建立测量基准，再对加工完成的工件进行尺寸偏差检测，可直接输出尺寸偏差数据给机床进行刀具补偿，形成加工-检测-补偿的闭环控制，大幅降低批量加工的尺寸超差率。设备的核心测头安装区域位于结构前端，可适配触发式测头与扫描测头，能够完成孔位位置度、轮廓度、平面度、圆柱度等常见形位公差的检测，检测范围覆盖直径300mm、高度200mm以内的中小型精密零件，常见的汽车零部件、液压阀块、精密五金件都在其检测覆盖范围内。

从结构设计思路来看，这款设备的框架采用了对称式的三角形稳定结构，上端的安装框架集成了运动导轨与驱动组件，所有传动部件都内置在框架内部，避免车间的切削液、铝屑、粉尘进入运动机构造成磨损，下端的工件安装平台带密集的阵列安装孔，可直接搭配组合夹具完成不同外形工件的快速装夹，不需要定制专用的夹具底座，适配多品种小批量的柔性生产检测需求。设备的外形边界控制紧凑，整体占地面积不足0.5平方米，不需要占用大量的车间空间，可直接嵌入现有产线的布局中，不需要对现有产线进行大规模改造。

在安装边界方面，设备底部预留了标准的安装孔位，可直接固定在车间的标准工作台上，对工作台的平面度要求不超过0.2mm/m，不需要额外的隔振垫，设备的气源与电气接口都集中布置在框架后侧，布线布管时可沿工作台边缘走线，不会与工件上下料的操作路径产生干涉。测头的运动路径经过结构优化，在最大检测行程范围内不会与框架、工件夹具产生碰撞，运动过程中的重复定位精度可达微米级，完全满足精密加工件的工序检测精度要求。

区别于实验室用的高精度三坐标，这款设备的设计完全面向生产现场的恶劣工况，外壳采用了耐切削液腐蚀的工程塑料材质，运动杆采用碳纤维材质，温度膨胀系数极低，在车间15-30℃的温度波动范围内，依然能够保持稳定的检测精度，不需要像传统三坐标那样严格控制环境温度，大幅降低了现场检测的环境成本。设备的操作侧预留了足够的操作空间，操作人员上下料时不需要探身进入设备内部，手动上下料的操作距离符合人机工程学要求，长时间操作也不会产生过度疲劳。

从结构细节来看，测头安装座采用了快换接口设计，可在数秒内完成不同类型测头的更换，适配不同特征的工件检测需求，不需要重新校准测头参数，大幅缩短换型时间。设备的运动驱动采用了直驱电机配合高精度光栅尺，运动过程无背隙，检测数据的重复性好，同一工件多次测量的偏差不超过1微米，能够稳定识别出加工过程中的微小尺寸变化，及时预警刀具磨损情况，避免批量报废。
