阀块加工用定位压紧铣削工装结构

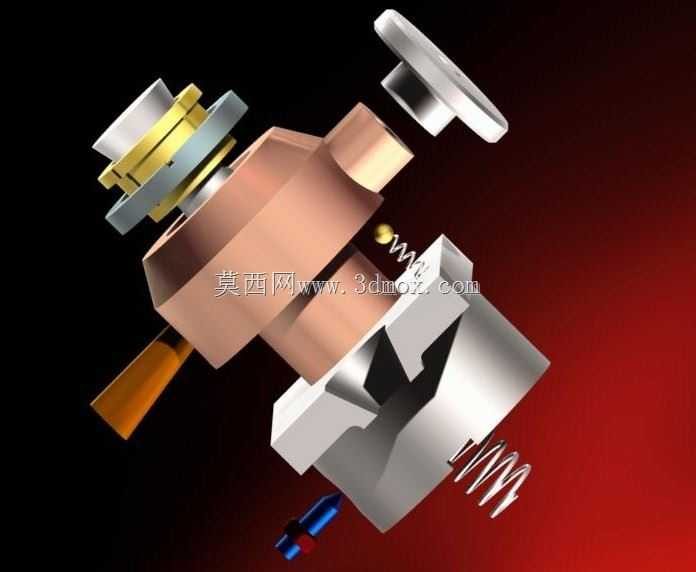

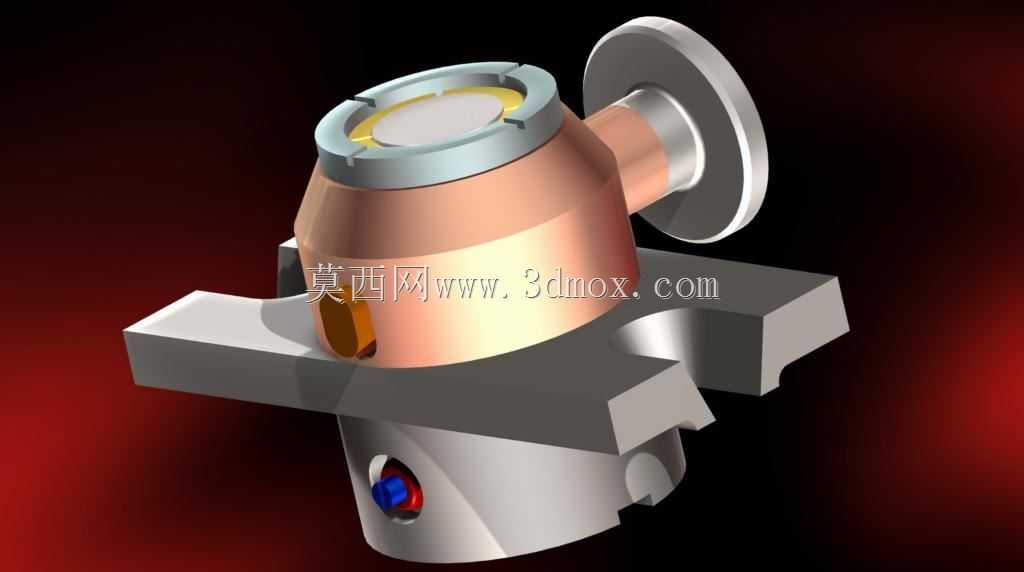

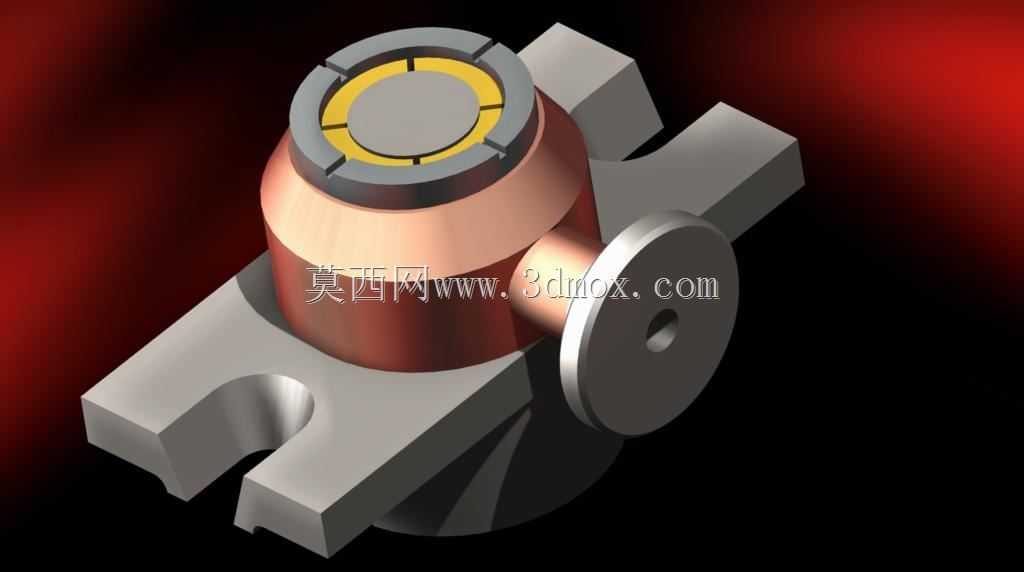

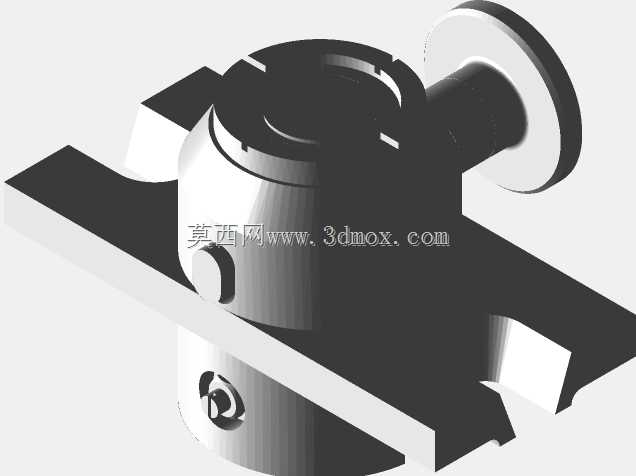

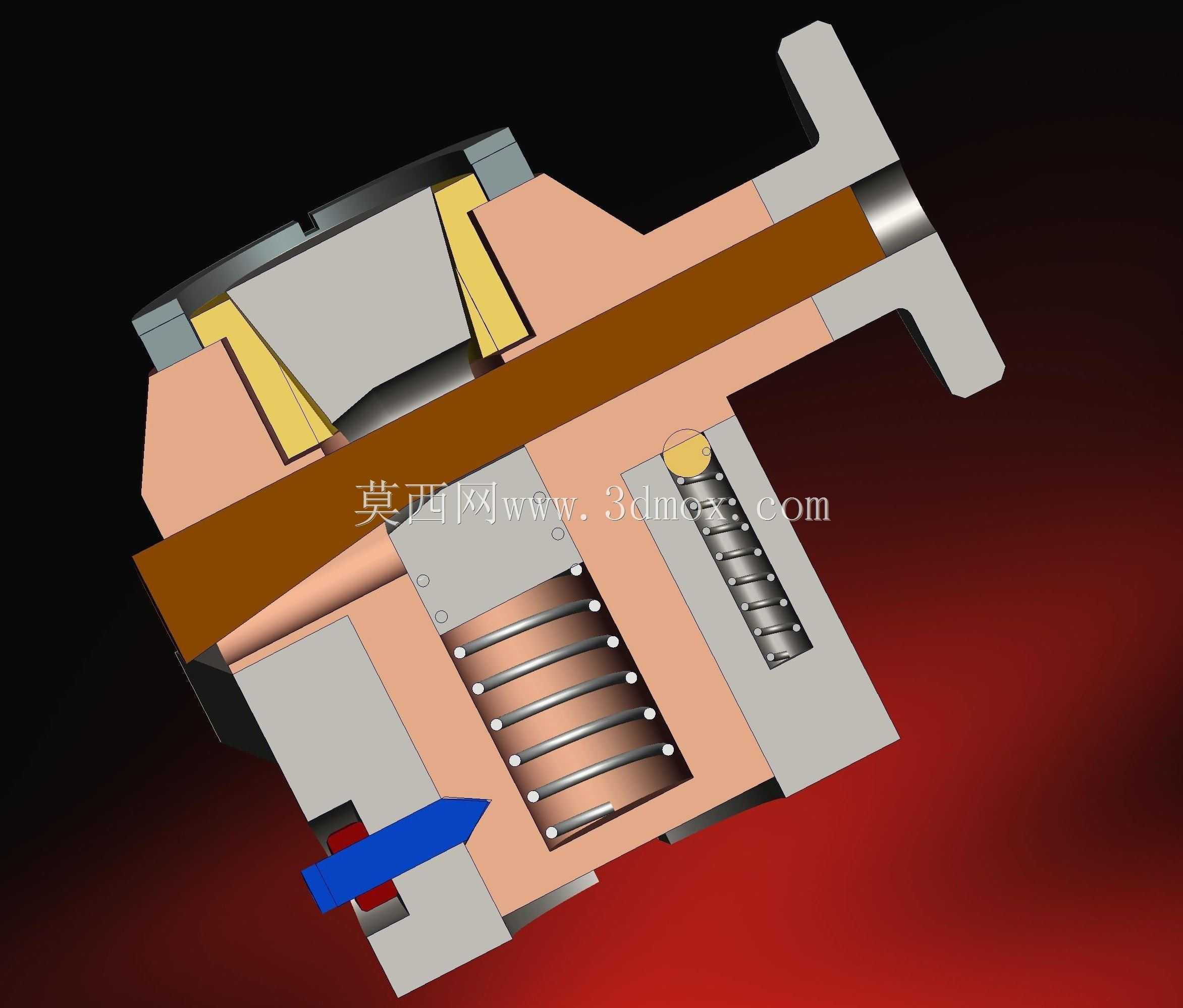

　　中间的定位芯轴采用台阶式结构，下端与基座过盈配合装配，上端的定位面与阀块的内孔基准匹配，配合圆周分布的弹性涨紧块，装入工件后可自动消除内孔配合间隙，限制工件的X、Y向移动与转动自由度，芯轴中心设置的拉紧孔可连接机床的液压拉紧接口，也可适配手动拉杆实现手动夹紧，适配不同自动化程度的加工设备。侧方伸出的定位挡块为可调式结构，挡块端面设置耐磨硬质合金片，抵住阀块的侧工艺凸台，分担铣削时的侧向切削力，避免仅靠芯轴定位时受力过大导致芯轴变形，挡块的伸出长度可通过尾部的调节螺钉微调，适配一定尺寸范围内的阀块装夹，无需更换夹具主体即可完成同系列不同规格阀块的加工切换。在液压阀块的批量铣削加工场景中，这类专用夹具主要承担工件的定位与压紧功能，适配立式铣床、加工中心的平面铣、槽铣工序，解决阀块类零件异形结构装夹找正耗时、加工时受力窜动的问题。从结构设计来看，夹具主体采用分体式布局，底部安装基座设置两组对称的开口定位槽，可直接配合机床工作台的T型槽螺栓完成快速固定，基座的安装面平面度控制在0.02mm以内，保证夹具与工作台贴合无间隙，避免加工时出现振刀纹。

　　夹具的压紧机构集成在定位芯轴顶部，采用圆周三点式压爪结构，压爪的压紧面贴有铜质防护垫，避免压紧时在阀块已加工表面留下压痕，压爪的行程设置为8mm，可满足不同高度阀块的压紧需求，压紧力可通过顶部的调节螺母调整，针对粗加工工序可调大压紧力保证装夹刚性，精加工工序适当减小压紧力避免工件装夹变形。从安装边界来看，夹具整体的最大外轮廓尺寸控制在220mm×180mm×160mm范围内，可适配大部分中小型立式加工中心的工作台行程，安装时基座的定位槽中心距设置为100mm和160mm两档，符合标准机床T型槽的间距规格，无需额外制作过渡板即可直接安装。

　　在实际加工应用中，使用该夹具装夹阀块时，单次装夹耗时可控制在30秒以内，相比通用平口钳装夹，找正时间缩短80%以上，加工时的重复定位精度可控制在0.015mm以内，能有效保证阀块各安装面、密封槽的位置度要求。设计过程中针对铣削排屑问题，在基座表面设置了倾斜的排屑导面，加工产生的铁屑可沿导面滑落至工作台排屑槽，不会堆积在定位面处影响装夹精度，芯轴与基座的配合处设置了防尘密封圈，避免切削液和细铁屑进入配合间隙导致夹具卡滞。夹具的所有活动部件均做了表面淬火处理，硬度达到HRC45-50，提升长期使用的耐磨性，关键定位面的表面粗糙度控制在Ra0.8以下，保证定位精度的稳定性。

　　针对不同的加工工序，该夹具可配合不同的定位附件完成适配，比如加工阀块侧面油孔时，可更换侧方的角度定位块，将工件偏转固定在指定角度，无需额外制作角度工装，拓展了夹具的适用范围。在小批量多品种的阀块加工场景中，这类专用夹具的通用性和刚性平衡较好，既避免了专用定制夹具成本过高的问题，又解决了通用夹具装夹精度不足、效率低下的痛点，结构上没有冗余的复杂部件，日常维护仅需定期清理配合面的铁屑、加注少量润滑油即可，长期使用的维护成本较低。
