20x20规格铝型材配套安装固定支架

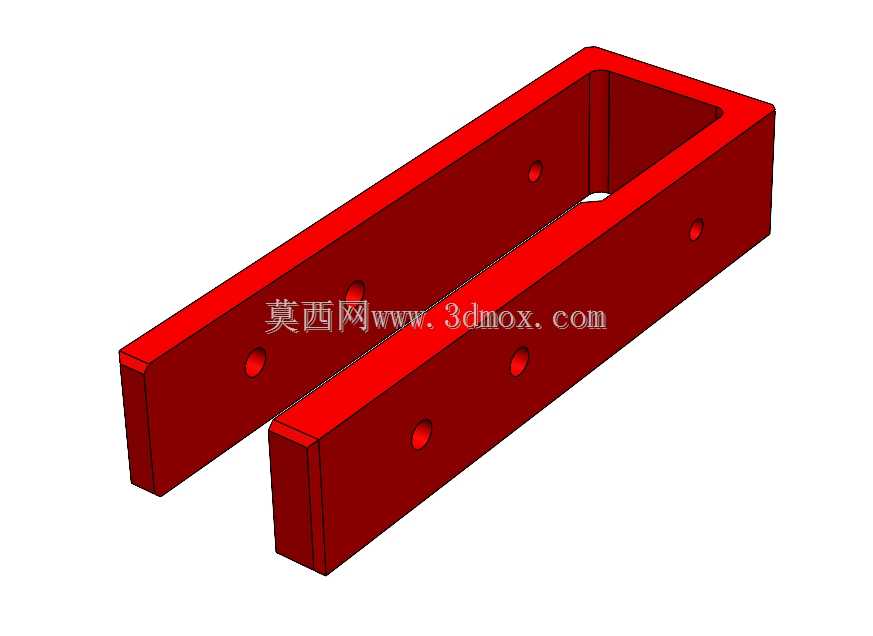

　　在工业铝型材搭建的轻型设备机架、检测工位操作台、小型物料输送线侧边导向结构中，20系列铝型材是小负载工位最常用的基础搭建材料，对应的配套固定支架，是解决型材端部限位、侧边辅件挂载、型材拼接处补强的核心连接件，本次的支架就是专门适配20x20截面欧标铝型材的专用固定构件。从实际使用场景来看，这类支架常被用在仪器仪表类小型设备的阀块安装工位，用来承托轻质的气动阀块、小型传感器安装板、走线槽固定座，也可以在铝型材框架的端部作为封边支撑，搭配T型螺栓直接卡入铝型材的T型槽内完成固定，不需要额外在型材上打孔攻丝，能大幅缩短现场装配的调整周期。从结构设计逻辑来看，这款支架采用U型开槽的整体式结构，开槽的宽度刚好匹配20x20铝型材的外壁厚度，安装时可以直接将支架卡在铝型材的指定位置，两侧壁上预留的安装孔位与铝型材T型槽的中心距完全对齐，螺栓穿过孔位后可以直接和槽内的T型螺母锁紧，避免安装时出现孔位错位导致的装配应力。支架的整体壁厚做了均匀化处理，所有转角位置都设置了工艺圆角，既避免了锐边划伤操作人员，也能减少注塑或者机加工过程中的应力集中问题，提升构件的长期负载稳定性。

　　从安装边界尺寸来看，支架的内槽净宽严格匹配20mm铝型材的外轮廓公差，单侧侧壁上的安装孔沿型材长度方向等距分布，不管是需要将支架固定在型材的中段作为辅件挂载座，还是固定在型材端部作为端面对接的连接座，都能通过调整螺栓在T型槽内的位置，灵活调整支架的固定点位，不需要对铝型材做二次裁切或者打孔加工。在实际设备调试过程中，这类支架的U型结构还能起到一定的定位作用，当需要在铝型材上安装可滑动的小型工装时，支架可以作为滑动行程的硬限位，通过调整支架在型材上的锁紧位置，就能快速改变工装的滑动行程范围，不需要额外加装限位块。

　　和传统的角码类连接件相比，这款整体式U型支架和铝型材的接触面积更大，锁紧后的连接刚性更强，在承受垂直于型材方向的负载时，不会出现角码常见的偏转松动问题，尤其适合用在有小幅振动的检测工位上，能避免长期运行后连接点位出现位移偏差。支架的侧壁孔位采用了沉孔设计，螺栓锁紧后螺帽完全沉入沉孔内，不会突出支架表面，避免后续安装其他辅件时出现干涉问题，也能让整体安装外观更整洁，没有突出的零部件剐蹭操作人员或者管线。在小型自动化设备的走线布局中，这款支架还可以作为走线的固定支点，配合扎带将气动管路、传感器线缆固定在支架侧壁，避免管线直接接触铝型材的槽口锐边被割破，同时也能让设备内部的走线布局更规整，方便后期维护时梳理线路。

　　针对20系列铝型材搭建的小型防护围栏，这款支架也可以作为围栏挡板的固定压条，将亚克力挡板或者薄钣金挡板卡在U型槽内，不需要额外加装压条就能完成挡板的固定，减少围栏搭建的零部件数量，降低整体装配的复杂度。设计过程中充分考虑了20系列铝型材的通用公差范围，内槽的尺寸做了微小的余量设计，即使不同厂家生产的20x20铝型材外壁尺寸有小幅公差偏差，支架也能顺利卡入型材外壁，不会出现过紧无法装配或者过松导致配合间隙过大的问题。所有孔位的位置度公差控制在0.1mm以内，和标准T型螺母、内六角螺栓的配合精度完全满足工业装配要求，锁紧后不会出现孔位错边导致的螺栓倾斜问题，能保证连接点位的锁紧力均匀分布，避免局部应力过大导致支架侧壁开裂。
