多楔带传动用辐条式铸铁滑轮结构

在工业传动、起重牵引、流体管线阀组配套的机械结构里，这类辐条式滑轮是承担载荷传递、运动换向的核心基础零件，日常在车间的带式输送线驱动端、小型起重设备的导向架、阀门执行机构的联动链路里都能见到它的应用场景，区别于实心轮体的厚重结构，辐条式的设计在保证轮体结构强度的前提下，大幅削减了整体自重，降低了转动惯量，让设备启停阶段的惯性冲击更小，传动响应更灵敏。

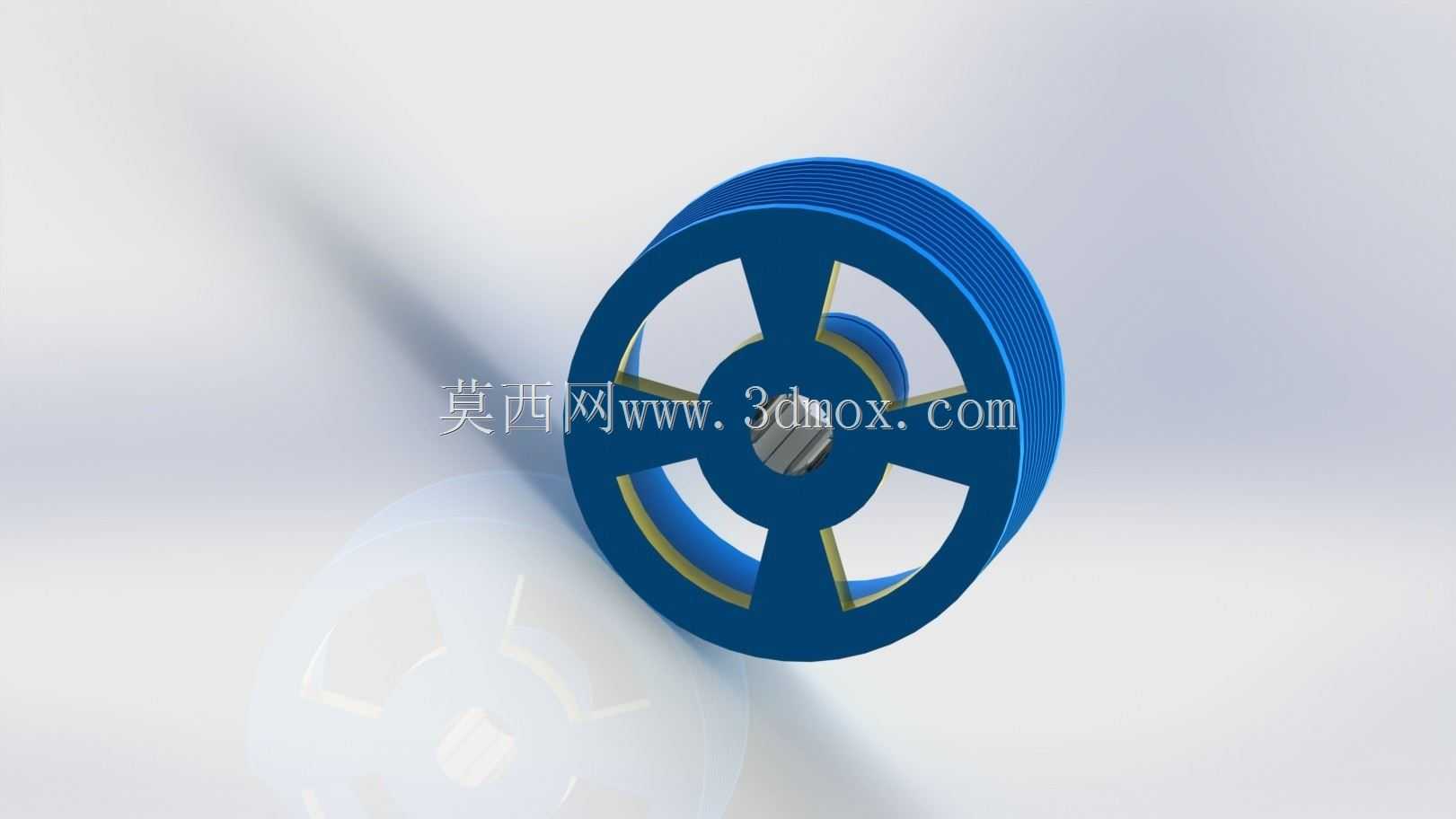

从实际使用的功能特性来看，这个滑轮的轮缘加工有多道平行的楔形槽，适配多楔带的传动啮合需求，相比普通平带轮，多楔槽的结构能提供更大的接触摩擦力，传动过程中不容易出现打滑丢转的问题，单根多楔带就能传递不小的扭矩，不需要像三角带那样多根并排布置，能节省传动端的安装空间。轮体中心的轴孔是和传动轴配合的安装基准，孔位的同轴度公差直接影响转动时的跳动量，建模时特意预留了键槽的安装位置，能通过平键实现轮体和轴的周向固定，避免大扭矩传递时出现轮轴相对转动的失效问题。

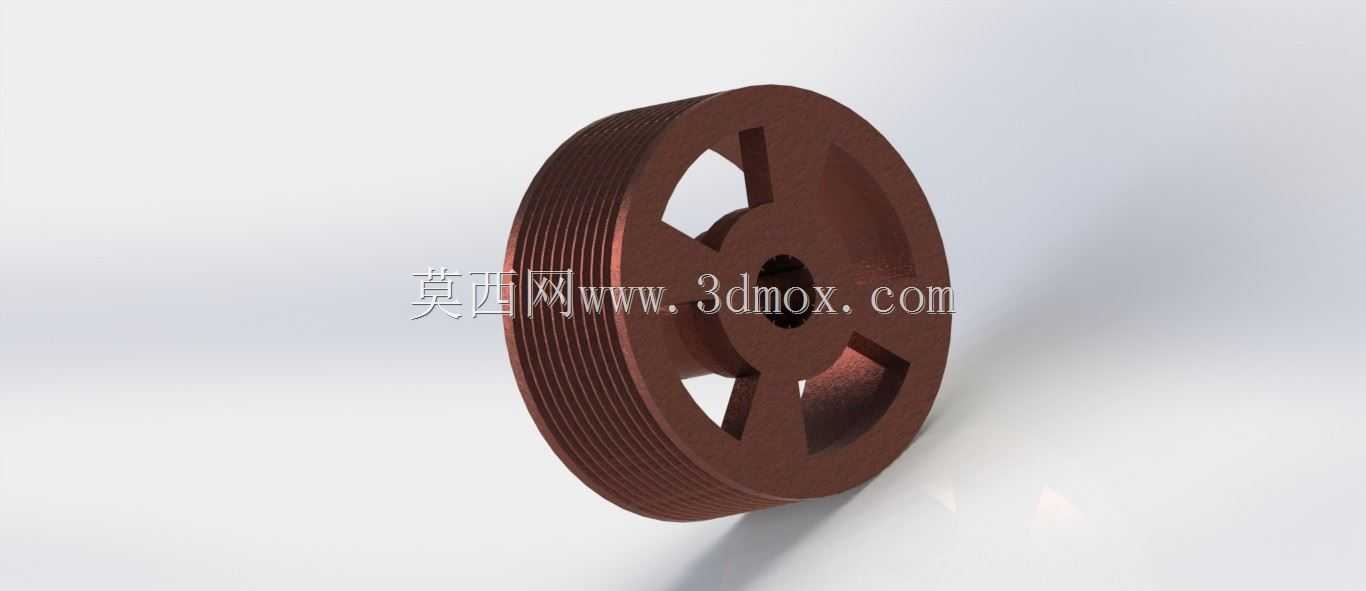

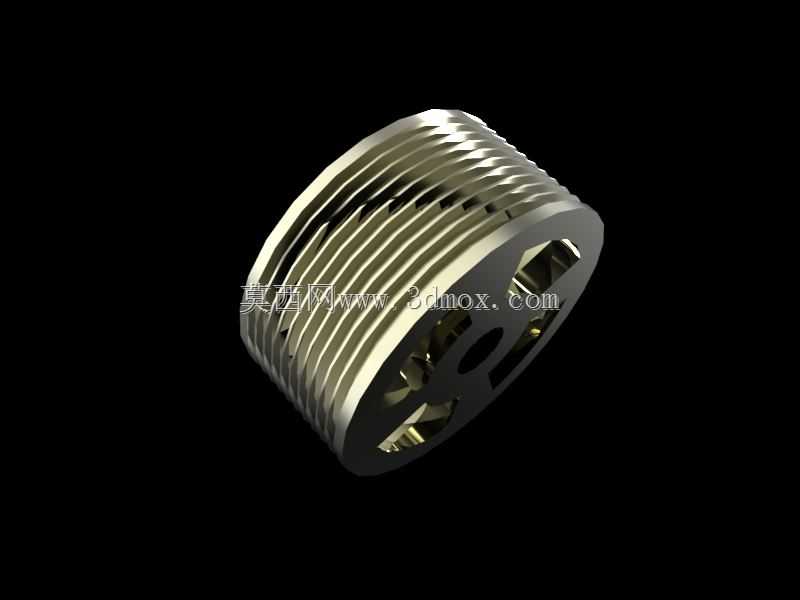

设计思路上没有采用传统的实心辐板结构，而是做了四个对称分布的辐条开口，一方面是铸造环节能减少铸件的壁厚差，降低冷却过程中因为收缩不均产生的内应力，减少铸件开裂、砂眼的废品率；另一方面四个均匀分布的开口也能作为安装调试时的操作空间，比如调整轴端紧固件、穿引牵引绳索的时候，不需要完全拆下轮体就能通过辐条间隙完成操作，日常维护时也能透过开口观察轴端密封件的磨损情况，不用频繁拆解传动结构。轮缘的槽型做了圆角过渡处理，避免带体或者绳索长期和尖锐棱边摩擦出现 premature 磨损，延长配套传动件的使用寿命，辐条和轮缘、轮毂的连接位置都做了圆弧过渡的加强结构，避免应力集中导致轮体在受冲击载荷时出现辐条断裂的问题。

从安装边界的尺寸逻辑来看，轮体的外径是根据传动比要求确定的，和配套主动轮的直径比值决定了传动系统的转速输出比例，轮缘的宽度和多楔带的带宽匹配，安装时要保证轮体的端面跳动量控制在允许范围内，不然会导致带体在转动过程中出现跑偏、偏磨的问题。中心轴孔的直径要和适配的传动轴直径做公差配合，一般选用过渡配合的公差带，既保证安装时不会过于松旷，也方便后续检修时的拆卸操作。轮毂的轴向长度要比安装位置的轴段长度略短，保证轴端的锁紧件能完全压紧轮毂端面，不会出现轮体轴向窜动的问题。辐条的厚度是根据额定载荷做的强度校核，在承受最大牵引扭矩的时候，辐条的弯曲应力要低于材料的许用应力值，保证长期交变载荷下不会出现疲劳断裂。

实际选型应用的时候，要注意这类滑轮的适用转速区间，因为辐条结构的风阻比实心轮略大，过高的转速下会产生一定的风噪和振动，更适合中低速的传动、牵引场景，比如阀门的手动驱动联动结构、小型物料提升机的导向轮、轻工设备的传动带轮等场景。安装时要保证两个配对带轮的槽型中心处于同一平面，偏角不能超过允许的范围，不然会加剧带体的磨损，也会让轮体承受额外的轴向力，缩短轴承的使用寿命。日常维护中只需要定期检查轮槽的磨损情况，如果槽型磨损到和带体的接触面积不足时，就需要及时更换轮体，避免传动效率下降引发的设备故障。
