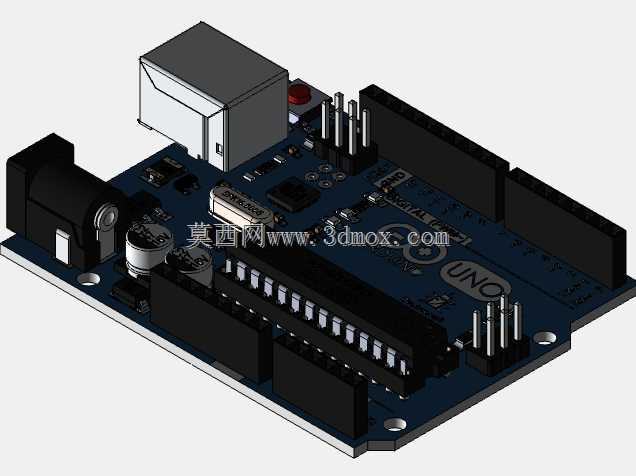

ArduinoUnoR3开源控制板结构设计

　　在嵌入式开发、创客项目原型验证、小型自动化设备改造的场景里，Arduino Uno R3是出镜率极高的核心控制载体，不少刚接触硬件开发的从业者，第一次做实物验证都会选这块板做主控，它的结构设计经过多轮迭代，已经形成了非常成熟的安装与接口规范，做配套结构设计时如果能精准还原它的外形与安装边界，能省去大量后期适配的麻烦。

　　从实际用途来看，这块控制板承担的是小型电子系统的核心运算与信号交互职能，不管是做3D打印机的辅助控制模块、小型机械臂的动作逻辑载体，还是教学场景里的传感器实验平台、智能家居改造的控制节点，它都能通过标准化的排针接口对接各类外设，不需要额外做复杂的信号转接。很多做非标小设备的工程师，在验证阶段不会直接画定制PCB，而是先用这块板搭原型，等逻辑跑通了再做硬件集成，这时候精准的三维模型就能直接放进装配体里，提前排查结构干涉问题。

　　从功能特性对应的结构设计来看，板载的USB-B型接口是程序烧录与串口通讯的核心接口，它的突出高度、接口周围的避让空间是结构设计时必须注意的点，很多人做外壳时容易忽略接口周围的插拔余量，导致做好的外壳插不上USB线。板侧的直流电源座适配常规的 barrel 插头，它的位置在板端的侧边，对应的外壳开孔要和插头的插拔方向对齐，同时要预留电源适配器插头的握持空间，避免插电时被外壳边缘卡住。顶部的复位按键是微动直插结构，按键的行程高度要在外壳上做对应的按键凸台或者开孔，保证按压时能触碰到微动，同时不会因为外壳公差导致按键常触发。

　　板上的两排排针是标准的2.54mm间距，分别对应数字IO口与模拟IO口，排针的高度、焊盘的突出量都要在模型里精准还原，很多人做扩展板堆叠设计时，就是因为排针高度建模不准，导致两块板对插后出现虚接或者顶到板上元件的问题。板载的主芯片、晶振、电容这些直插元件的高度也要逐一核对，比如USB接口旁边的电解电容高度比周边电阻高不少，如果做薄型外壳，很容易被电容顶住外壳内壁。

　　设计思路上，这块板的整体轮廓是规则的矩形，四个角做了小圆角处理，同时预留了标准的安装孔位，安装孔的中心距是行业通用的尺寸，不管是装在亚克力底座、3D打印的设备支架上，还是固定在铝型材框架的安装板上，都能直接用M3螺丝固定，不需要额外做转接件。建模的时候要注意安装孔周围的避让区域，孔位周边不要布置过高的元件，避免螺丝拧紧时压到元件引脚造成短路。板上的RJ45接口（部分版本预留的以太网接口位置）、USB接口的金属外壳要做等电位处理的结构避让，对应的外壳部分如果用金属材质，要和接口金属部分保持安全距离，或者做绝缘隔离。

　　外形尺寸与安装边界方面，整板的长宽尺寸控制在常规的开发板标准范围内，厚度方向要算上背面焊盘的突出量，不能只算PCB板本身的厚度，很多人建模时只画了1.6mm的PCB厚度，忽略了背面焊锡点的0.5-1mm突出量，导致安装时板背面和安装面贴死，磨掉焊盘造成短路。排针向外伸出的长度要区分公头针脚的露出长度，做堆叠设计时，上下板之间的间距要刚好让排针对插到位，同时留够板间元件的放置空间。电源座向外突出的尺寸要算上插头插入后的总长度，避免设备内部布线时，电源插头和其他结构件干涉。

　　实际做项目时，很多工程师会在这块板的基础上加装扩展盾板，比如电机驱动板、传感器扩展板，这时候主控板的三维模型精度就直接影响整个堆叠结构的装配验证，要是模型里的元件位置有偏差，装配时就会出现扩展板插不上、或者元件互相顶住的问题。还有不少人做便携项目时会给这块板配电池盒，电池盒的安装位置要避开板上的发热元件，比如板载的稳压芯片，工作时会有一定温升，电池如果紧贴稳压芯片，会影响电池寿命，建模时就要提前预留出散热间隙。

　　从结构工艺的角度看，这块板的PCB是常规的FR4材质，板上的元件布局把高频部分和电源部分做了分区，对应的结构设计里，如果要做金属屏蔽罩，就要对应晶振和主芯片的位置预留屏蔽罩的安装空间，屏蔽罩的固定脚要避开板上的走线位置。另外板上的LED指示灯位置也要在外壳上做对应的导光孔或者透明视窗，方便调试时观察电源状态、程序运行状态，导光孔的位置要和LED的中心对齐，避免光线发散看不到指示状态。
