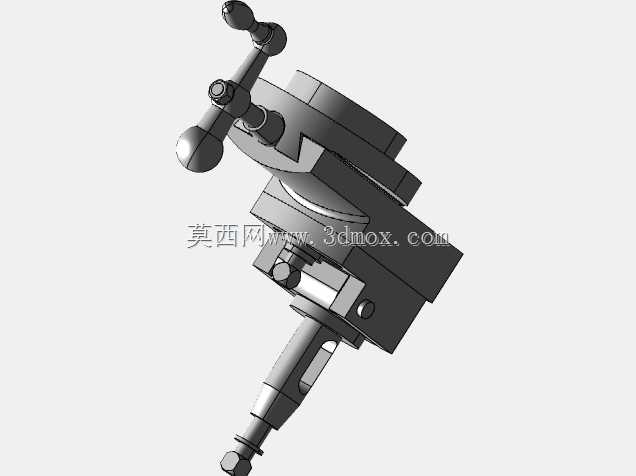

刨床滑枕刀头切削执行机构装配结构

这套刨床刀头装配结构，是牛头刨床、龙门刨床等直线切削类机床的核心执行终端，直接承担刀具装夹、切削角度调整、进给让刀的核心功能，在平面、T型槽、燕尾导轨等线性特征的金属切削加工场景中，是决定加工精度与表面质量的关键部件。从实际加工场景来看，这类刀头结构常应用于单件小批量的机加工车间、工装夹具制造工位、设备维修配作场景，针对铸铁、结构钢、有色金属等不同材质的工件，可通过调整装夹参数适配不同的切削线速度与进给量，相比铣削加工，在大行程长平面加工中具备更高的材料去除效率与更低的刀具成本。

从功能特性上拆解，这套结构集成了三个核心功能模块：顶部的球头手柄操作模块，用于实现刀架的手动进给与锁紧，操作时通过转动横向手柄可带动刀架丝杆实现垂直方向的微进给，两个对称布置的球头握柄可提供足够的操作力矩，即便在切削负载较大的工况下也能轻松完成锁紧操作，避免加工过程中出现刀头窜动；中部的回转调整模块，可实现刀头沿水平轴线的角度偏转，适配不同角度的斜面切削需求，比如加工燕尾槽时的倾斜进给、刨削V型导轨时的角度对位，模块侧面的紧固螺栓可在角度调整完成后实现刚性锁止，保证切削过程中角度无偏移；前端的刀具装夹模块，采用方孔装夹结构适配标准刨刀刀杆，侧面的压紧螺栓可实现刀具的快速装夹与伸出长度调整，内置的让刀机构可在滑枕回程时带动刀具微量抬起，避免回程过程中刀具后刀面划伤已加工表面，有效降低工件表面粗糙度，同时延长刀具使用寿命。

设计思路上，整套结构完全围绕刨削加工的实际工况做刚性匹配：主体支撑件采用厚壁铸铁结构，具备优异的减震性能，可有效吸收切削过程中的冲击振动，避免出现崩刀或加工振纹；各运动副之间采用矩形导轨配合，配合间隙可通过侧面的镶条调整，长期使用磨损后可通过调整镶条预紧量恢复配合精度，延长部件整体使用寿命；所有操作手柄均布置在操作人员易触及的区域，调整动作无需额外辅助工具，可大幅降低加工过程中的辅助操作时间。

从安装边界与尺寸配合来看，这套刀头装配体的后端连接法兰与刨床滑枕前端的安装接口完全匹配，安装时通过圆周布置的紧固螺栓实现刚性连接，连接面的定位止口可保证刀头与滑枕的同轴度，避免安装偏差导致的切削受力不均；刀架的垂直行程可覆盖常规刨削加工的吃刀量范围，最大进给量可适配粗加工时的大切深需求，微进给精度可满足精加工时的尺寸公差控制要求；整体外轮廓尺寸充分考虑了加工时的避让空间，在最大行程位置也不会与工作台、工件夹具发生运动干涉，可适配常规尺寸范围内的工件加工需求。

在实际维护层面，这套结构的所有易损件均采用标准化设计，丝杆螺母、锁紧螺栓、压紧块等部件均可直接替换标准件，日常维护时只需定期向导轨面、丝杆副加注润滑油，即可保证长期运行的精度稳定性，无需复杂的专用维护工具。针对不同的加工需求，还可通过更换前端的刀具装夹块，适配不同截面尺寸的刀杆，拓展加工适用范围。
