四柱导向式阀块装配压紧工装结构

在液压阀块的批量装配工序里，这类四柱导向的压紧结构是工位上的常用工装，不少车间做阀类组件压装时都会用到类似结构，区别于普通台虎钳的单点夹持，它的压合受力均匀性更适配阀块类零件的平面压装需求，不会因为局部受力过大导致阀块内部密封件错位、阀芯卡滞这类常见装配问题。

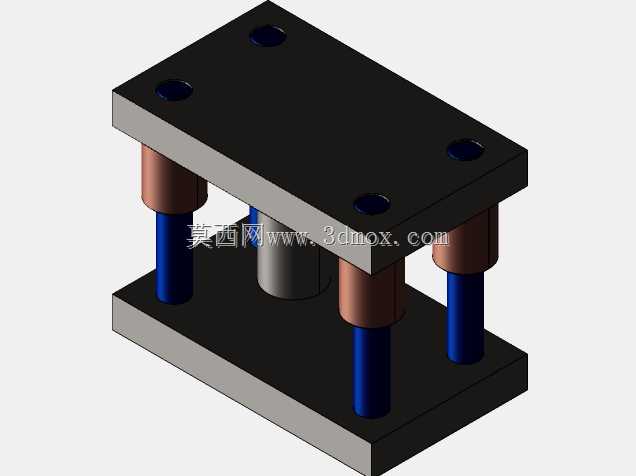

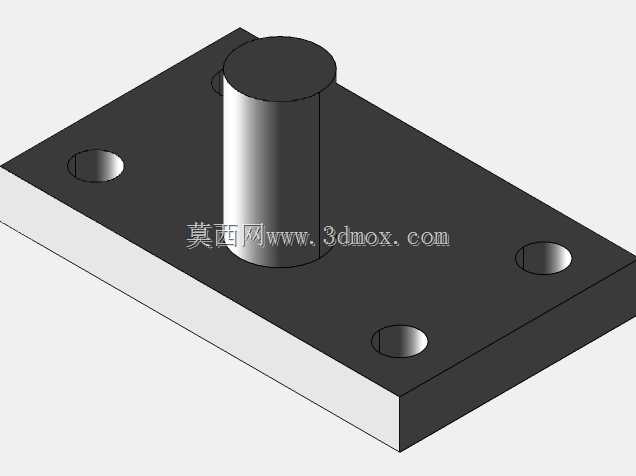

从结构逻辑来看，上下两块平行安装板通过四根对称布置的导柱连接，导柱与安装板的配合段选用间隙配合公差，既保证上压板上下动作时的同轴度，也避免过盈配合带来的动作卡滞，上压板上预留的四个螺栓安装位，既可以作为手动压紧的施力点，也能适配小型气动缸、液压缸的加装，拓展不同压装力需求的使用场景。下压板中心位置设置的定位沉孔，是专门针对阀块类零件的基准面设计的，装配时只需将阀块基准端放入沉孔，就能自动找正压合中心，不需要反复调整工件位置，能压缩单工位的辅助装夹时间。

实际车间使用时，这类工装的安装边界不需要太大的操作空间，整体长宽尺寸控制在小型工作台可容纳的范围内，导柱的有效行程覆盖常规阀块压装的行程需求，不需要额外加高或者裁切导柱就能适配多数通径的液压阀块组件压装。不同于开放式的压装夹具，四柱结构的侧向空间足够操作人员观察压合过程，能及时发现工件放偏、密封件挤出这类异常，避免压废零件。

设计这类结构时，首先要保证上下安装板的平面度要求，两块板的相对平行度公差需要控制在合理范围内，否则压合时会出现偏载，长期使用会导致导柱磨损不均，出现上压板倾斜的问题。导柱的布置位置要避开阀块的外接油口、安装螺钉位，防止压装过程中工装与阀块的外接结构发生干涉，四个导柱的安装孔需要采用坐标镗一次加工成型，保证孔位的位置度，避免装配后导柱出现别劲的情况。上压板的压合面没有做额外的避让槽，是因为阀块的上端面多为平面结构，整面接触的压合方式能把压力均匀传递到阀块的整个安装面，不会出现局部压力过大压伤阀块表面的情况，针对带凸起结构的特殊阀块，也可以在压合面加装定制的压头垫块，不需要改动整体工装结构就能适配。

在阀类零件的装配工位，这类压紧工装除了用于阀块组件的压合，还能兼顾小型密封件压装、端盖压紧这类工序，不用频繁更换夹具。对比普通的C型压床夹具，四柱结构的抗偏载能力更强，即使压合点不在工装中心位置，也能通过四根导柱均匀承受侧向力，不会出现C型架常见的张口变形问题，长期使用的精度保持性更好。日常维护时只需要定期给导柱涂抹润滑脂，清理导柱表面的金属切屑、油污，就能保证动作顺畅，不需要复杂的校准流程，很适合多品种小批量的阀类生产车间使用。

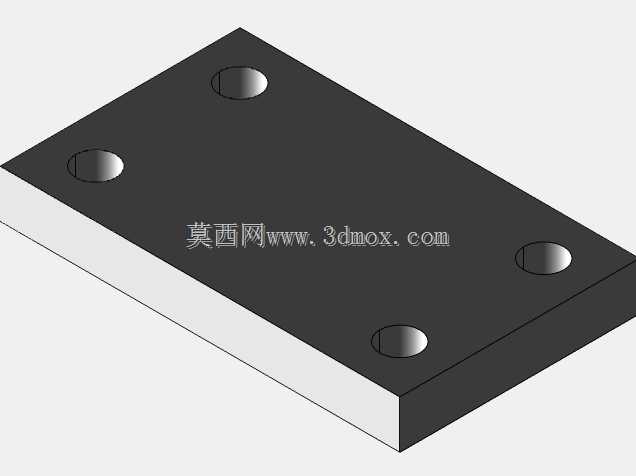

从安装适配性来看，下压板的四个角预留了安装通孔，可以直接通过T型螺栓固定在标准工作台上，不需要额外制作安装底座，工装的整体重量控制在单人可搬运的范围内，转产换线时能快速移动到对应工位。压装力的传递路径是从施力点到上压板，再通过四根导柱均匀分散到下压板，不会对工作台产生额外的倾覆力矩，对工作台的承载要求不高，普通的钳工工作台就能满足安装使用需求。在做小批量阀块维修作业时，这类工装也能作为台式压具使用，配合手动螺旋加压机构，就能完成阀芯、密封组件的拆装作业，不需要购置大型压装设备，能降低维修工位的设备投入成本。
