法兰式钻模工装夹具三维结构设计

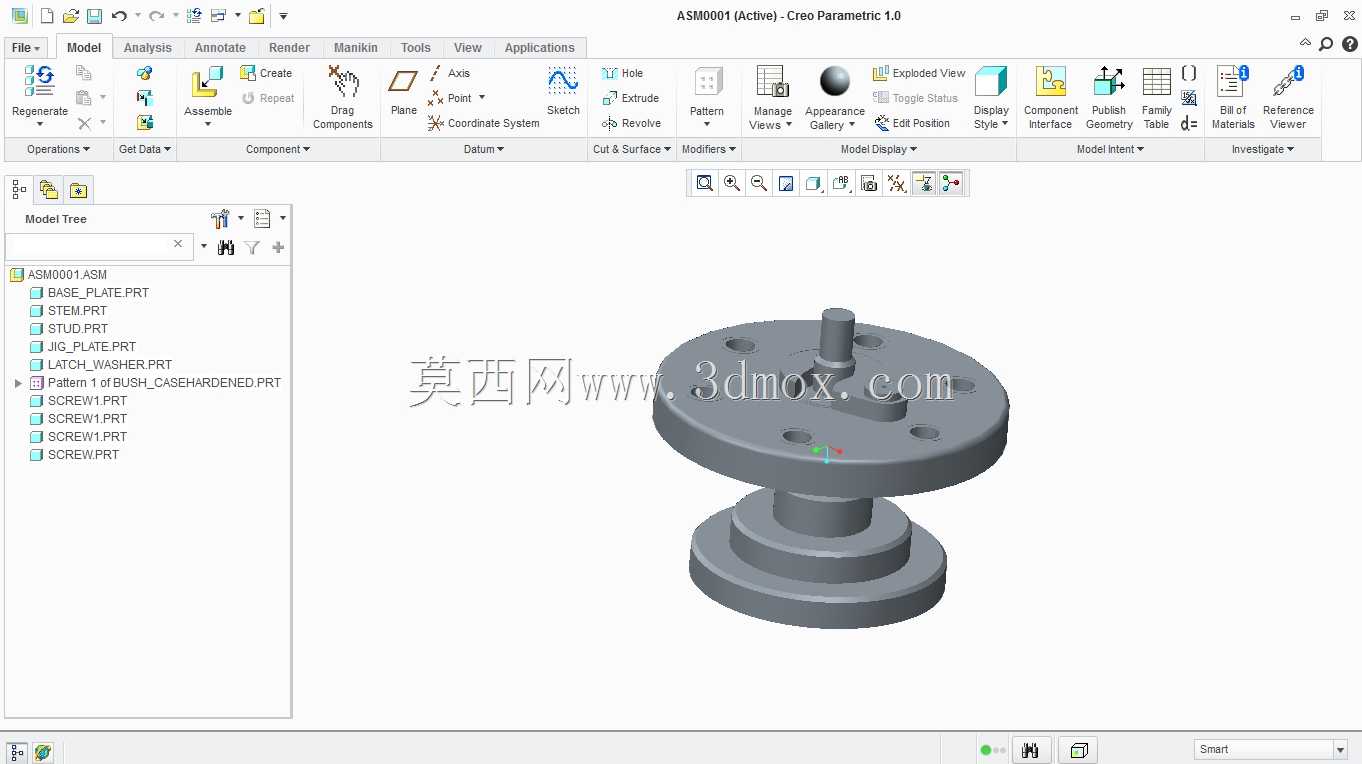

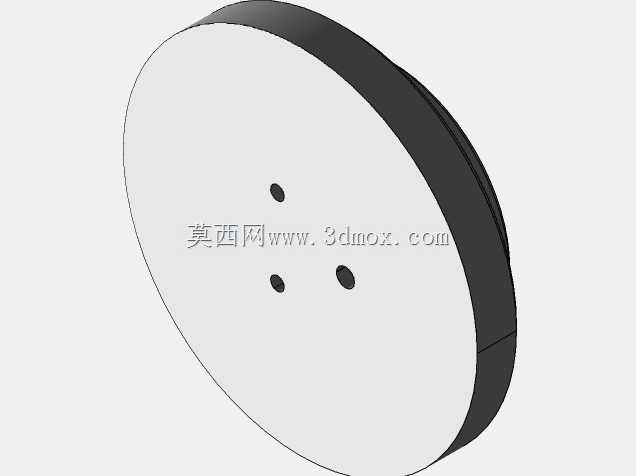

　　在阀门、仪表类零部件的批量钻削加工场景里，这类法兰式钻模是车间里提升孔位一致性、降低划线作业强度的核心工装，日常多用于阀块、法兰盘类零件的圆周等分孔加工工序，能直接装夹在立式钻床或者摇臂钻的工作台上，不需要操作人员每次加工前反复划线找正，能把同批次零件的孔位位置度公差稳定控制在0.1mm以内，大幅减少后续装配环节的铰孔修配工作量。从结构设计逻辑来看，这套钻模采用了分层式同轴定位结构，底部的圆盘基座是安装基准面，加工时可以通过基座上的预留通孔用T型螺栓直接固定在钻床工作台的T型槽内，基座的下端面做了0.8μm的平面度要求，保证装夹后整个工装的轴线与钻床主轴保持垂直，避免钻孔出现偏斜。

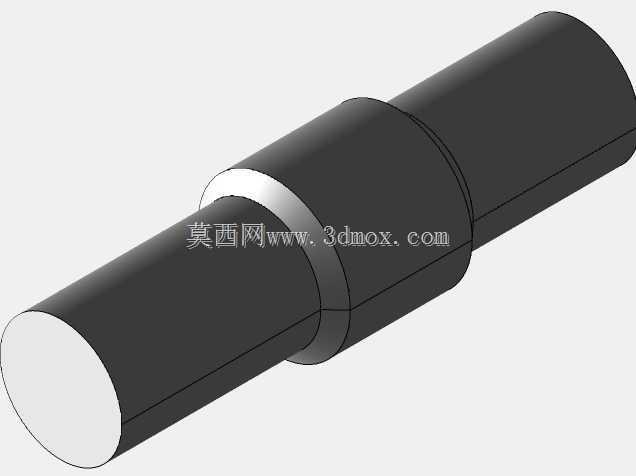

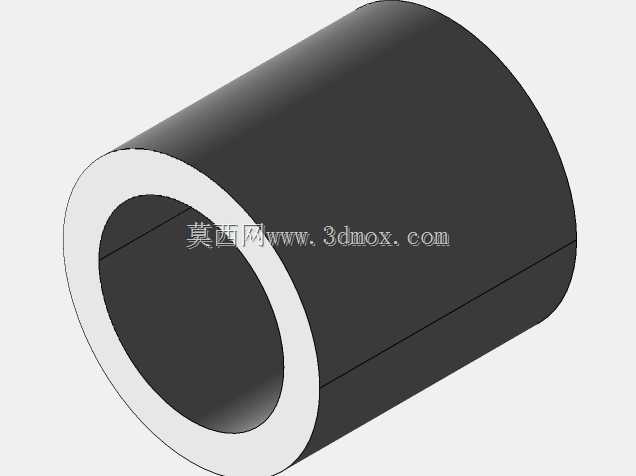

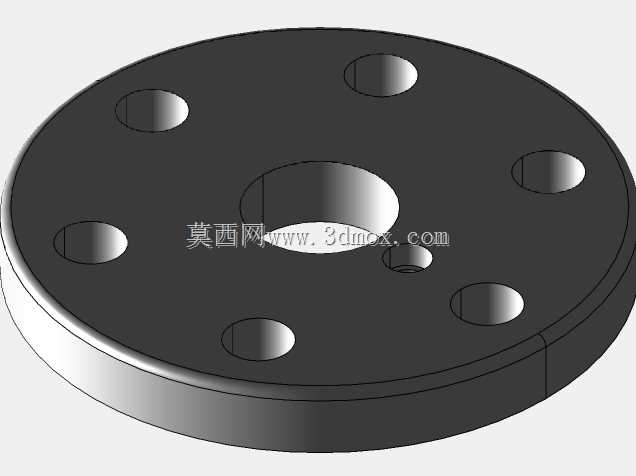

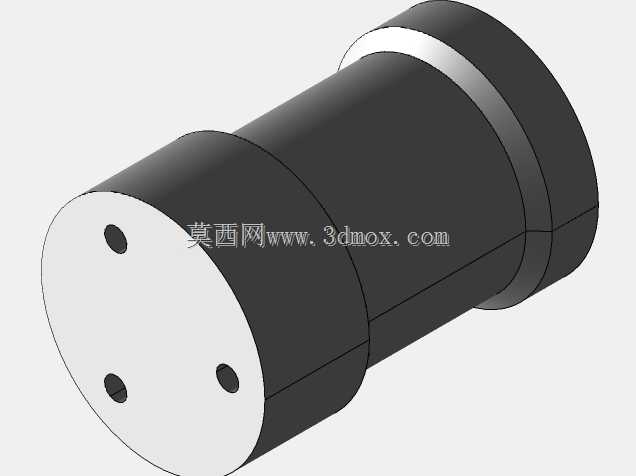

　　中间的定位柱段和待加工工件的中心内孔采用H7/g6的间隙配合，装拆工件的时候不需要额外敲击，徒手就能完成工件的安放与取下，适合中小批量零件的快速换产加工。上部的钻模板圆盘上均匀分布了多个钻套安装孔，每个孔内都可以配套安装标准的可换钻套，钻套的内孔尺寸和对应加工的钻头直径匹配，既能引导钻头准确切入工件表面，避免钻头刚开始接触工件时出现滑移偏摆，也能在钻套磨损后直接快速更换，不需要整个钻模返修，延长工装的整体使用寿命。

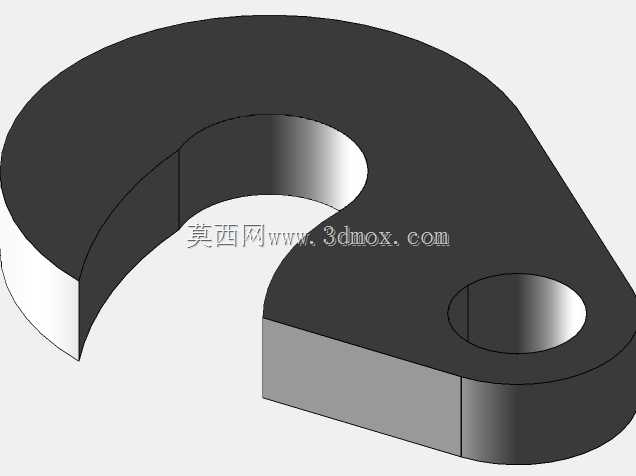

　　顶部的小凸台是工件的轴向定位面，加工时工件套入定位柱后，上端面和这个凸台的下端面贴合，配合侧面的快换压板就能完成工件的夹紧，不需要复杂的夹紧机构，操作人员的装夹动作可以在10秒内完成，比传统的划线找正装夹方式效率提升6倍以上。从安装边界尺寸来看，整个钻模的最大外径和待加工法兰类零件的外径匹配，不会超出钻床工作台的常用装夹范围，整体高度控制在普通立式钻床的主轴行程范围内，不需要额外垫高工装就能完成整个钻孔行程的加工。钻模板上的孔位分布完全对应待加工阀块、法兰零件的安装孔位置，等分精度由数控加工中心一次装夹完成所有钻套孔的加工来保证，避免多次装夹带来的位置累积误差。

　　在实际生产应用中，这类钻模不需要依赖高级技工的划线操作经验，新入职的操作人员经过简单培训就能独立完成钻孔作业，加工出来的零件孔位一致性好，后续和管道、其他阀组装配的时候，不会出现螺栓穿不进、孔位错位的问题，能大幅降低装配环节的返工率。设计的时候特意把定位柱和基座做成了可拆卸的连接结构，针对不同中心孔尺寸的同规格法兰零件，只需要更换对应直径的定位柱，就能共用下部的基座和上部的钻模板，减少了工装的重复制作成本，也减少了车间工装的存放占用空间。钻套采用标准的快换结构，加工不同直径的孔时，只需要更换对应内径的钻套，不需要重新调整钻模的安装位置，换产调整时间能压缩到5分钟以内，非常适合多品种小批量的阀类、仪表类零件加工场景。整个结构没有复杂的传动或者弹性元件，日常维护只需要定期清理钻套内壁的铁屑、在定位柱表面涂抹少量防锈润滑油即可，不会出现复杂工装常见的机构卡滞、零件磨损后难以更换的问题，在中小型机械加工车间的钻削工序里实用性很强，能有效平衡加工效率和工装制作成本，不需要投入高精度的数控钻床设备，就能靠简单的专用工装保证零件的孔位加工精度。
