小型生产用单辊轧花加工设备结构

在小批量五金件加工、装饰金属型材生产、小规模五金作坊的日常作业场景里，这类单辊结构的轧花设备一直是兼顾成本与加工效率的实用选择，不同于多辊连轧的大型工业轧机需要配套整条生产线、占用大面积厂房、投入高额前期成本，单辊轧花设备的结构紧凑性，让它可以直接布置在普通小型加工车间内，不需要额外做重型设备基础浇筑，普通硬化水泥地面即可满足安装承重要求，整体安装边界控制在长1.2米、宽0.7米、高1.1米的区间内，进料端预留0.5米的工件摆放空间、出料端预留0.8米的成品接料空间就能完成整线布置，对于厂房面积有限的小规模加工主体来说，空间适配性远优于大型连轧设备。

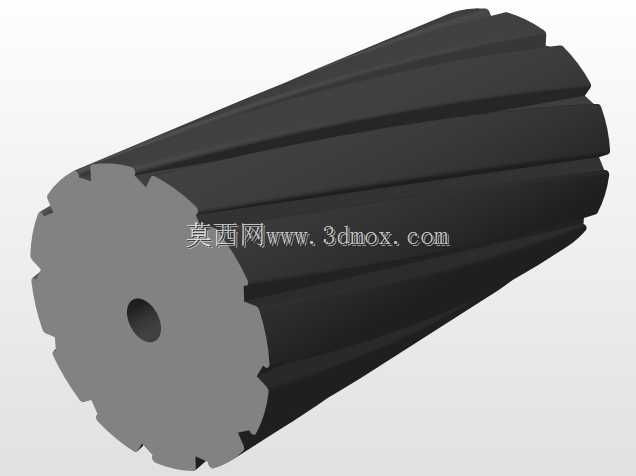

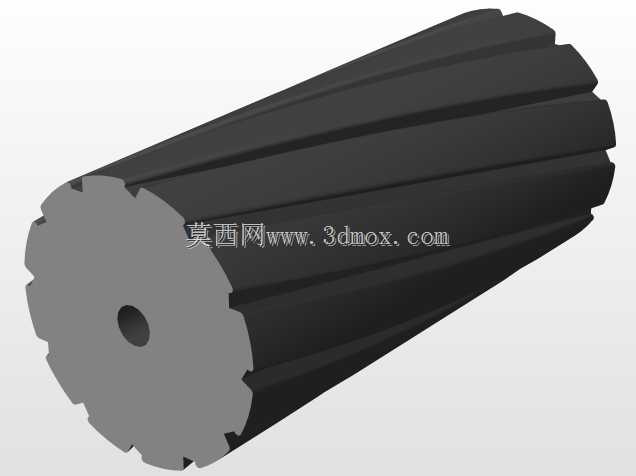

从实际加工用途来看，这款设备主要针对薄金属带材、小截面金属型材的表面轧花作业，比如装饰用铝带表面压防滑纹、小规格铜排表面压麻点增强接触摩擦力、薄铁皮压装饰纹路做五金配件毛坯，加工时工件从单辊和下方承托平台的间隙穿过，带花纹的辊面在压力作用下在工件表面压出连续的均匀纹路，辊面的花纹采用可拆卸镶块设计，不需要更换整根轧辊就能切换不同纹路的加工需求，更换镶块的操作只需要松开辊端的紧固螺栓，对位安装新的花纹镶块后重新锁紧即可，整个换型过程不需要大型吊装工具，两名操作人员配合就能在半小时内完成，适配小批量多品种的加工订单需求。

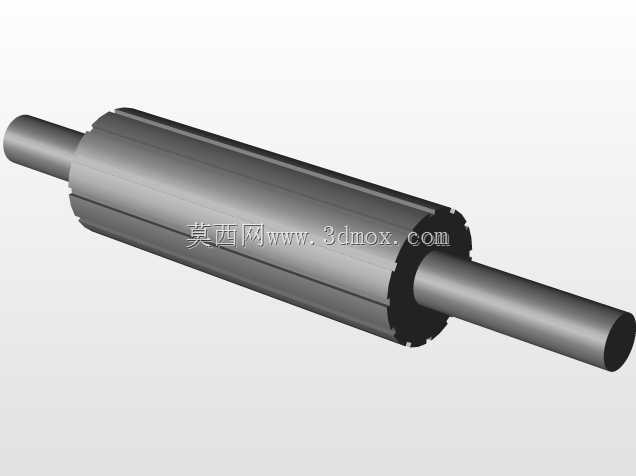

结构设计上，这款设备的受力路径做了针对性优化，轧辊的两端采用带座调心轴承支撑，轴承座直接安装在整体焊接的机架上，机架采用矩形钢管焊接成型，焊接后做了整体去应力退火处理，避免长期承压出现机架变形导致的辊缝不均、轧出纹路深浅不一的问题；辊缝的调节采用两侧同步蜗轮蜗杆结构，转动调节手轮时可以同时调整轧辊两端的高度，保证辊缝全程平行，不会出现一端间隙大一端间隙小导致的工件压花偏斜、厚度不均的问题，调节手轮上带刻度盘，每转动一格对应的辊缝变化量为0.02毫米，可以精准控制压花深度，适配0.1毫米到2毫米厚度的不同材质工件加工需求。

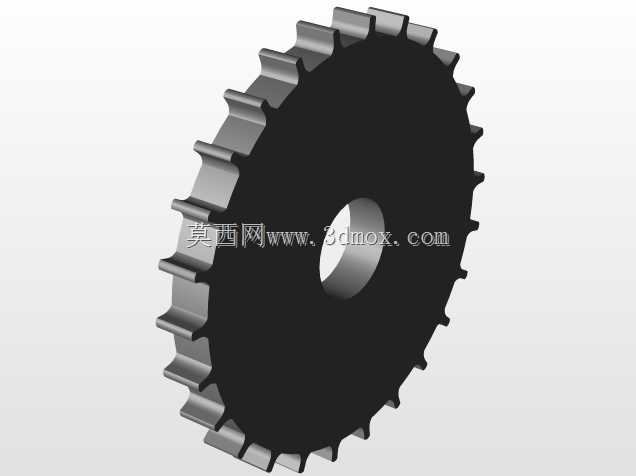

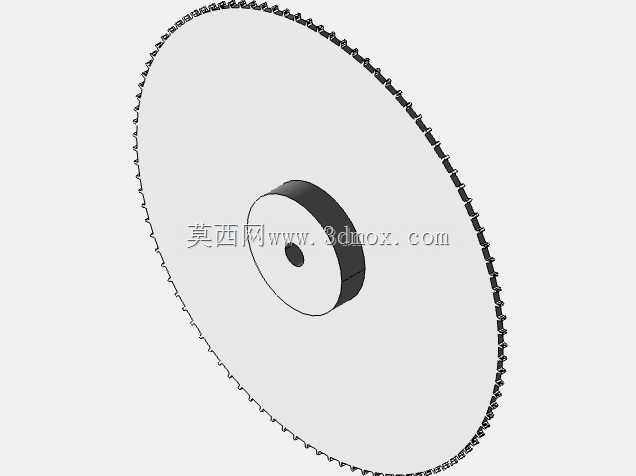

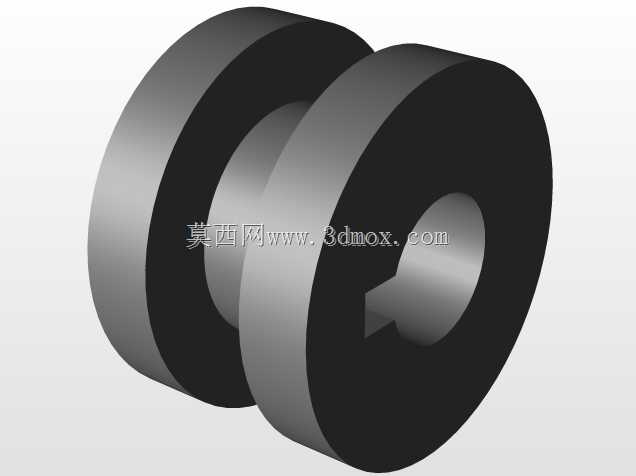

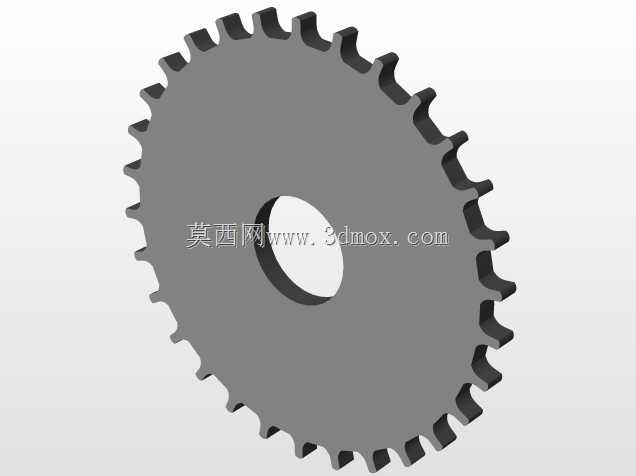

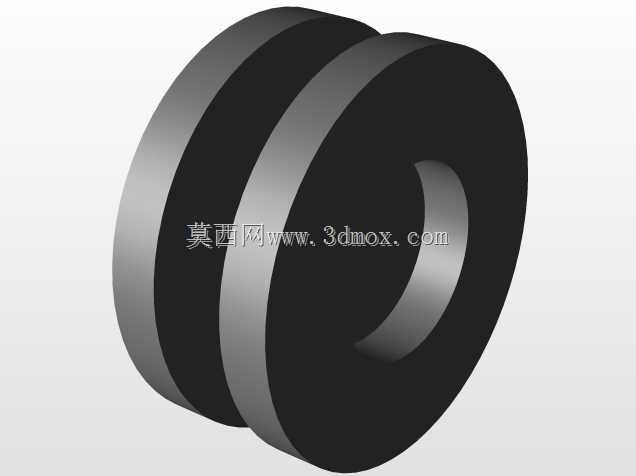

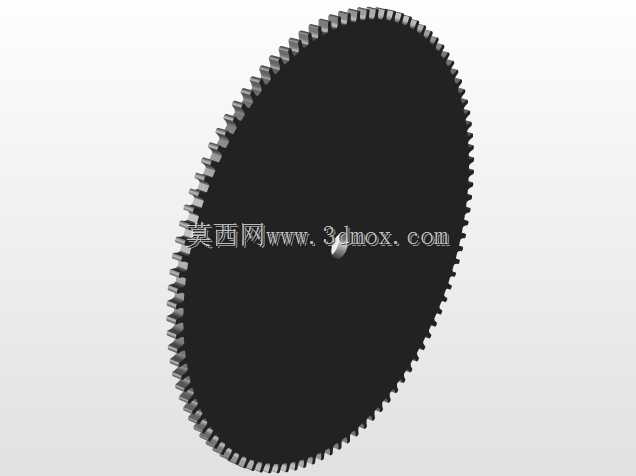

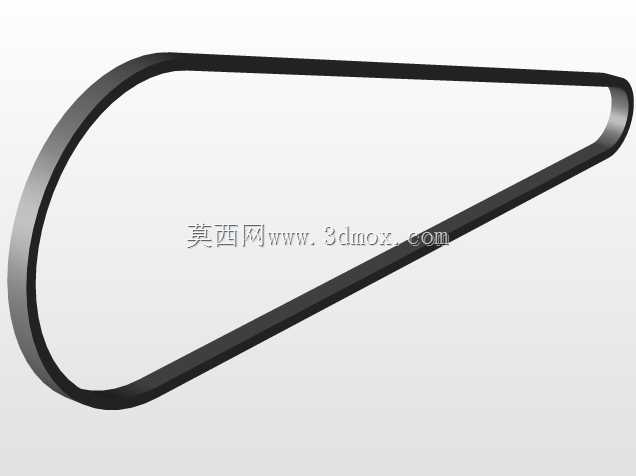

驱动部分的设计也贴合小规模生产的实际使用场景，动力采用减速电机直连轧辊端的联轴器传动，没有多余的中间传动链条、皮带结构，减少了日常维护的点位，传动效率也比带传动、链传动更高，轧辊的转速控制在每分钟30转，对应工件进给速度为每分钟12米，这个进给速度既不会因为速度过快导致压花纹路填充不饱满，也不会因为速度过慢影响加工效率，操作人员只需要在进料端平稳送入工件，设备就能自动带动工件向前完成连续压花，出料端的工件顺着导料板滑落到接料架上，不需要额外的牵引装置，单人就能完成整台设备的操作。

从安装适配的角度来说，设备的进料高度设计为离地面0.85米，和普通小型加工操作台的高度齐平，操作人员不需要抬手或者弯腰就能完成进料操作，长时间作业的疲劳度更低；设备的底部预留了四个地脚螺栓安装孔，同时也可以选配减震脚垫，在没有条件打地脚螺栓的车间里，直接放置在硬化地面上也能稳定运行，不会因为轧辊转动的震动出现设备移位的问题；设备的润滑点位都做了集中引出设计，日常需要加注润滑脂的轴承位置都引到了设备外侧的注油嘴，不需要拆开设备护罩就能完成日常润滑保养，降低了日常维护的技术门槛。

实际加工过程中，这款设备的压花深度一致性可以控制在±0.03毫米以内，对于装饰类五金件、电气接触类铜排的加工精度要求完全可以满足，轧辊的材质采用合金工具钢淬火处理，表面硬度达到HRC58-62，长期加工普通低碳钢、铝、铜等材质的工件时，辊面花纹的磨损量极小，正常使用情况下连续加工3000小时后花纹的磨损量不会超过0.01毫米，不需要频繁修复辊面；设备的过载保护设计在传动端的联轴器上，采用剪切销式过载保护，当进料厚度超过设备加工上限、或者工件带入异物导致辊缝卡滞时，剪切销会被剪断切断动力传递，避免轧辊、轴承、电机因为过载出现损坏，更换剪切销只需要几分钟就能完成，不会长时间耽误生产。

对于小规模加工主体来说，这类单辊轧花设备不需要配套复杂的上下料自动化机构，也不需要专业的操作人员进行编程调试，有基础机械操作经验的工人经过半小时的培训就能独立操作，设备的运行能耗也很低，配套的驱动电机功率只有1.5千瓦，普通民用220V电源就能供电，甚至在一些没有工业三相电的小型作坊里也能正常使用，相比大型轧机动辄几十千瓦的功耗，长期使用的能耗成本优势非常明显；设备的整体结构没有复杂的液压、气动系统，日常故障点极少，除了定期加注润滑脂、更换磨损的剪切销之外，几乎不需要额外的维修投入，非常适合小批量、多品种的表面压花加工场景，不管是做装饰五金件的小加工厂，还是做电气配件的小型生产车间，或是做工艺金属件的手工作坊，都能通过这款设备完成对应的轧花加工作业，不需要投入高额的设备采购成本，也不需要占用大面积的厂房空间，就能实现稳定的连续轧花加工。
