机加工用多工位快换刀架结构设计

　　在普通车床、小型专用镗铣床的切削加工场景中，刀架是直接决定加工换刀效率、装夹刚性的核心功能部件，这套多工位快换刀架的结构设计，完全围绕中小批量零件加工的实际工况展开，没有冗余的装饰性结构，所有几何特征都服务于装夹精度、操作便捷性与长期使用的可靠性。从实际安装边界来看，这套刀架的底座安装面采用整面贴合的矩形结构，底面设置了两个定位销孔与四个沉头安装孔，可直接适配普通卧式车床中拖板的标准安装螺孔位置，安装时不需要额外改制连接板，定位销孔的位置公差控制在0.02mm以内，能保证刀架回转换位后，刀具刀尖的重复定位精度稳定在0.01mm范围内，完全满足粗加工、半精加工的精度要求，不需要每次换刀后重新对刀，能大幅压缩单件加工的辅助时间。

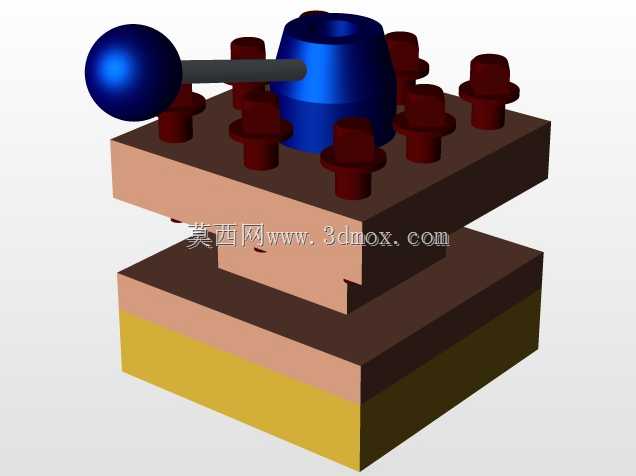

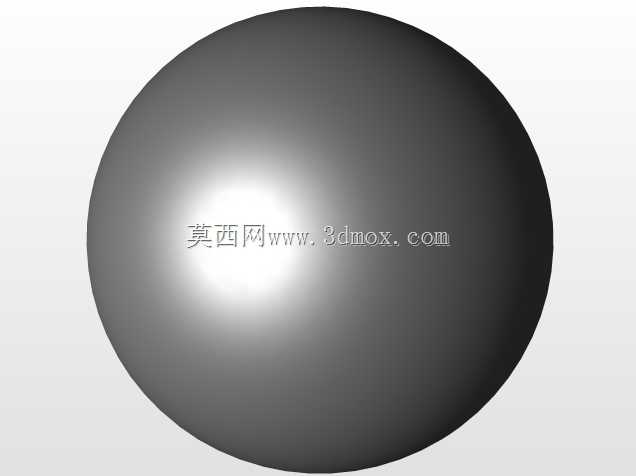

　　刀架的核心功能是实现多把刀具的同时装夹与快速工位切换，这套结构采用端面齿盘定位的经典锁紧逻辑，操作端设置在刀架顶部的蓝色操纵手柄，手柄的握持直径按照成年人手部施力尺寸设计，表面做了滚花防滑处理，操作人员只需要扳动手柄抬起锁紧机构，转动刀架本体到对应工位，松开手柄后靠弹簧力自动复位锁紧，整个换刀动作不需要额外工具，单手即可完成，单次换刀时间不超过3秒，比传统的螺钉压紧式四方刀架效率提升60%以上。

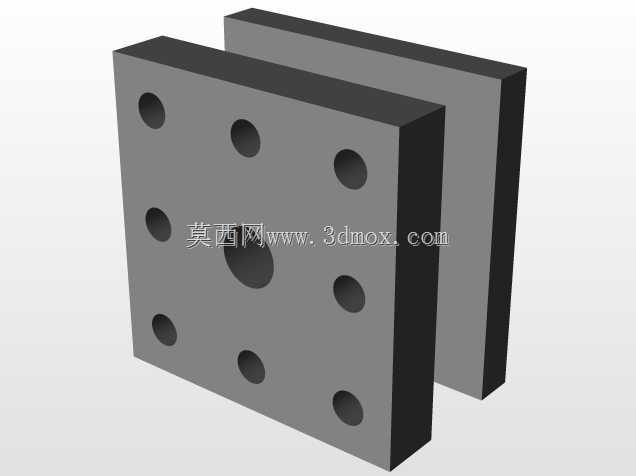

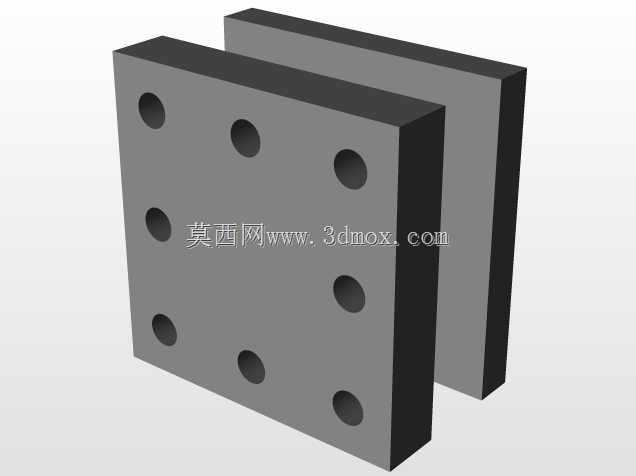

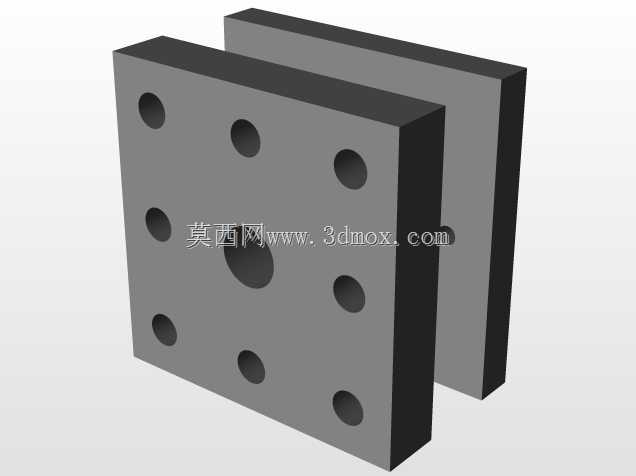

　　刀架本体的装夹面设置了多组T型槽与压紧螺钉，可同时装夹外圆车刀、端面车刀、切断刀、内孔镗刀共四把不同用途的切削刀具，每个装夹位的螺钉压紧点都做了加厚处理，避免长期压紧后出现本体变形，装夹面的平面度公差控制在0.01mm以内，保证刀具装夹后不会出现倾斜，切削过程中不会出现让刀现象。在结构设计的细节上，刀架内部的回转副采用铜套镶嵌的滑动摩擦结构，相比轴承结构能承受更大的切削冲击力，适合大切深的粗加工工况，锁紧齿盘的齿形采用渐开线齿形，啮合接触面积超过80%，锁紧后整个刀架的刚性足以承受0.5mm/r进给量、3mm切深的钢件切削，不会出现颤振、松动的问题。

　　刀架的外露运动部件都做了倒角与圆角处理，避免操作过程中划伤操作人员，操纵手柄的转动行程做了机械限位，不会出现过转导致的锁紧失效问题，底座的侧面设置了润滑油注油孔，可定期向内部回转副加注润滑脂，降低长期使用的磨损量，整套结构没有易损的薄壁零件，正常维护下的使用寿命可超过8年。从实际应用的适配场景来看，这套刀架不仅可以用于普通卧式车床的改造升级，也可适配小型专用组合机床的切削工位，针对小五金零件、轴类零件、盘类零件的批量加工场景，能有效减少换刀等待时间，降低操作人员的劳动强度，刀架的整体外形尺寸紧凑，不会超出中拖板的安装边界，回转过程中不会与卡盘、尾座产生运动干涉，安装后不需要调整机床的原有行程参数，可直接投入使用。在建模过程中，所有配合面都按照机械加工的实际公差要求做了间隙预留，锁紧机构的弹簧行程、齿盘啮合深度都经过运动仿真验证，不存在运动卡滞、锁紧不到位的问题，每个压紧螺钉的长度都按照最大装夹刀具的尺寸做了匹配，不会出现螺钉过长无法压紧、过短螺纹啮合长度不足的问题，刀架表面的非加工面都做了喷塑处理的工艺预留，加工面则做了发蓝处理的工艺结构，能满足长期在切削液喷淋、铁屑飞溅的工况下使用的防锈要求。
