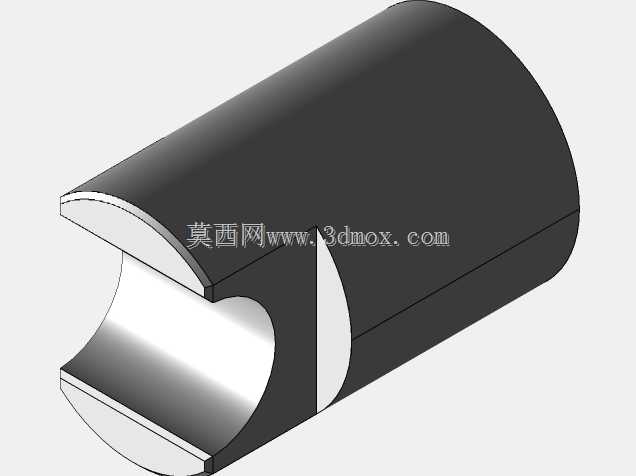

通用车床四爪独立卡盘结构设计

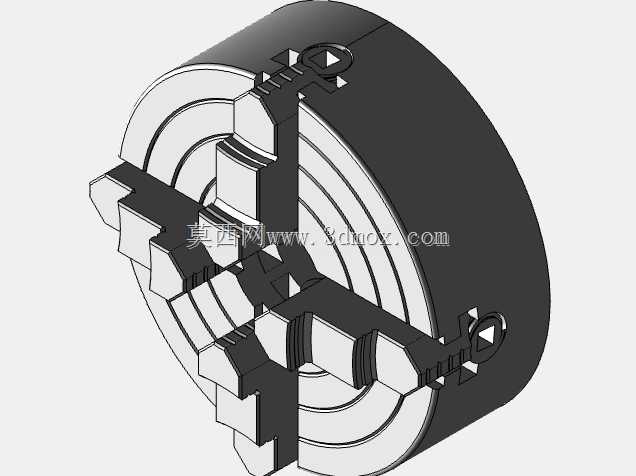

　　在普通卧式车床、落地车床以及部分外圆磨床的回转类零件加工场景中，四爪独立卡盘是应用范围极广的通用装夹工装，和三爪自定心卡盘的适配场景形成明确互补，主要承担非规则截面工件、偏心工件、大尺寸盘类毛坯的装夹定位工作。这款卡盘的四个卡爪采用独立驱动结构，每个卡爪都配有单独的丝杆传动副，操作人员可通过卡盘扳手分别调整单个卡爪的径向行程，不存在三爪卡盘的联动定心约束，因此可以通过逐爪调整实现工件的偏心装夹，也能装夹截面为方形、长方形、椭圆甚至不规则异形的毛坯件，装夹时的找正精度可根据操作人员的打表调试水平控制在0.02mm以内，完全满足普通机加工的形位公差要求。

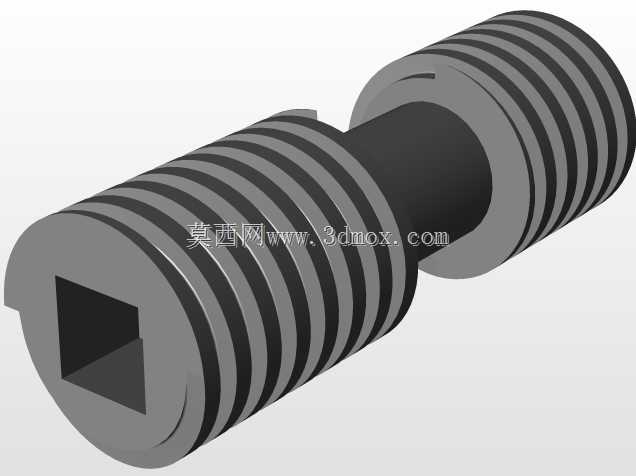

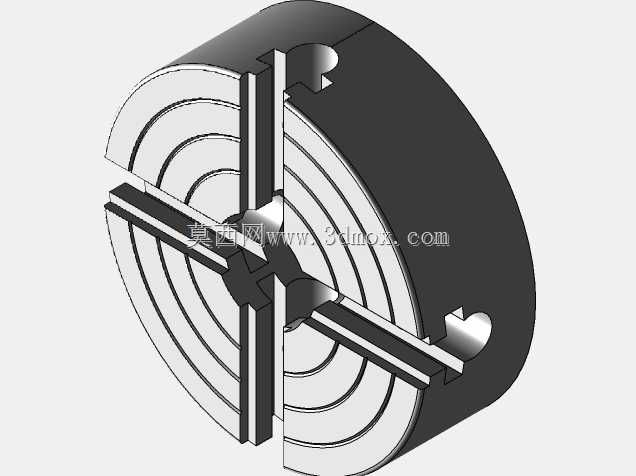

　　从结构设计逻辑来看，卡盘主体采用盘式铸铁基体，背面设置和车床主轴端匹配的连接止口与螺栓孔位，安装时可直接适配主轴端的法兰连接结构，安装边界需匹配对应车床主轴的端盖尺寸，避免卡盘旋转时和主轴护罩、刀架组件发生运动干涉。卡盘正面的盘体上加工有四条呈十字分布的径向T型槽，每个卡爪底部的T型滑块可嵌入槽内实现径向滑动导向，槽体的加工精度直接决定卡爪移动的直线度，进而影响装夹后的工件跳动误差。每个卡爪的驱动丝杆端部都设置有标准方头，和通用卡盘扳手的方孔匹配，丝杆转动时通过螺纹副带动卡爪沿T型槽做径向移动，单爪的行程范围根据卡盘直径规格不同存在差异，可覆盖对应尺寸范围内的工件外圆、内孔装夹需求。

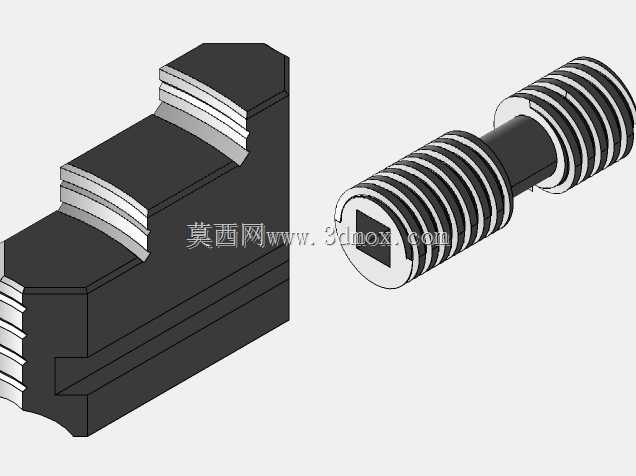

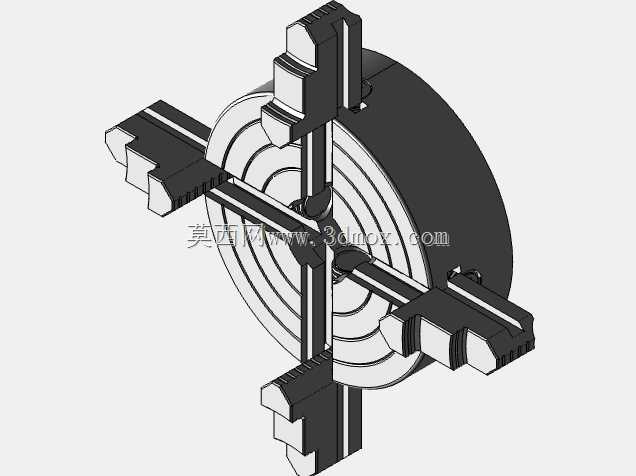

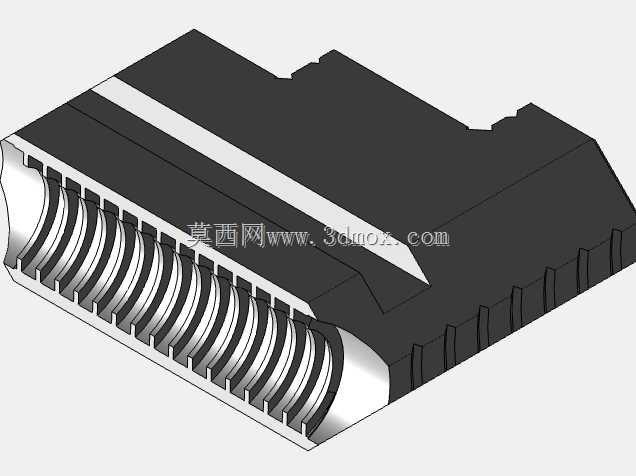

　　卡爪的夹持面设计有阶梯状防滑齿，既可以装夹实心工件的外圆面，也可通过反装卡爪实现大尺寸盘类零件的内孔撑紧装夹，适配不同装夹场景的需求。在实际生产应用中，这类四爪独立卡盘常用来加工偏心轴、偏心套类零件，通过调整四个卡爪的伸出量，将工件的待加工回转中心调整到和车床主轴回转中心重合，无需额外制作专用偏心夹具，大幅降低单件小批量生产的工装成本；同时对于大型铸件、焊接件的毛坯加工，由于毛坯本身存在铸造偏差、形位误差，三爪自定心卡盘无法抵消毛坯误差带来的装夹偏移，而四爪卡盘可通过逐爪调整，配合百分表打表找正，将工件的加工余量均匀分配，避免加工后出现局部缺料的问题。

　　设计这类卡盘三维结构时，需要重点保证四个T型槽的位置度公差，确保相邻槽体的夹角为90度，同时每个丝杆安装孔的轴线要和对应T型槽的对称中心线重合，避免卡爪移动时出现卡滞、爬行问题；卡爪和T型槽的配合间隙需要控制在合理范围，间隙过大会导致装夹刚性不足，重切削时出现工件移位，间隙过小则会导致卡爪调整阻力过大，操作费力。卡盘的整体厚度尺寸需要匹配对应车床的主轴端安装空间，过厚会导致工件装夹后悬伸量过大，降低加工系统刚性，过薄则会影响盘体本身的结构强度，大切削量加工时出现盘体变形。此外，卡盘边缘的吊装孔设计也是结构中不可忽视的部分，大规格四爪卡盘重量较大，安装时需要通过吊装孔配合吊具完成和主轴的对接，吊装孔的位置需要保证起吊时卡盘的重心平衡，避免安装过程中出现倾斜磕碰主轴端面。在日常使用场景中，这类卡盘的维护也相对简便，定期清理T型槽内的切屑、加注润滑脂即可保证卡爪移动顺畅，相比专用夹具具备更强的通用性和更低的使用成本，是普通机加工车间不可或缺的通用机床附件。
