圆柱凸轮式枪管从动件运动转换机构

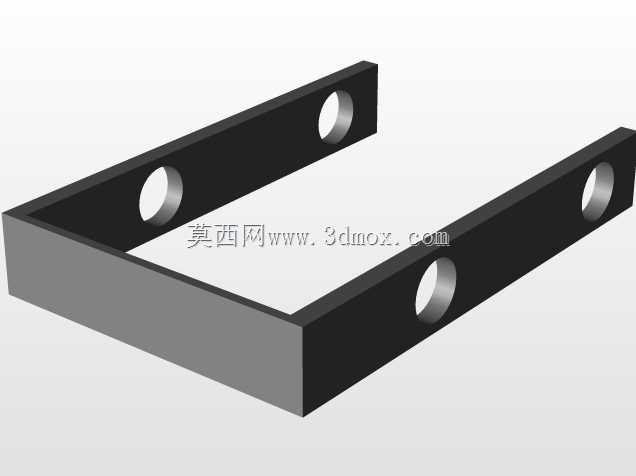

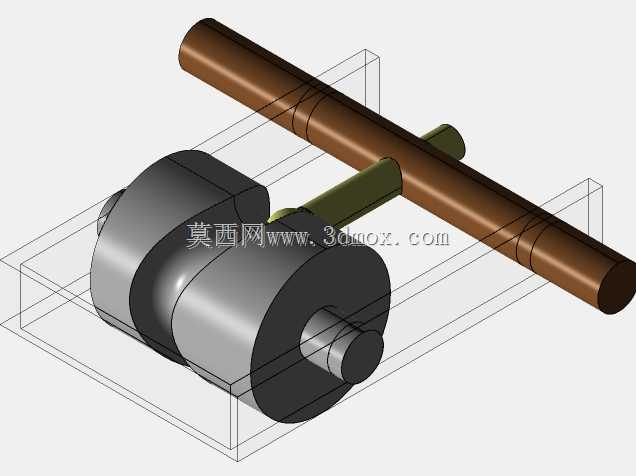

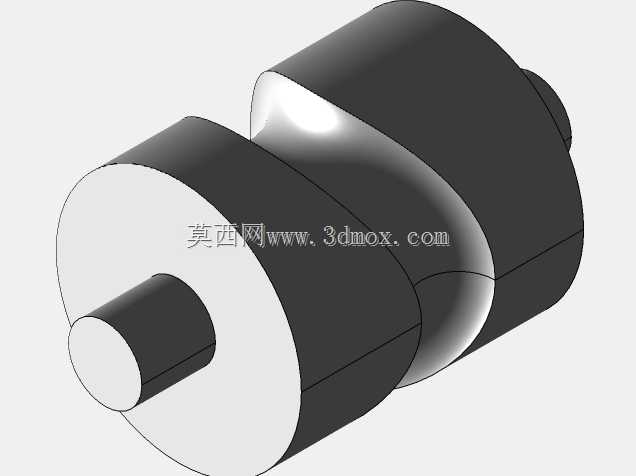

　　这套圆柱凸轮从动件机构，核心功能是实现旋转运动到平行于回转轴方向线性往复运动的转换，这类结构最早在轻武器自动机设计中得到成熟应用，后续也延伸到各类需要紧凑空间内实现定行程往复驱动的自动化设备工位中。从结构布局来看，整套机构以卧式圆柱凸轮本体作为核心旋转构件，凸轮外轮廓加工有封闭曲线槽，槽道的升程、回程段曲率经过反复校核，确保从动件在运动全程无刚性冲击，适配中低速连续运转的工况需求。凸轮本体两端设置有同轴支撑轴颈，可直接装配在两侧立式支撑板的安装孔内，支撑板采用等厚板材加工，两板的平行度公差控制在0.02mm以内，避免凸轮转动时出现卡滞、偏磨的问题。

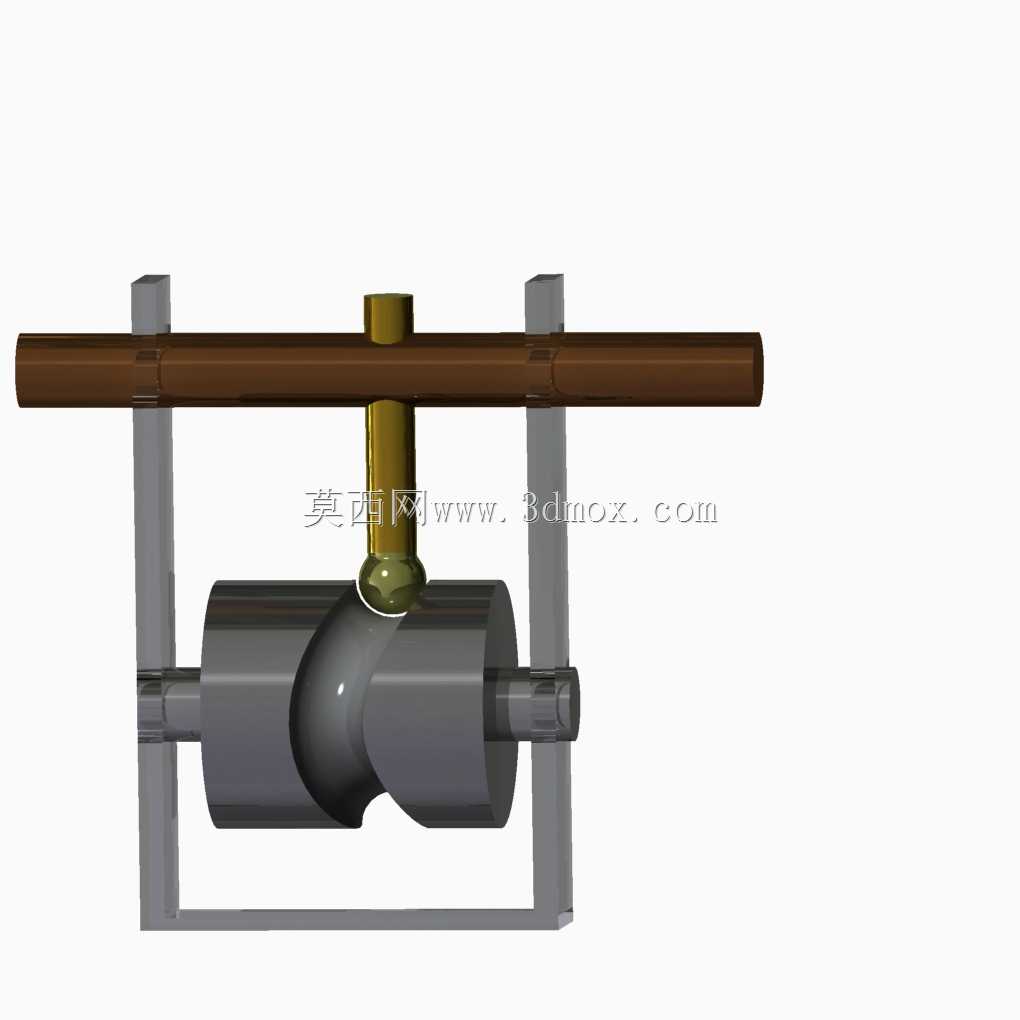

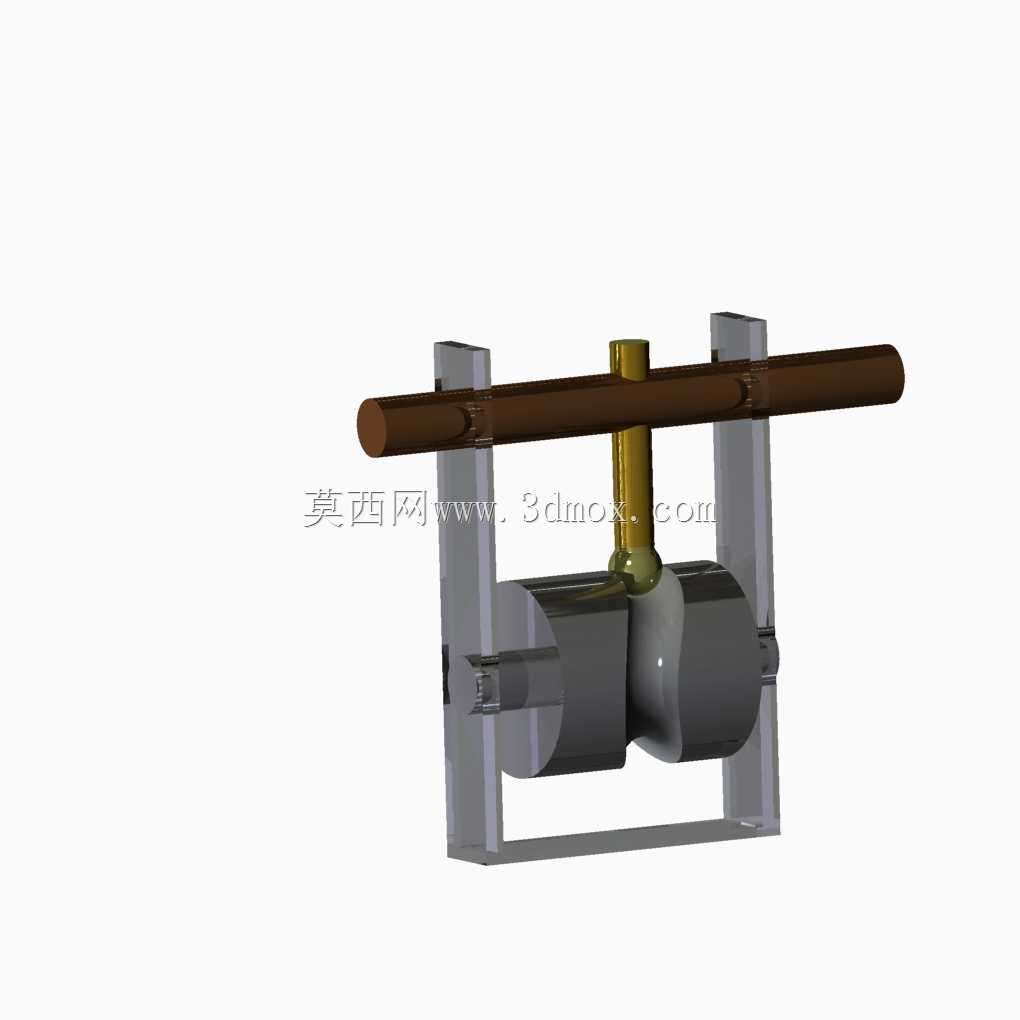

　　横跨在支撑板上方的长轴构件为机构的安装基准杆，一方面用于将整套机构固定在设备基体的对应安装位上，另一方面为上方的从动件导向套提供定位支撑，从动件杆部穿过导向套后，下端的球状端头嵌入凸轮的曲线槽内，当凸轮绕自身轴线旋转时，槽道侧壁会推动从动件端头沿槽道轨迹运动，进而带动从动件杆部完成沿竖直方向的往复直线运动，运动行程完全由凸轮槽道的轴向升程决定，可根据实际使用需求调整槽道曲线参数来改变行程大小与运动速度规律。

　　在实际应用场景中，这类机构除了在枪械自动循环中完成枪机的往复驱动、退壳、上弹动作外，在小型自动化装配设备里也常用来驱动顶料杆、压装头做定行程往复动作，相比平面凸轮机构，圆柱凸轮的结构更紧凑，相同外径下可实现更长的驱动行程，且封闭槽道的设计无需额外设置从动件复位弹簧，依靠槽道两侧壁的约束就能完成双向驱动，减少了附属零件数量，提升了机构运行的可靠性。设计这套结构时，首先要根据所需的从动件运动规律绘制凸轮槽的展开曲线，确认升程角、远休止角、回程角、近休止角的角度分配符合动作时序要求，再通过三维建模的包覆或者扫描切除功能生成实体槽道，建模过程中要重点校核从动件端头与槽道的配合间隙，间隙过小会导致运动阻力增大、容易卡滞，间隙过大则会出现传动空程，影响运动定位精度，通常单边间隙控制在0.01-0.03mm区间适配常规工况。安装边界方面，整套机构的横向尺寸由两侧支撑板的间距决定，纵向尺寸由凸轮外径加上从动件的最大伸出长度确定，安装时要保证凸轮回转轴与从动件运动方向的垂直度误差在允许范围内，否则会加剧槽道与从动件端头的磨损，缩短机构使用寿命。从动件的端头采用球状结构，相比圆柱端头可以更好适应槽道的曲率变化，减少接触应力，在高速运转场景下还可以在端头加装微型滚动轴承，将滑动摩擦转换为滚动摩擦，进一步降低磨损与运行阻力。

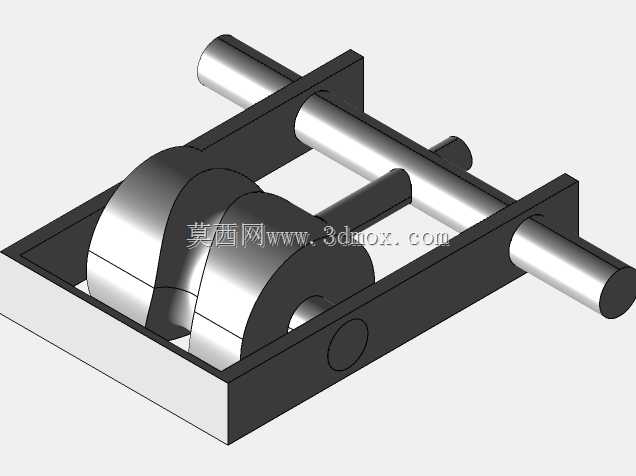

　　整套机构的框架结构采用对称式设计，受力分布均匀，在承受从动件冲击载荷时不会出现单侧偏载的问题，支撑长轴与两侧支撑板采用过盈配合连接，无需额外紧固件即可保证框架的结构刚性，装配流程简单，维护时仅需定期在凸轮槽与从动件接触位置涂抹润滑脂即可，日常维护成本较低。在轻工包装设备的送料工位、小型专用机床的进给机构中，这类圆柱凸轮从动件机构也有广泛应用，其运动规律完全由凸轮轮廓决定，只要加工精度达标，就能长期稳定保持一致的运动时序，无需额外的电控元件进行行程控制，在纯机械驱动的设备中可靠性优势十分明显。建模过程中对各个配合面的尺寸公差、形位公差都做了对应标注，可直接用于后续的工程图生成与零件加工，装配体中各个零件的配合关系完全按照实际装配流程设置，可直接用于运动仿真，验证不同转速下从动件的运动速度、加速度变化曲线，确认是否存在刚性冲击点，为后续的结构优化提供参考依据。
