平行轴动力传输啮合正齿轮传动结构

项目分类:齿轮 发布时间:2025-10-12 ID:1085702
  • 平行轴动力传输啮合正齿轮传动结构
  • 平行轴动力传输啮合正齿轮传动结构
  • 平行轴动力传输啮合正齿轮传动结构
  • 平行轴动力传输啮合正齿轮传动结构
  • 平行轴动力传输啮合正齿轮传动结构
  • 平行轴动力传输啮合正齿轮传动结构
  • 平行轴动力传输啮合正齿轮传动结构
  • 平行轴动力传输啮合正齿轮传动结构
  • 平行轴动力传输啮合正齿轮传动结构

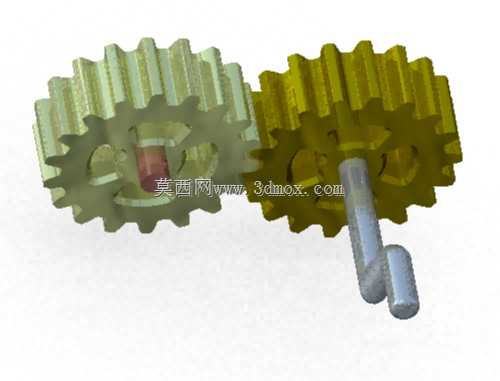

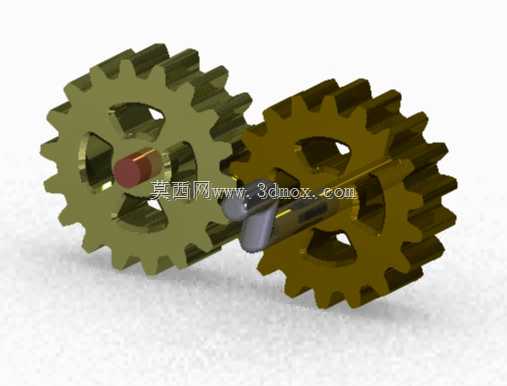

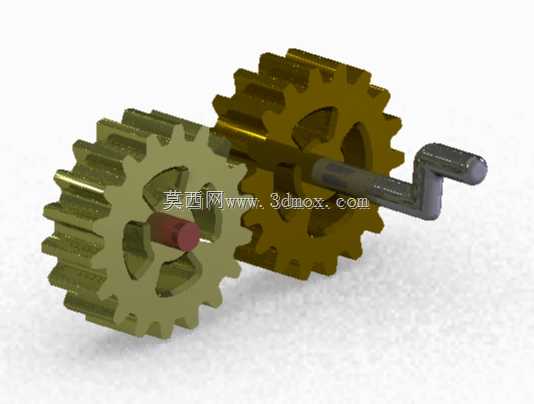

  这套正齿轮传动结构,核心服务于小功率平行轴间的定比动力传递场景,在轻工输送线、小型教具演示装置、台式实验设备的动力分支单元中十分常见,区别于斜齿轮、锥齿轮的传动特性,正齿轮的啮合接触线沿齿宽方向同时进入与脱离,不存在轴向分力,对支撑轴承的选型要求更简单,适配不需要大扭矩重载、安装空间紧凑的低速传动工位。从结构设计逻辑来看,两个齿轮的齿形采用标准渐开线齿廓,齿顶高、齿根高按照通用传动参数匹配,啮合侧隙控制在合理范围,既避免热胀冷缩导致的卡滞,也不会因侧隙过大造成传动回程误差超标,两个齿轮的中心距严格按照模数与齿数和的一半计算,保证啮合时的节圆相切,传动比稳定无波动。

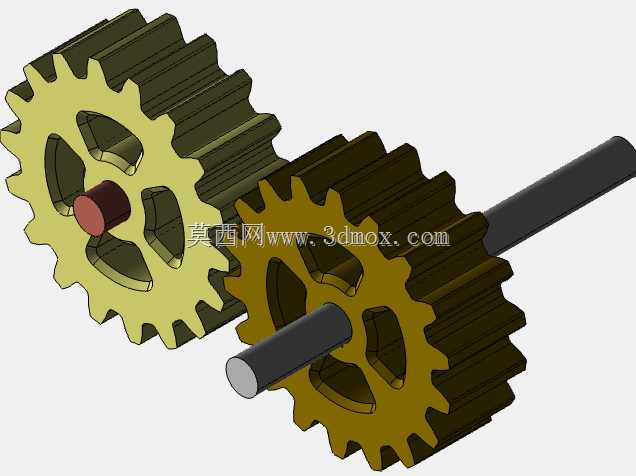

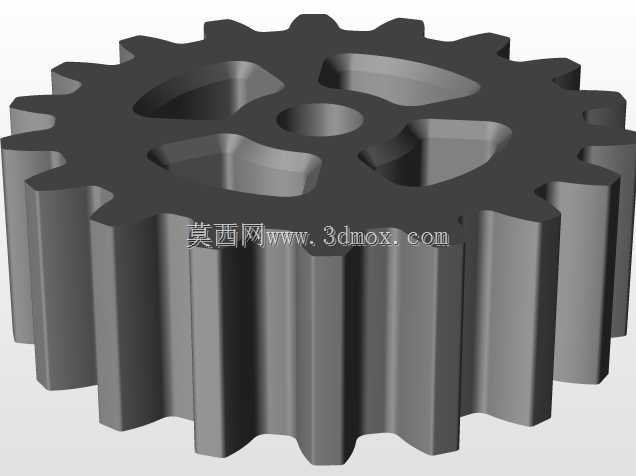

  齿轮本体采用辐板式结构,在齿圈与中心安装轴孔之间设置镂空减重区域,在不影响轮齿抗弯强度的前提下降低整体转动惯量,启动与换向时的动态响应更灵敏,中心轴孔与传动轴采用过渡配合,搭配平键传递扭矩,轴端设置轴用挡圈槽限制轴向窜动,保证齿轮运转时不会沿轴向往复移位。安装边界方面,整套传动组件的轴向尺寸紧凑,两个齿轮的齿宽保持一致,啮合对齐时端面无错位,支撑轴的平行度公差需要控制在0.02mm/100mm范围内,避免轮齿偏载造成局部磨损加剧,齿轮的径向跳动公差按照中等精度等级设定,适配常规转速下的平稳运转要求,不会出现周期性的速度波动。

  实际使用中,这套正齿轮结构不需要复杂的润滑维护,低速工况下采用脂润滑即可满足长期运转需求,轮齿的受力方向沿两轴中心连线方向,支撑轴只承受径向载荷,不需要额外配置推力轴承,能有效降低整套传动单元的制造成本与装配难度。在小型自动化设备的手动调节机构、教具演示模型、简易传动实验台中,这类正齿轮结构的应用十分普遍,设计时不需要做复杂的齿向修形,只要保证齿形加工精度、中心距安装精度、轴系平行度三个核心参数达标,就能实现稳定的动力传递,相比带传动不存在打滑问题,相比链传动运转更平稳无多边形效应,适合传动比要求准确、中心距较小的平行轴传动场景。

  轮齿的抗弯强度按照传递额定扭矩的1.5倍安全系数校核,齿面接触强度满足长期啮合不出现点蚀的要求,在额定负载下连续运转时,轮齿的变形量控制在弹性范围内,不会出现断齿、塑性变形等失效形式。两个齿轮的齿数匹配可以根据实际传动比需求调整,本次展示的结构中两个齿轮齿数接近,传动比接近1:1,适合等转速的平行轴动力传递场景,如果需要变速,只需要调整两个齿轮的齿数比,保持中心距、模数一致即可快速适配不同的传动比需求,结构拓展性较强。装配过程中,需要先将两个齿轮分别压装到对应的传动轴上,保证齿轮端面与轴肩贴合无间隙,再调整两根轴的中心距与平行度,手动盘车检查轮齿啮合情况,确保啮合接触斑点位于齿面中部,接触面积达到齿高的40%、齿宽的50%以上,即可判定装配合格,后续运转过程中不需要频繁调整维护。
