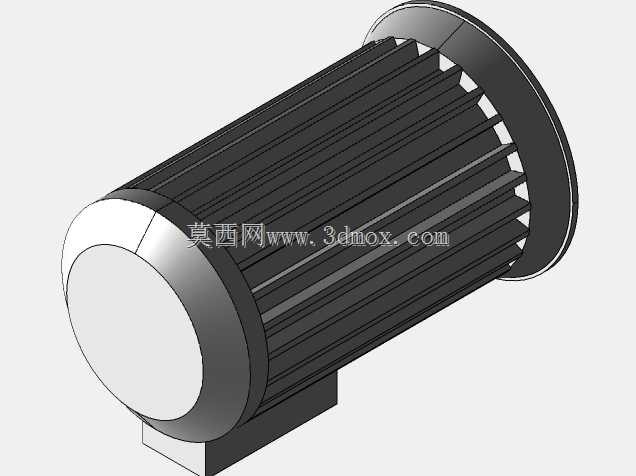

工业用卧式驱动电机外观结构三维数模

　　数模完整还原了电机的外壳散热筋结构——沿机壳轴向均匀排布的凸起筋条，是量产风冷电机的典型设计，实际运行中这些筋条能大幅增加壳体与空气的接触面积，配合后端自带的风叶随轴转动时形成的定向气流，能把绕组运行产生的热量快速散出，避免长时间负载运行时温升过高击穿绝缘层，这部分结构在做设备布局时需要特别注意，电机周边不能紧贴安装其他遮挡散热风道的部件，至少要预留出足够的通风间隙，否则会直接影响电机的额定输出功率和连续运行时长。做设备结构布局的时候，动力源的安装位往往是最先需要敲定的边界之一，这款卧式安装的驱动电机数模，还原了量产工业电机的典型外部结构特征，能直接用于设备整体装配的干涉校验、布局排布工作。从实际应用场景来看，这类电机广泛覆盖轻工输送线、小型机床进给单元、阀组驱动机构、仪器仪表配套动力端等场景，作为整台设备的动力输出核心，负责将电能转化为旋转机械能，通过轴端连接联轴器、带轮或者齿轮，把扭矩传递给下游执行机构。

　　从安装边界来看，数模还原了卧式电机的底脚安装结构，底脚上的安装孔位、中心高尺寸都符合通用工业电机的安装规范，选型配套时可以直接根据数模上的安装孔间距，提前在设备安装底板上加工对应的固定孔位，不需要等拿到实物再测绘尺寸，能大幅缩短设备的设计迭代周期。电机的前端盖、后端盖的止口配合尺寸也在数模上有准确体现，前端盖的轴伸端预留了密封件的安装位置，实际装配时可以根据防护等级要求，搭配对应的骨架油封或者防尘密封圈，避免车间内的金属切屑、粉尘、切削液溅入轴承位置，造成轴承磨损卡滞。设计思路上，这款电机的外部结构完全遵循工业电机的成熟设计逻辑，机壳采用一体化的拉伸壳体结构，散热筋与壳体一体成型，既保证了壳体的结构强度，能承受定子压装时的压力，也减少了额外的散热部件装配工序；两端端盖通过螺栓与机壳紧固，止口定位的方式能保证前后轴承的同轴度，避免转子转动时出现扫膛问题；后端的风罩采用圆弧过渡的结构，既可以引导气流沿散热筋轴向流动，也能防止外部异物触碰旋转的风叶造成安全事故。

　　在做三维装配的时候，这款数模可以直接导入装配体，用来校验电机与周边部件的安全距离：比如轴伸端连接联轴器时，要确认联轴器的外径不会和电机前端盖发生干涉，电机接线盒的位置要预留出足够的接线操作空间，方便后期线缆接入和维护检修，底脚安装时要注意安装面的平面度要求，避免强行紧固螺栓造成机壳变形，卡滞内部转子。很多刚入行的结构工程师在做设备布局时，经常会忽略电机的实际外形尺寸，只参考样本上的标称长宽高，结果实际装配时才发现散热筋和风罩的突出部分和周边的机架、护罩发生干涉，这款数模把所有外部的凸起结构都做了准确还原，包括接线盒的凸起高度、风罩的最大外径、底脚的突出厚度，能完全避免这类布局失误。

　　另外从传动匹配的角度，这款电机的轴伸尺寸、键槽规格都符合通用标准，搭配不同的传动部件时，可以直接在数模上完成配合校验，比如搭配同步带轮时确认带轮的轴向固定空间，搭配减速机时确认输入法兰的对接尺寸，不需要反复核对二维样本的尺寸标注。实际生产中，这类中小功率的卧式电机是工业现场用量最大的动力部件之一，从自动化生产线的单个输送辊道驱动，到小型加工设备的主轴驱动，再到各类阀门、泵体的动力配套，几乎覆盖了制造业的各个传动场景，准确的三维数模能让结构工程师在设计阶段就完成所有的布局校验，减少后期加工装配时的整改工作量，避免因为尺寸不符造成的零件返工、安装位调整等问题，提升整体的设计效率。
