商用车低转速高扭矩外转子电机结构

这款外转子电机的结构设计，核心瞄准商用车动力输出场景的实际需求，区别于常规内转子电机的布局逻辑，将转子组件布置在定子外侧，直接适配轮边驱动、滚筒直驱这类省去中间传动环节的应用场景，能大幅降低传动链路的功率损耗，在商用车频繁启停、低速重载的运行工况下，优势尤为突出。从实际用途来看，这类电机可直接集成在商用车的驱动轮组内，或是作为皮带输送线、重载辊筒的直驱动力源，不需要额外加装减速箱来放大扭矩，既减少了整车或设备的装配空间占用，也降低了传动部件的故障点，日常运维的复杂度也随之下降。

功能特性层面，该结构天生具备低转速、高扭矩的输出特性，外转子的转动惯量更大，运行时的转速波动更小，带载启动的能力更强，面对商用车满载起步、爬坡这类需要大扭矩输出的工况，不需要拉高转速就能输出足够的牵引力，能有效避免电机过载过热的问题。定子绕组内嵌在中心固定轴的基座上，散热路径直接连通中心安装轴，相比内转子电机绕组在内部、热量难以散出的问题，这种结构的散热效率更高，长时间重载运行时的绕组温升更可控，能延长绝缘结构的使用寿命。

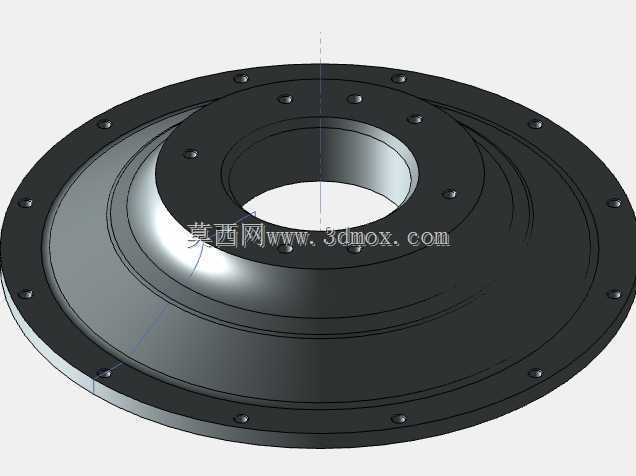

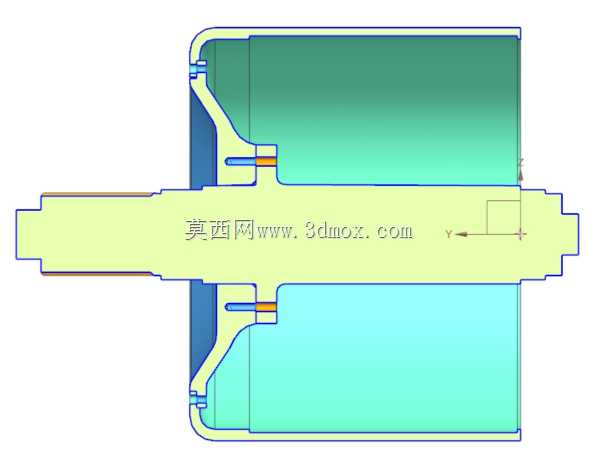

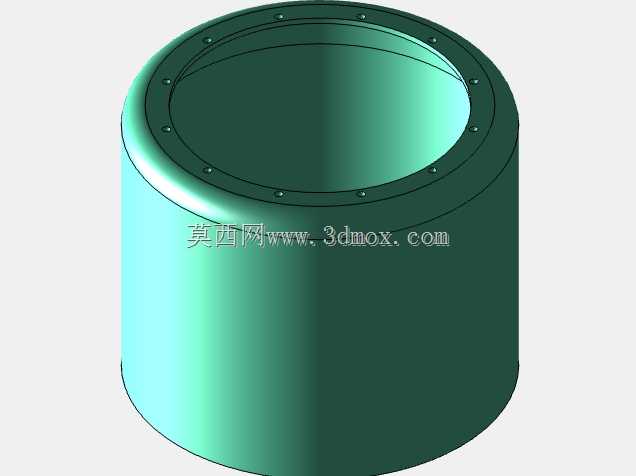

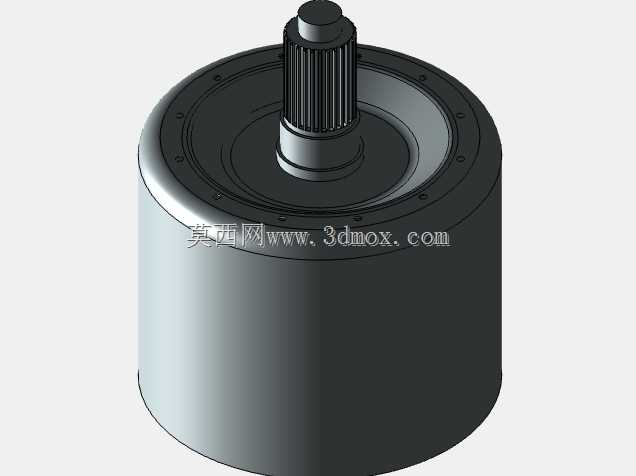

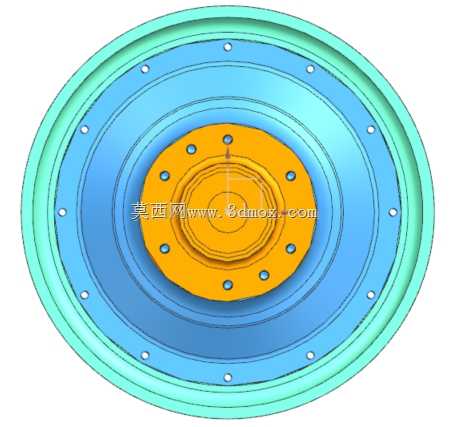

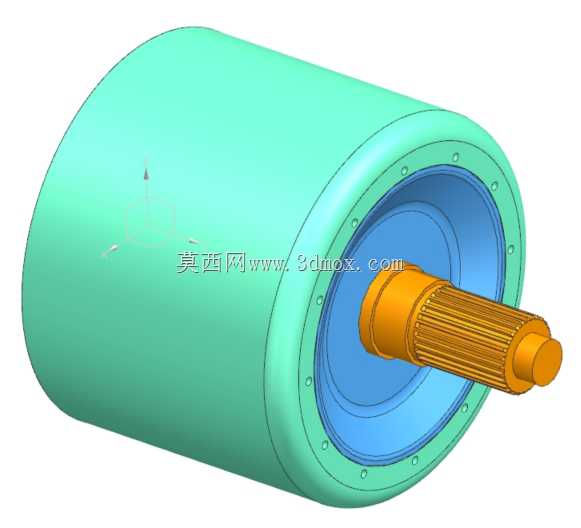

设计思路上，整体采用筒式外壳一体化结构，外转子的筒形壳体既是磁钢的安装载体，也承担了防护外壳、散热筋的功能，壳体外侧不需要额外加装散热风扇，依靠车辆行驶或是设备运行时的自然气流就能带走表面热量，进一步简化了整体结构。输出端采用花键轴结构，花键的齿形参数匹配商用车驱动桥、传动轮毂的标准接口，安装时不需要额外定制转接法兰，能直接和现有商用车的传动部件对接，降低适配改造成本。端盖部分采用周向均布的螺栓连接结构，螺栓孔的位置度公差控制在0.02mm以内，保证转子转动时的同轴度，避免运行过程中出现扫膛、偏磨的问题。中心轴的两端预留了标准轴承安装位，轴承选型匹配重载工况的径向载荷要求，能承受车辆行驶过程中来自路面的径向冲击，避免轴承受损导致的转子偏心问题。

外形尺寸与安装边界方面，整体为圆柱形结构，最大外径适配常规商用车轮辋的内部安装空间，轴向长度控制在不超出轮辋端面的范围内，不会和车辆的转向节、制动部件产生运动干涉。安装基准面设置在中心轴的两端轴肩位置，轴肩的端面跳动公差控制在0.01mm以内，安装时只需要将两端轴肩固定在车桥的安装支架上，就能保证电机的安装精度，不需要额外做同轴度校准。出线孔设置在中心轴的非输出端，线缆从轴中心的通孔穿出，避免转子转动时剐蹭线缆，同时出线位置配备了标准的防水密封接头，能满足商用车户外行驶、涉水工况的防护要求。转子壳体的内壁设置了磁钢安装卡槽，磁钢采用嵌入式安装加粘接固定的方式，能承受高转速下的离心力，避免磁钢脱落导致的电机故障。整体结构没有多余的冗余部件，所有的结构特征都服务于功能需求，既控制了整体重量，也保证了结构强度，能满足商用车全生命周期的使用强度要求。
