自行车传动用斜齿锥齿轮结构设计

这款锥齿轮主要应用于自行车传动系统中，承担动力换向与扭矩传递的核心作用，在自行车的传动布局里，这类锥齿轮常被用于轴传动结构的车型中，替代传统链条传动的部分换向功能，解决动力轴线相交场景下的运动传递问题。从实际使用场景来看，自行车在骑行过程中，脚踏输入的动力需要根据车架布局调整传递方向，锥齿轮的轮齿呈锥形分布，能够在两轴线呈相交角度的状态下实现稳定啮合，相比直齿锥齿轮，斜齿结构的轮齿在啮合过程中是逐步接触再逐步脱离的，重合度更高，骑行过程中传动的平顺性更好，不会出现直齿啮合时的冲击感，尤其是在低速大扭矩的起步踩踏阶段，能有效降低啮合噪音，减少轮齿的瞬时冲击载荷，延长零件的实际使用寿命。

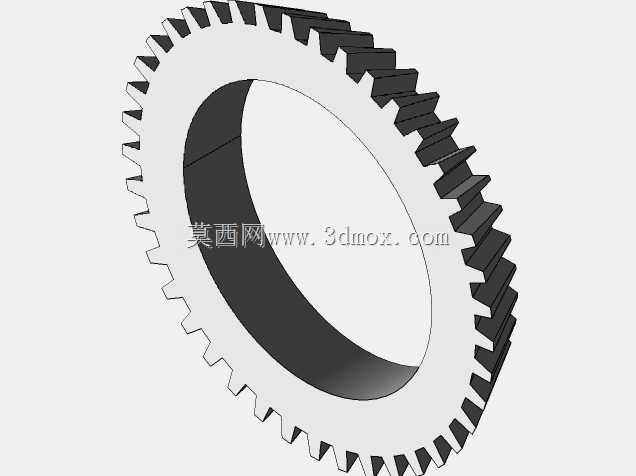

从设计思路层面来看，这款锥齿轮的轮齿采用斜向排布的锥形齿结构，齿顶与齿根沿着锥面方向均匀分布，齿厚从大端到小端逐步递减，这种设计是为了匹配锥齿轮啮合时的节锥运动规律，保证轮齿在整个啮合行程中接触线连续变化，避免出现啮合干涉。齿轮的内孔为光滑通孔结构，主要用于与传动轴进行配合安装，安装时需要保证齿轮的节锥顶点与两传动轴的交点完全重合，否则会出现轮齿偏载、啮合间隙不均的问题，严重时甚至会出现卡滞、打齿的故障。齿轮的端面为平整的环形定位面，安装时可以通过轴肩或者锁紧挡圈实现轴向定位，限制齿轮在传动轴上的窜动，保证啮合位置的稳定性。

在外形尺寸与安装边界方面，这款锥齿轮的外径尺寸根据自行车传动系统的扭矩需求设计，整体齿圈宽度控制在适配自行车车架安装空间的范围内，不会与周边的车架管件、传动护罩产生运动干涉。轮齿的齿形参数经过匹配计算，模数选取兼顾了传动强度与结构紧凑性，既能够承受日常骑行过程中的踩踏扭矩，又不会因为齿形过大导致整体结构笨重，符合自行车轻量化的设计需求。齿面的加工精度满足中等载荷下的传动要求，齿向的斜角设计经过优化，在保证重合度的同时，不会产生过大的轴向分力，降低对传动轴支撑轴承的轴向载荷要求，减少轴承选型的成本与安装空间占用。

在实际功能特性上，这款锥齿轮的传动比稳定，能够准确将脚踏端的动力按固定比例传递到驱动轮端，不会出现打滑或者传动比波动的问题，相比链条传动，采用这类锥齿轮的轴传动结构不需要定期润滑、调整链条张紧度，维护成本更低，也不会出现链条掉链、沾污衣物的问题。齿轮的整体结构为一体化加工成型，轮毂与齿圈之间没有拼接结构，整体刚性更好，能够承受骑行过程中的瞬时冲击载荷，比如颠簸路面、突然发力踩踏时的扭矩冲击，不会出现齿根断裂的问题。在装配过程中，需要注意调整两配对锥齿轮的啮合间隙，间隙过大会导致传动回程差大、骑行时出现旷量，间隙过小则会导致轮齿啮合过紧、转动阻力大、磨损加快，合适的啮合间隙能够保证传动效率与使用寿命的平衡。

从工程应用的角度来看，这类锥齿轮除了应用在自行车传动系统中，其设计逻辑也可以延伸到其他小功率、相交轴传动的机械设备中，比如小型输送设备、轻工机械的传动机构，但针对自行车的使用场景，这款齿轮在重量、强度、安装尺寸上做了针对性的优化，比如在保证齿根强度的前提下，尽可能缩减轮毂的厚度，降低零件的整体重量，齿面的粗糙度控制也兼顾了耐磨性与加工成本，适合批量生产应用。在建模过程中，需要严格按照锥齿轮的齿形生成逻辑，先确定节锥、分锥、顶锥、根锥的参数，再通过斜齿的螺旋角生成轮齿的三维曲面，保证齿形的准确性，避免后续加工或者3D打印出来的样件出现啮合不良的问题，同时内孔的尺寸公差需要根据配合的传动轴尺寸进行合理选取，保证安装时的配合精度既满足定位要求，又不会出现装配困难的情况。
