高精度渐开线斜齿圆柱传动齿轮结构

在各类需要平稳动力传递的机械传动场景中，斜齿圆柱齿轮始终是核心传动部件之一，相比直齿圆柱齿轮，其啮合过程是逐步切入、逐步脱开的，齿面接触线沿齿向呈斜线分布，重合度更大，传动过程中冲击、振动与噪声都能得到有效控制，尤其适合中高速、重载的传动工况。这款斜齿轮的设计围绕通用传动场景的安装适配需求展开，齿廓采用标准渐开线齿形，齿向带有固定螺旋角，在啮合时多对轮齿可同时参与承载，单齿承受的载荷被有效分摊，不仅能提升整体承载能力，也能让传动过程更顺滑，避免直齿轮传动常见的啮合冲击问题。

从实际应用场景来看，这类斜齿轮可适配减速器、机床主轴传动箱、自动化输送设备动力端、轻工机械传动模组等多种设备的动力传递环节，既可以作为平行轴传动系统的主动轮使用，也可搭配参数匹配的同模数斜齿轮作为从动轮完成扭矩与转速的转换。设计过程中首先确定了模数、齿数、压力角等核心基础参数，齿顶圆、齿根圆的尺寸严格按照渐开线圆柱齿轮的标准规范计算，中心孔的尺寸适配常规的传动轴安装公差，孔内预留了键槽安装位，可通过平键实现齿轮与轴的周向固定，避免传动过程中出现相对转动导致的传动失效。

齿向螺旋角的选取兼顾了传动平稳性与轴向力控制的平衡，螺旋角过大会导致传动时轴向力激增，对支撑轴承的轴向承载能力提出过高要求，过小则无法体现斜齿轮传动平稳的优势，最终选定的螺旋角参数可在常规深沟球轴承或角接触轴承的承载范围内，最大化发挥斜齿轮的传动性能。齿宽的设计结合了承载需求与安装空间限制，足够的齿宽可保证轮齿接触强度，避免齿面过早出现点蚀、磨损等失效形式，同时控制齿宽尺寸不会过度占用传动箱内的安装空间，适配多数紧凑型传动模组的布局要求。

从安装边界来看，齿轮的轴向定位可通过轴肩与轴用挡圈配合实现，齿顶圆与传动箱内壁预留了足够的安全间隙，避免运转过程中齿顶与箱体发生剐蹭，啮合侧隙的设计考虑了加工误差、热膨胀以及润滑膜厚度的需求，既不会因侧隙过大导致传动回程误差超标，也不会因侧隙过小出现运转卡滞、齿面润滑不足的问题。轮齿的齿根过渡圆角做了优化处理，可有效降低齿根处的应力集中，提升轮齿的弯曲疲劳强度，在长期交变载荷作用下能减少断齿风险。

实际选型使用时，需要注意配对齿轮的模数、压力角、螺旋角参数必须完全匹配，且螺旋方向相反，才能保证平行轴之间的正确啮合，安装时需要保证两轴的平行度公差在允许范围内，否则会出现齿面接触偏载，导致局部磨损加剧，大幅缩短齿轮使用寿命。齿轮的润滑可根据工况转速选择油浴润滑或脂润滑，高速工况下采用油浴润滑可同时带走啮合产生的热量，降低齿面工作温度，低速重载工况下可采用极压润滑脂提升齿面承载能力。

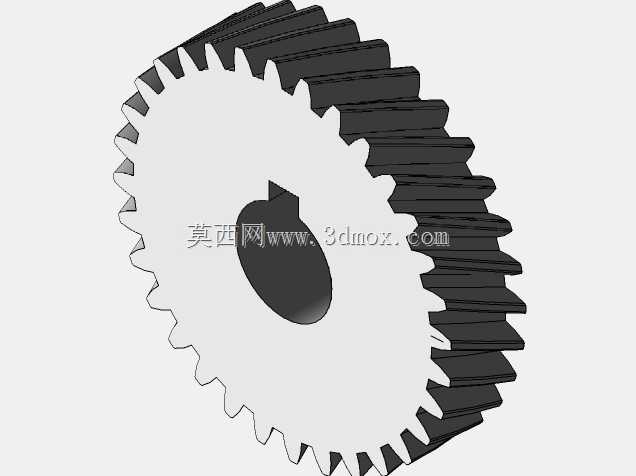

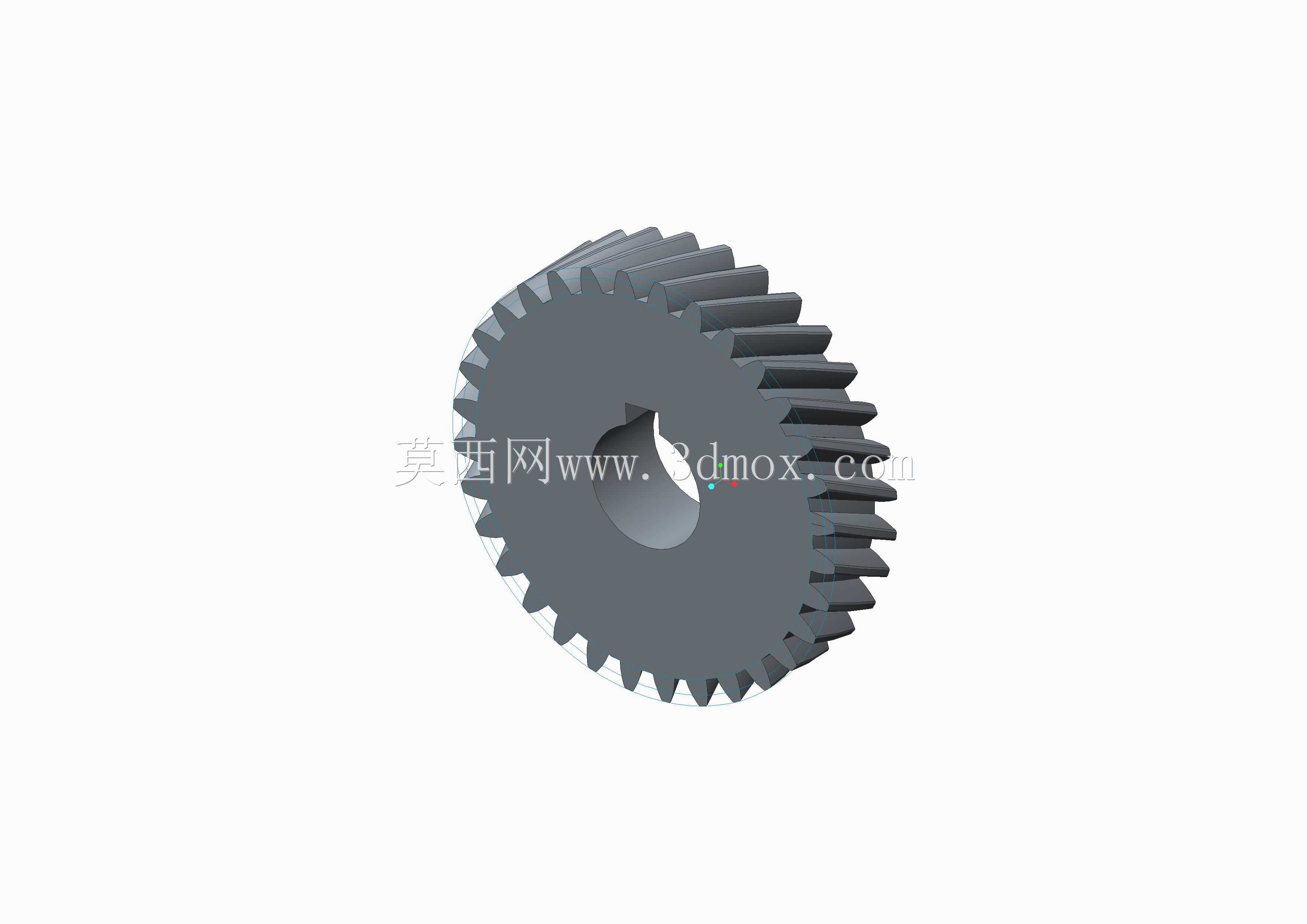

这款斜齿轮的三维结构完整还原了实际加工后的成品形态，从齿廓曲面到中心安装孔、键槽的细节都做了准确呈现，可直接用于传动系统的装配干涉检查、运动仿真模拟，也可作为后续齿轮受力分析、工艺编制的基础模型，帮助结构设计人员在方案阶段快速完成传动链路的搭建与验证，减少后续实物试制阶段的改模成本，缩短设备研发周期。在传动系统布局时，可根据实际传动比需求搭配不同齿数的配对齿轮，实现不同的转速扭矩转换需求，适配不同功率等级的动力输入，从小型自动化设备的轻载传动到中型工业设备的中载传动场景都能覆盖。
