小型机械连接用叉形轴后肋结构

在小型轻工机械、便携传动装置、台式实验设备的动力传递路径中，这类叉形轴后肋属于容易被忽略但直接影响连接可靠性的受力构件，日常选型和建模时很多新手会直接简化成直角折弯结构，实际装机后很容易在交变载荷下出现根部开裂的问题。从实际应用场景来看，这类构件主要布置在转轴末端与操作拨叉、联动摆臂的衔接位置，既承担轴端的径向支撑作用，又要传递摆臂带来的扭转力矩，常见于小型手动换挡机构、台式设备的档位切换组件、小型农机的操纵联动结构里，工作时不会承受大吨位的冲击载荷，但需要长期承受反复摆动带来的交变应力，对结构的应力分散设计要求比较高。

从功能特性上看，这个构件下端的筒状结构是直接套在对应直径的销轴上的，内孔的尺寸公差需要控制在H7级别，和销轴配合时既要保证转动顺畅无卡滞，又不能有过大的间隙避免摆动时出现旷量，筒壁的厚度是根据传递的最大扭矩核算的，太薄会出现销轴孔胀裂的问题，太厚则会增加不必要的重量，不符合小型机械轻量化的设计要求。上端的叉形开口是用来卡接联动部件的，两个叉臂的平行度公差需要控制在0.05mm以内，否则安装时会出现对接部件装不进去、或者摆动时两侧受力不均的问题，叉臂端部的直面是用来和对接件的端面贴合限位的，保证摆动到极限位置时不会出现过位滑脱的情况。

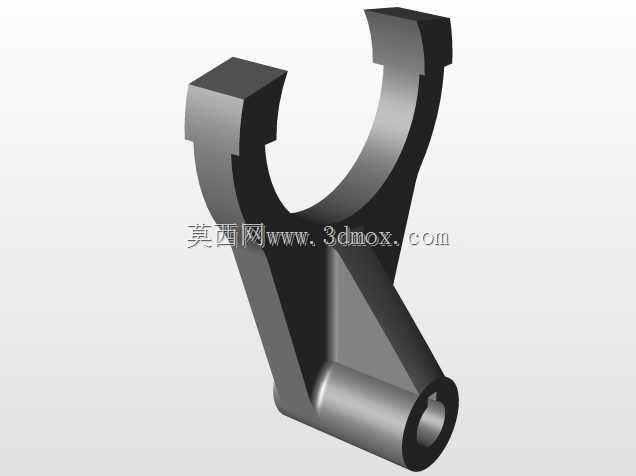

设计思路上，这个构件没有采用常规的直角过渡连接，而是在叉臂和下端筒座之间做了大弧度的加厚肋条连接，这也是这类轴肋结构最核心的设计点——很多初做设计的人员会直接把叉臂和筒座垂直焊接或者直角拼接，实际受力时直角位置会出现严重的应力集中，反复摆动几十次就会出现裂纹，而顺着应力传递方向做的弧形加厚肋，能把叉臂受到的侧向力顺畅传递到整个筒座的圆周面上，把局部的集中应力分散到更大的接触面积上，大幅提升构件的疲劳寿命。肋条的厚度是从叉臂根部向筒座方向逐渐加厚的，既不会在叉臂位置造成多余的材料堆积，又能在应力最大的连接根部保证足够的结构强度。

从安装边界来看，这个构件的整体外轮廓没有突出的尖锐棱角，所有非配合面都做了R2以上的圆角处理，避免安装时划伤操作人员，叉臂的开口宽度是和对接部件的厚度匹配的，安装时不需要额外加装调整垫片，只要对准销轴插入后在端部加装卡簧就能完成轴向限位，不需要复杂的紧固工序，适合小型设备的快速装配需求。筒座的轴向长度比配合销轴的接触长度短1mm，保证安装后卡簧能完全贴紧筒座端面，不会出现轴向窜动。叉臂的外侧做了小角度的拔模斜度，如果采用压铸或者粉末冶金工艺批量生产的话，可以直接脱模不需要后续额外的机加工，能有效降低批量生产的成本。

实际建模的时候需要注意，肋条和叉臂、筒座的衔接位置要做完全的相切过渡，不能出现硬边，否则有限元分析的时候会在硬边位置出现虚假的应力集中点，影响结构强度核算的准确性。内孔的位置要和叉臂的对称中心完全重合，偏心量不能超过0.02mm，否则摆动时会出现力矩偏移，长期使用会加剧销轴的磨损。这类构件虽然尺寸不大，但是在整个联动机构里起到的是力传递的枢纽作用，任何一个尺寸的偏差都可能导致整个操纵机构卡滞或者失效，设计时需要结合实际的摆动角度、传递扭矩大小反复核算肋条的厚度和过渡弧度，不能直接照搬类似结构的尺寸，要根据实际的工况参数做针对性的调整。
