Creo环境下搭建的管道装夹固定组件结构

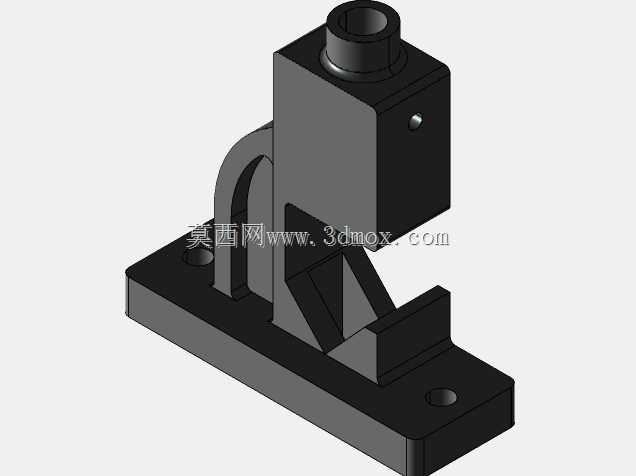

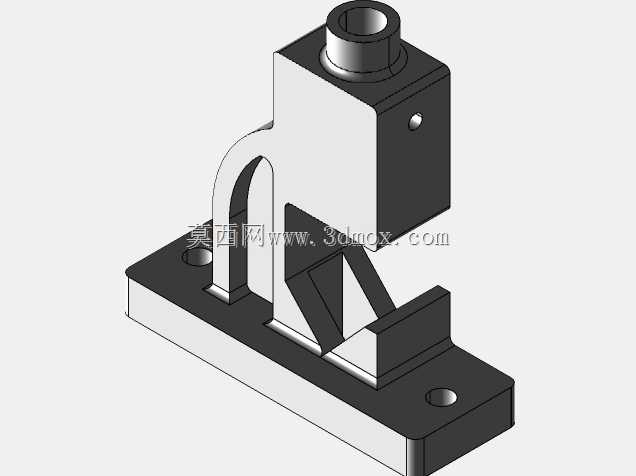

　　在流体输送管路的现场装配、检修以及阀类部件配套测试场景中，这类管钳组件是管路工位上的核心装夹定位部件，区别于手持管钳的便携作业属性，这款固定式的管钳结构是集成在管路测试台、预装工作台架上的专用装夹单元，主要承担金属硬管、复合软管在对接、试压、端口加工工序中的刚性固定作用，避免管件在受力时出现周向转动、轴向窜动的问题，保障后续装配或检测工序的精度稳定性。从结构设计逻辑来看，整个组件采用分体式装配思路，底部的安装底板作为整个装夹结构的承载基准，底板上预留的两个沉头安装孔可以直接通过内六角螺栓固定在工作台的T型槽或者预制安装面板上，安装孔的孔距按照常规工装台的通用安装间距设置，不需要额外加工转接板就能完成快速部署，底板的厚度经过受力校核，在夹持公称通径50以内的钢管施加最大夹紧力时，底板的平面变形量控制在0.02mm以内，不会因为长期受力出现翘曲影响装夹同轴度。

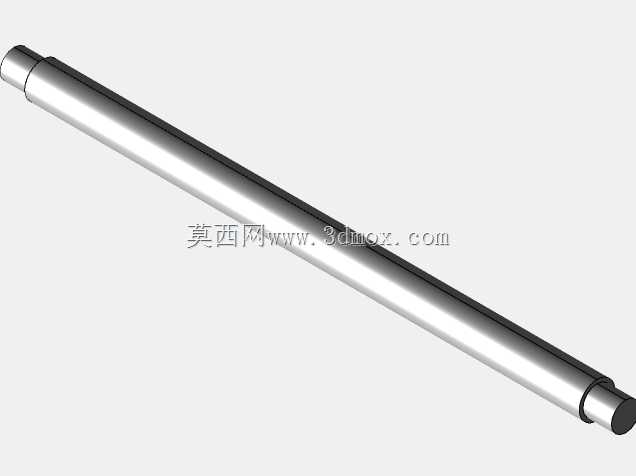

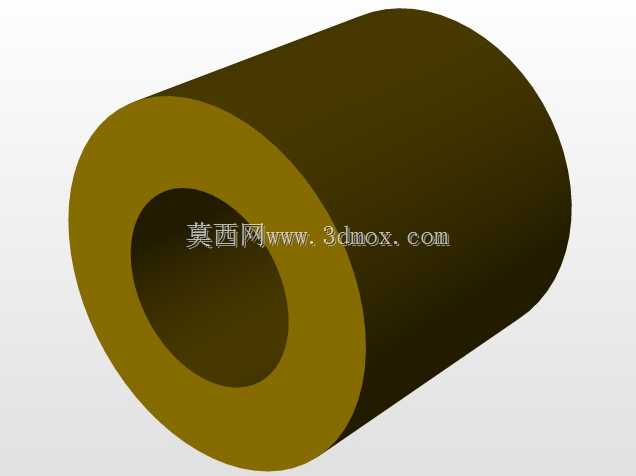

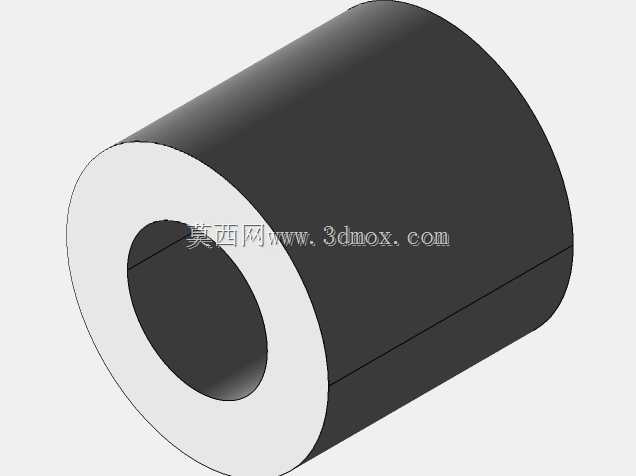

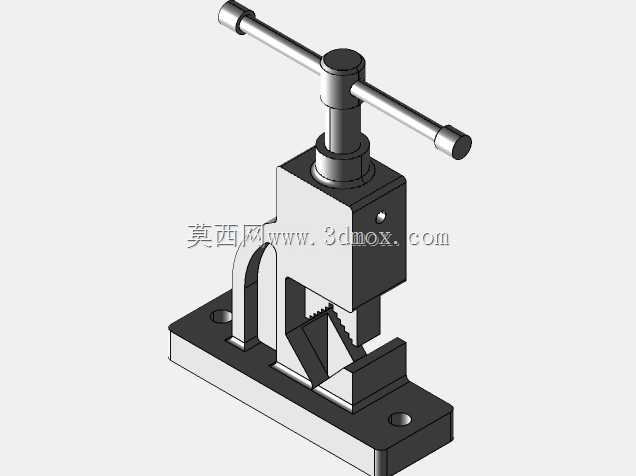

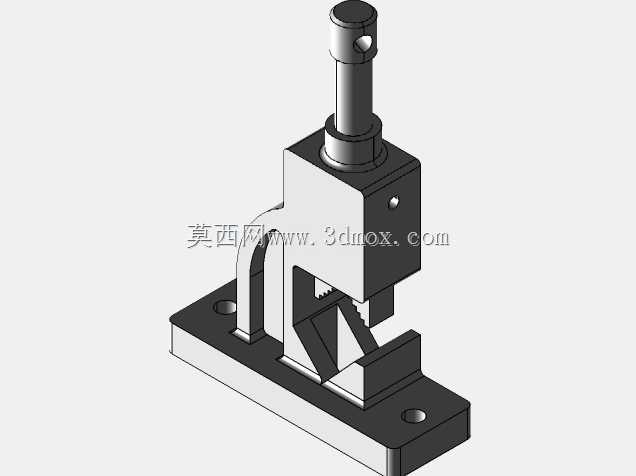

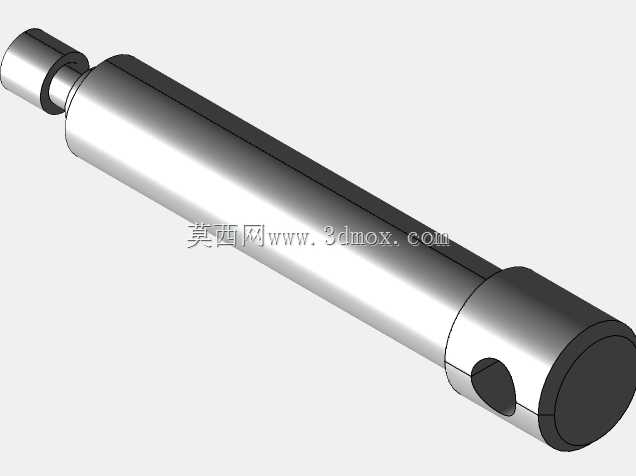

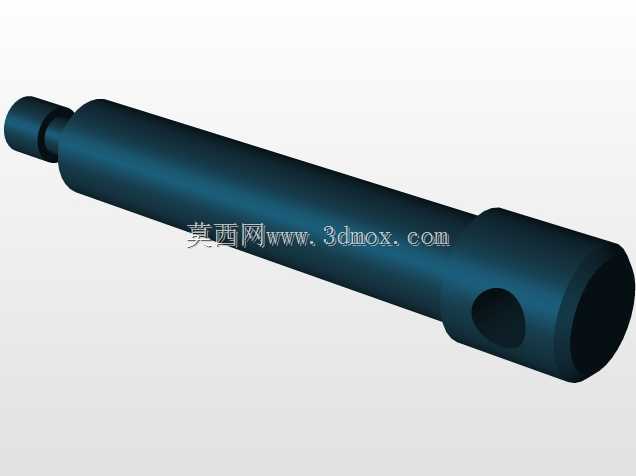

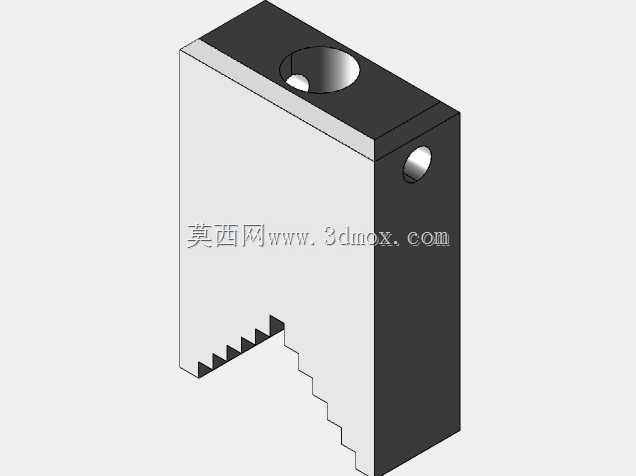

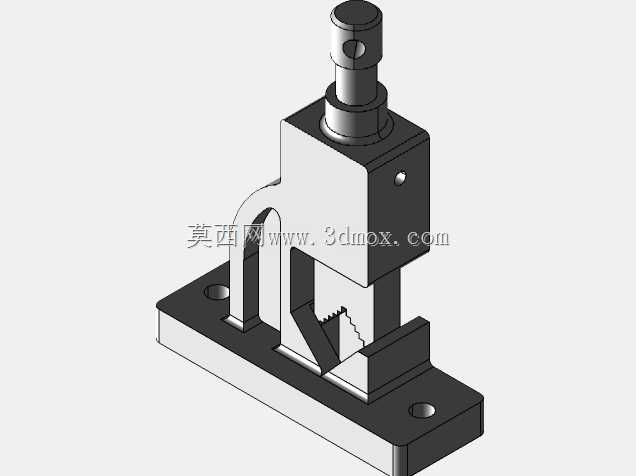

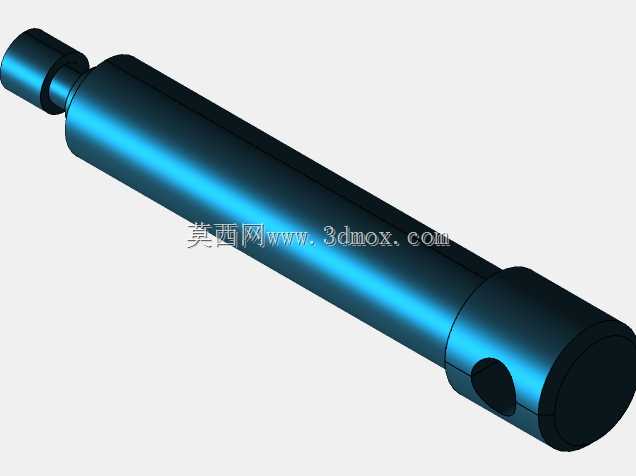

　　立板与底板之间采用三角加强筋的焊接式结构（三维模型中为一体化建模还原焊接后的实体形态），这种加强结构可以抵消夹紧动作产生的侧向弯矩，避免立板在长期反复受力后出现倾斜偏移，立板上部集成的夹紧执行模块，内部预留了楔形夹紧块的滑动行程空间，侧面的紧定螺钉孔用来安装锁紧限位件，顶部的圆柱导向孔是夹紧压头的运动导向通道，压头下行时可以配合底部的V型定位槽对管件形成周向全包裹的夹紧约束，V型槽的夹角设置为90度，能够兼容不同外径的圆管类工件，不需要更换夹块就能覆盖常用规格管路的装夹需求。在实际产线应用中，这类固定管钳组件通常会成对布置在管路预装工位的台面上，两个夹座的间距可以根据待装管件的长度灵活调整，配合台面上的长度刻度标识，能够快速定位管件的插接深度，在阀门与管路的对接装配工序中，一侧夹座固定阀体端的连接管道，另一侧夹座固定待接入的管段，调整好同轴度后锁紧两侧夹钳，作业人员就可以双手操作完成紧固件拧紧或者焊接作业，不需要额外扶持工件，大幅降低管路对接的错边量。

　　设计过程中特意将夹紧力的作用线与管件的中心轴线设置在同一水平面，避免夹紧时产生向上或者向下的分力导致管件翘起，压头的端面做了网纹滚花的结构预留（模型中通过纹理特征还原该结构），增大与管件外壁的接触摩擦力，即使是表面带有轻微油污的无缝钢管，也能提供足够的锁紧摩擦力，不会出现夹持有打滑的问题。整个组件的所有棱角位置都做了R2的圆角倒钝处理，避免作业人员在操作过程中被尖锐边角划伤，符合机械工装的安全设计规范，活动部件之间预留了0.1mm的装配间隙，保证在车间多粉尘的环境下，不会因为碎屑堆积导致夹紧动作卡滞，日常维护只需要定期在导向孔位置涂抹少量润滑脂就能长期稳定运行。

　　从安装边界来看，整个组件的总高度控制在180mm以内，底板的长宽尺寸为160mm*80mm，在工作台面上占用的安装空间很小，不会和周边的试压接头、扭矩扳手等作业工具产生空间干涉，适合在紧凑的管路装配工位上密集布置，同时整个结构没有采用复杂的异形曲面，所有结构特征都可以通过常规的铣削、钻削工艺完成加工，加工成本低，备件替换方便，即使夹块出现磨损，也可以快速拆卸更换，不需要整体报废整个组件。
