带无线监测功能的风冷式电力变压器结构设计

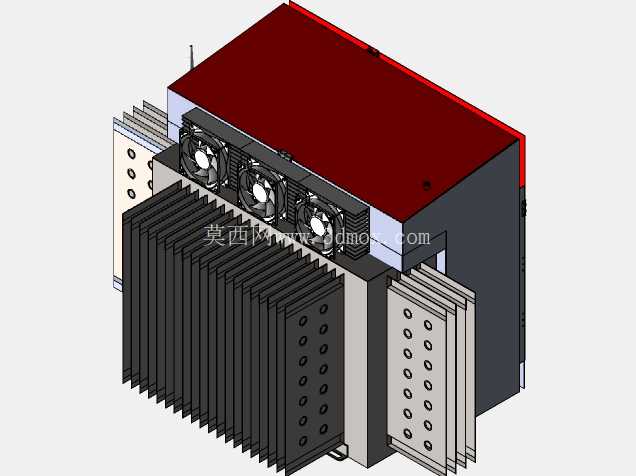

　　在工业供配电、分布式新能源并网、大型数据中心供电等场景中，电力变压器的运行状态直接决定整套供电系统的稳定性，传统变压器多依赖人工巡检或有线传感采集运行参数，布线复杂且在高电磁干扰环境下信号传输稳定性不足，这款集成无线监测模块的风冷式变压器结构，正是针对这类现场痛点完成的三维结构设计。从结构布局来看，设备主体采用侧置散热翅片组加顶部轴流风机的组合散热方案，区别于传统自然冷却变压器的全包裹外壳，该设计将高密度铝制挤压翅片直接固定在铁芯绕组的导热安装面，减少热传导路径上的接触热阻，三组轴流风机沿翅片组进风方向平行排布，风机与翅片之间预留15mm的均风腔，避免气流直吹翅片造成的局部散热不均，翅片表面冲压有等距排列的导流凸点，打乱层流边界层提升换热效率，在额定负载下可将绕组温升控制在国标允许的阈值范围内。

　　设备的接线端采用分层叠装的母排结构，两侧伸出的接线母排预留了标准的螺栓安装孔位，母排与主体之间设置了绝缘隔层，不同电压等级的接线区域通过绝缘挡板做物理隔离，避免现场接线时出现误触风险，母排的伸出长度经过尺寸校核，既满足电缆终端的接线操作空间要求，也不会超出柜体安装的宽度边界，适配常见的低压配电柜内安装尺寸。顶部的无线监测模块集成在独立的屏蔽仓内，仓体采用金属屏蔽结构隔绝变压器自身的电磁干扰，模块可实时采集绕组温度、运行电流、输出电压等核心参数，通过无线信号传输至后台监控系统，无需额外布置信号线缆，模块仓顶部预留了天线安装位，天线伸出高度经过优化，不会影响设备顶部的吊装与安装操作。

　　从安装边界来看，设备底部预留了标准的槽钢安装孔位，孔距匹配行业通用的变压器安装支架尺寸，整体宽度控制在常规低压柜的单柜安装宽度范围内，高度方向预留了顶部接线与风机维护的操作空间，侧面的散热翅片与柜体侧壁之间预留了足够的进风通道，避免因安装空间局促造成散热效率下降。设计过程中针对散热结构做了多轮的结构优化，最初的方案采用单组大尺寸风机，实际模拟中发现翅片组上下端风速差过大，上端散热余量充足但下端温升超标，调整为三组小尺寸轴流风机沿翅片高度方向排布后，整个翅片面的风速均匀度提升了40%以上，同时风机的运行噪音也有所降低；母排结构最初采用单块厚铜板设计，不仅成本较高，而且现场接线时弯折调整难度大，改为分层叠装的薄母排组合后，既满足载流量要求，也具备一定的形变余量，可抵消设备运行过程中热胀冷缩产生的应力。

　　设备的外壳主体采用拼接式结构，顶部盖板通过快拆螺丝固定，日常维护时无需完全拆解设备即可完成风机与监测模块的更换，侧面的绝缘挡板采用卡槽式固定，拆卸后可直接暴露接线母排，方便现场接线作业。在实际选型应用中，这款结构的变压器可直接替换同容量的传统油浸式或干式变压器，无需改动原有安装基础，无线监测功能可接入现有工厂的设备运维系统，实现运行状态的远程实时监控，减少人工巡检的工作量，尤其适合布线难度大、电磁环境复杂的工业现场，以及对供电可靠性要求较高的数据中心、精密生产车间等场景，结构设计上充分考虑了现场安装、运维、散热、电磁兼容等多维度的实际需求，所有结构尺寸都经过装配干涉校验，各部件之间的安装间隙满足机械装配与电气安全距离的相关要求。
