机加工用V型夹紧定位块组结构设计

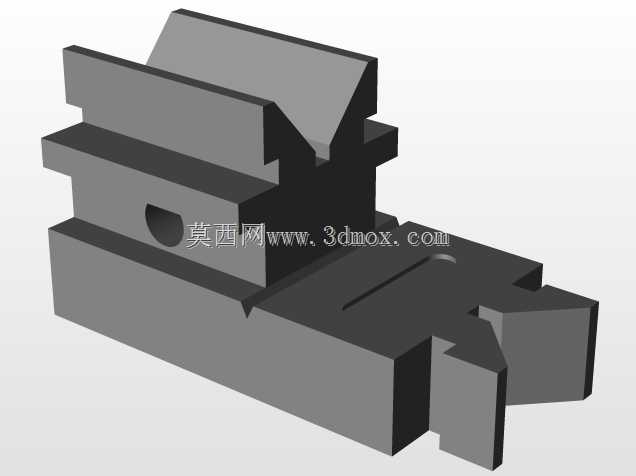

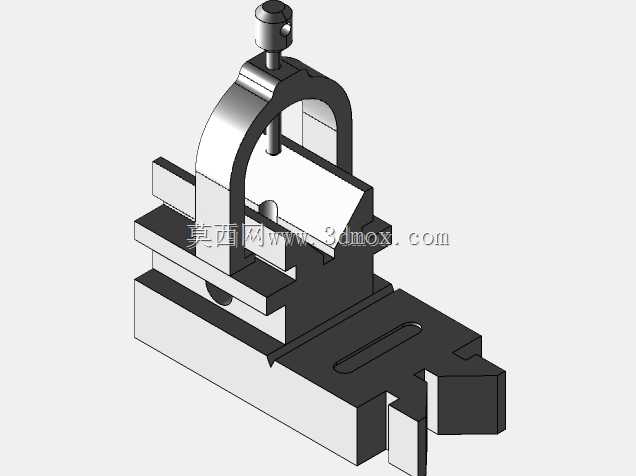

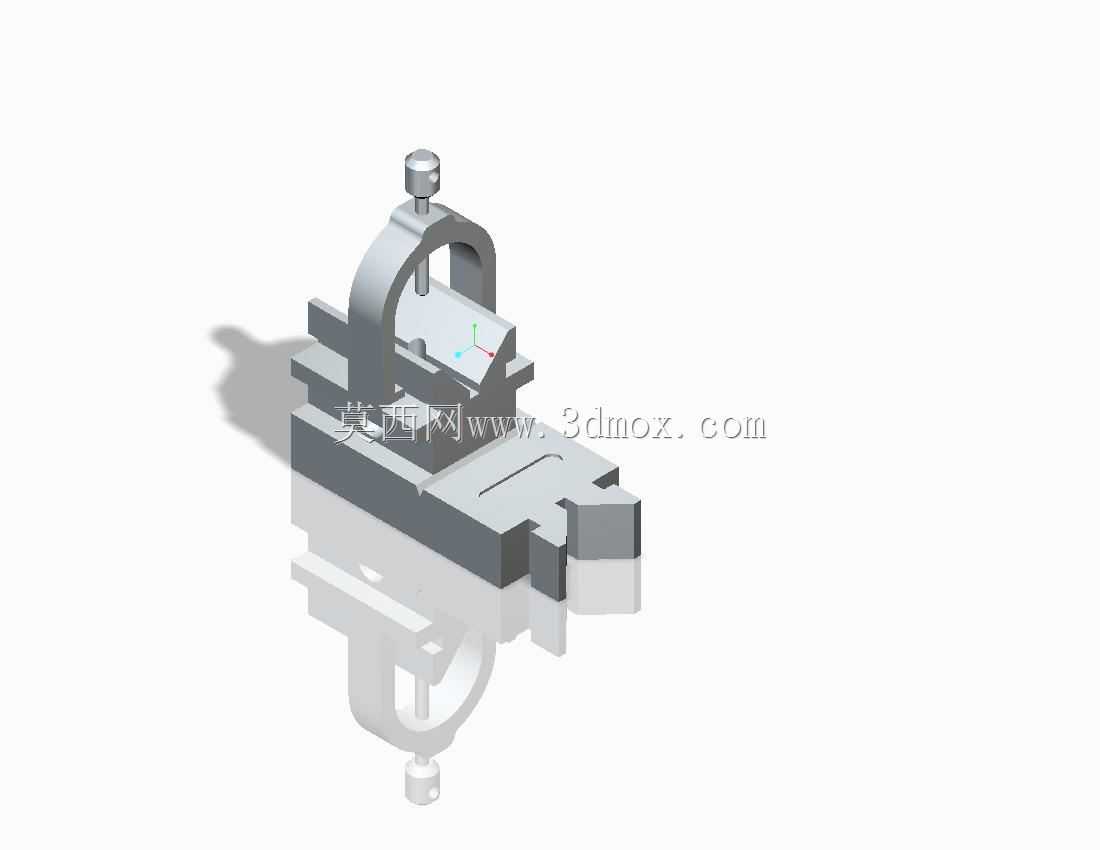

这套V型块组装结构，核心服务于机加工、检测工序里的轴类、套类回转体零件装夹定位场景，在普通铣床、磨床、钻床的工序装夹，以及三坐标测量机的工件定位环节都有广泛适配性，属于手动夹紧类工装的典型结构。整套组件的功能逻辑围绕V型面的自定心特性展开，下方的固定V型座承担主要的定位支撑作用，上方的拱形压架配合锁紧螺杆，实现对工件的垂直方向压紧，避免工件在切削力、检测触测力作用下出现位移或转动。

从设计思路来看，这套结构优先考虑了装夹的通用性与操作便捷性，固定V型座的V型夹角采用90度通用设计，可适配一定直径范围内的回转体零件，无需针对单一零件定制V型面，降低小批量多品种加工的工装成本。压架采用拱形跨接结构，跨距覆盖V型座的有效定位宽度，压紧力可均匀作用在工件上部，避免单点压紧导致的工件变形，尤其是针对薄壁轴类零件的装夹，这种跨接压合的方式能有效减少装夹应力带来的形位公差超差问题。锁紧螺杆的端部设计有球面压头，压紧过程中可自适应工件表面的微小角度偏差，避免压痕过深同时保证压紧力的稳定传递，螺杆采用梯形螺纹设计，具备良好的自锁性能，装夹完成后不会因为加工振动出现松脱。

安装边界方面，整套V型块组的底座采用标准槽用螺栓连接结构，可直接适配机床工作台上的标准T型槽间距，底座底面做了平面度精磨处理，安装后与工作台面的贴合度可达0.02mm以内，保证定位基准的稳定性。V型座的有效定位长度覆盖常见短轴类零件的装夹长度需求，当工件长度超出单组V型块支撑范围时，可通过两组同规格V型块组配合使用，实现长轴类零件的两端支撑定位。压架的开合高度预留了足够的工件取放空间，松开锁紧螺杆后，压架可绕一侧的连接销轴翻转，无需完全拆下螺杆即可完成工件的装卸，大幅缩短工序间的装夹辅助时间。

在实际使用场景中，这套V型块组除了常规的机加工装夹，还可配合划线平台完成轴类零件的划线工序，V型面的自定心特性可快速找正工件的中心轴线，减少划线找正的时间。结构上所有受力部件都做了刚性强化，V型座采用整体式结构而非焊接拼接，长期受夹紧力与切削冲击力作用下不会出现结构变形，V型定位面做了淬火处理，表面硬度可达HRC45-50，耐磨性能优异，长期使用后定位面的磨损量极小，可长期保持定位精度。压架与底座的连接销轴采用间隙配合设计，翻转过程顺滑无卡滞，销轴端部设置有轴向限位结构，避免翻转过程中销轴脱出造成零件散落。

整套结构没有复杂的传动或气动液压元件，纯机械手动操作，对使用环境没有特殊要求，在没有气源、液压源的普通加工车间都可直接使用，维护成本极低，日常使用仅需定期在螺纹配合处加注润滑脂，避免螺纹锈蚀卡滞即可。针对不同的加工需求，还可在V型座的侧面加装定位挡块，实现工件的轴向定位，完成键槽铣削、径向孔钻削等有轴向位置要求的工序加工，扩展了整套工装的适用范围。
