星型布局径向发动机活塞连杆组结构

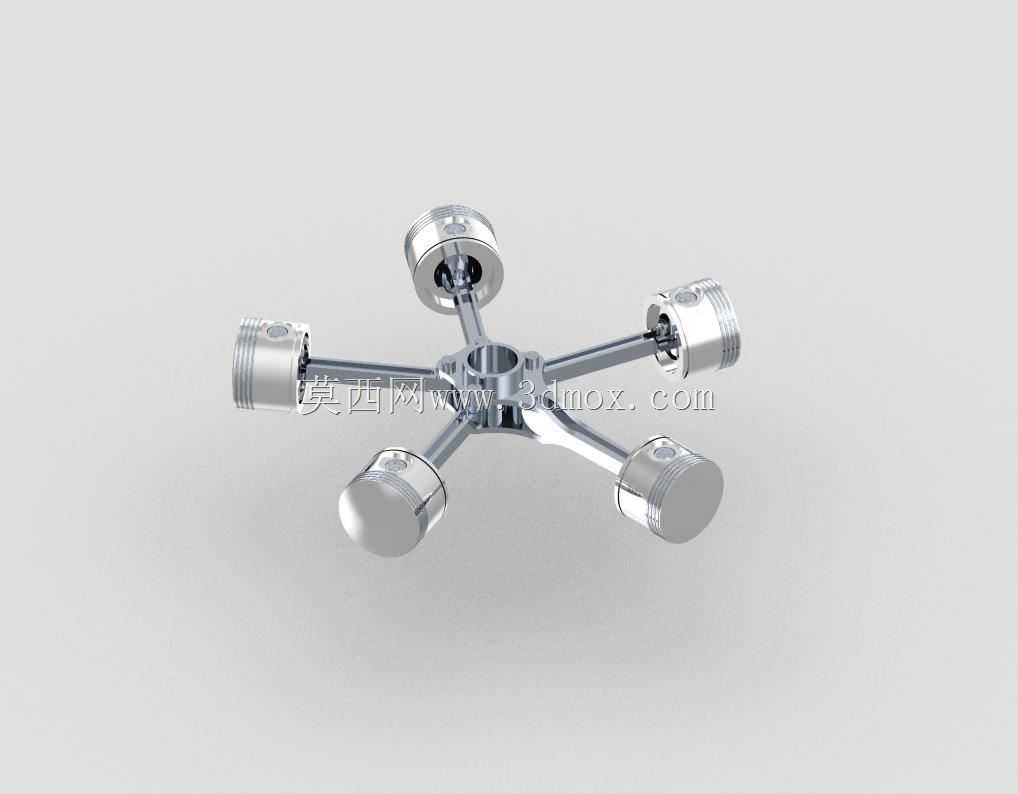

　　这类径向布局的活塞连杆组件，最早在航空活塞动力领域得到大规模应用，凭借单曲轴多缸周向排布的结构特性，能在更小的整机轮廓下实现更大的排量输出，相比直列、V型排布的同排量动力单元，径向结构的曲轴长度更短，整体刚性更强，高载荷工况下的曲轴挠曲变形量更小，早期螺旋桨飞机、小型通航动力设备上常能见到这类结构的身影，现在部分小型特种动力装置、航模动力、教学演示教具中也会沿用这类结构设计。从结构设计逻辑来看，这套组件采用五缸周向均布的布局，所有活塞的连杆共同铰接在中心曲柄销上，曲柄每旋转一周，五个活塞依次完成进气、压缩、做功、排气的完整循环，动力输出的平顺性远优于同缸数的直列单曲轴结构，不需要额外加装大质量的平衡轴就能抵消大部分一阶往复惯性力，

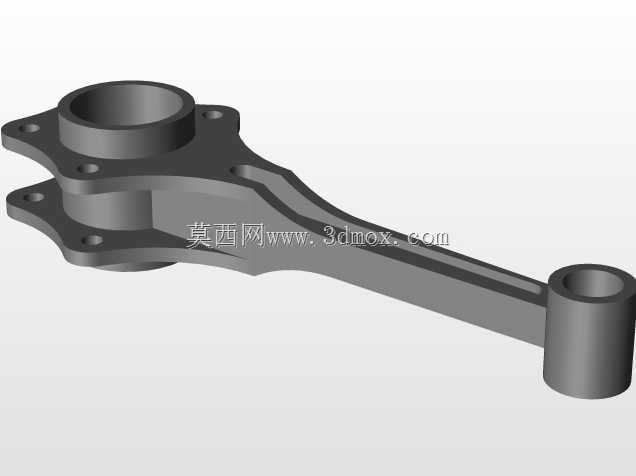

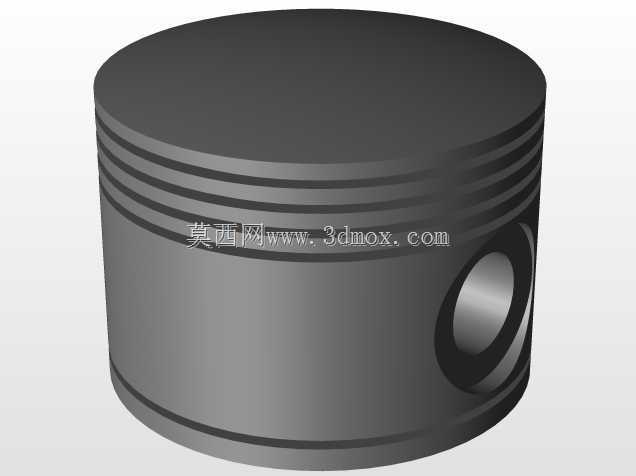

　　整机运转的振动幅度控制难度更低。设计过程中需要重点把控各缸连杆的铰接间隙一致性，每个活塞销孔与连杆小头的配合公差需要控制在微米级，避免不同缸体的往复运动阻力差过大，导致曲柄受力不均出现偏磨；活塞裙部的型线采用中凸变椭圆设计，适配高温工况下的热膨胀量，保证活塞在气缸内往复运动时不会出现卡滞，同时能维持合理的配缸间隙减少窜气量。安装边界层面，这套组件的中心曲柄轴线为整机安装基准，五个活塞的外端面形成的圆周直径为整机缸体布置的最小内径参考，中心曲轴的输出端轴径尺寸需要匹配后续连接的传动机构，连杆大头的铰接孔与曲柄销采用压力润滑结构，设计时预留了润滑油道的布置空间，保证高转速运转时各摩擦副能得到充分润滑。实际应用场景中，

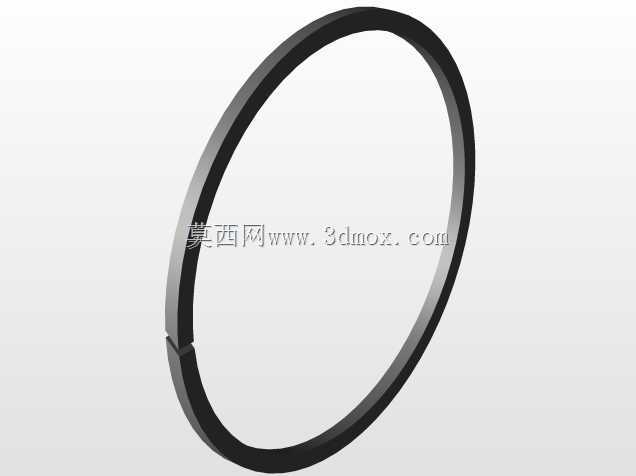

　　这类结构的动力单元不需要复杂的缸体排布支架，周向布置的气缸散热面积更大，风冷条件下就能满足持续运转的散热需求，很适合在空间紧凑、散热条件有限的小型动力设备上使用，比如小型农用植保无人机的辅助动力、应急救援的小型便携发电机组、高校机械原理课程的结构演示教具，都能基于这套核心结构做适配开发。建模过程中需要重点验证各活塞运动到上止点、下止点时的运动干涉情况，尤其是相邻缸体的连杆在曲柄旋转过程中的间隙，需要预留至少0.5mm的安全间隙，避免高转速运转时连杆之间出现碰撞；活塞环槽的尺寸精度直接影响整机的密封性能，建模时需要严格按照活塞环的标准截面尺寸预留槽宽公差，气环槽与油环槽的深度差要符合内燃机设计的规范要求，保证油环能有效刮除缸壁多余的润滑油，减少机油消耗量。
