立式电动鼓风设备结构设计方案

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1085828
  • 立式电动鼓风设备结构设计方案
  • 立式电动鼓风设备结构设计方案
  • 立式电动鼓风设备结构设计方案
  • 立式电动鼓风设备结构设计方案
  • 立式电动鼓风设备结构设计方案
  • 立式电动鼓风设备结构设计方案
  • 立式电动鼓风设备结构设计方案
  • 立式电动鼓风设备结构设计方案
  • 立式电动鼓风设备结构设计方案

在工业通风、小型气力输送、设备散热配套等场景中,这类立式结构的电动鼓风设备是非常常见的流体输送部件,区别于大型离心风机的重载荷设计,该结构更偏向紧凑安装空间下的中小风量输送需求,常见于小型工业设备的配套风冷、实验室通风回路、小型物料的低压气力推送等工况,安装时不需要预留过大的侧向操作空间,立式的布局可以直接依托安装面完成竖向固定,减少横向占地尺寸。

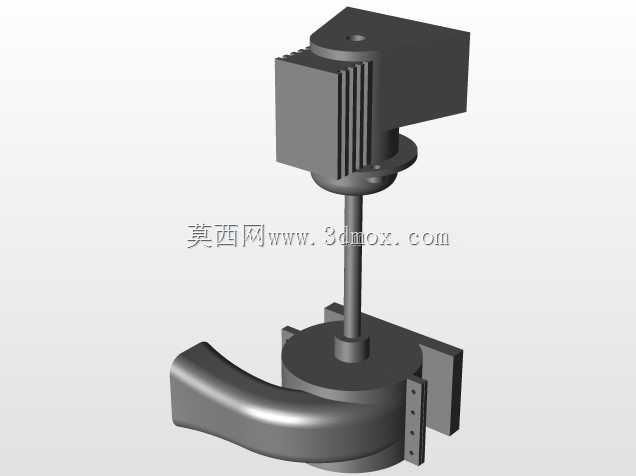

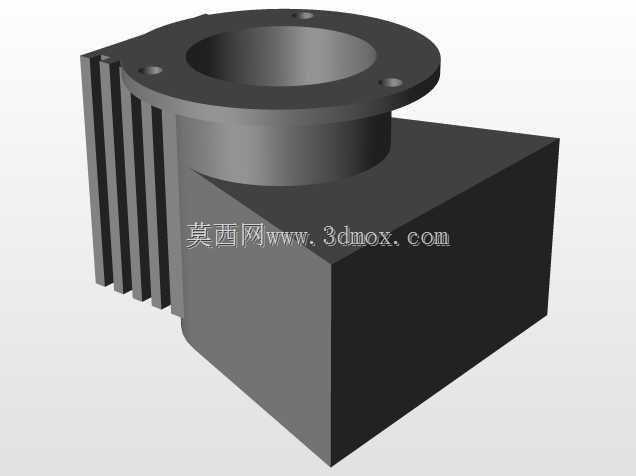

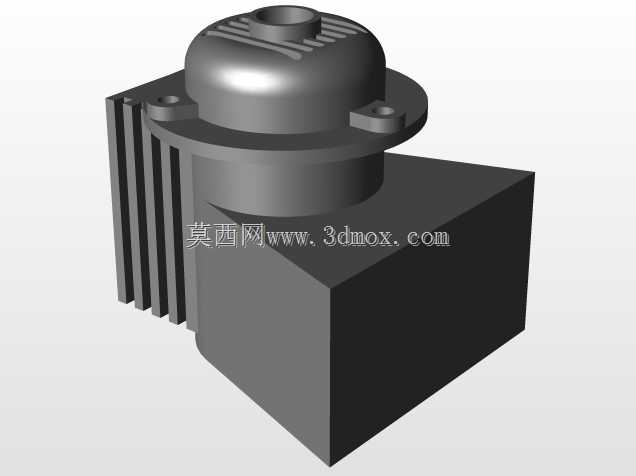

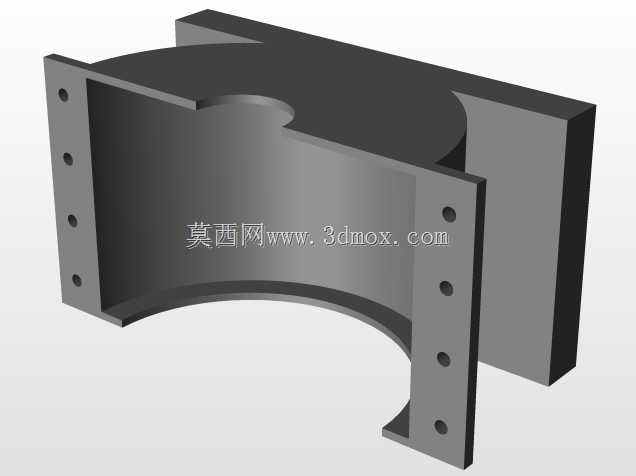

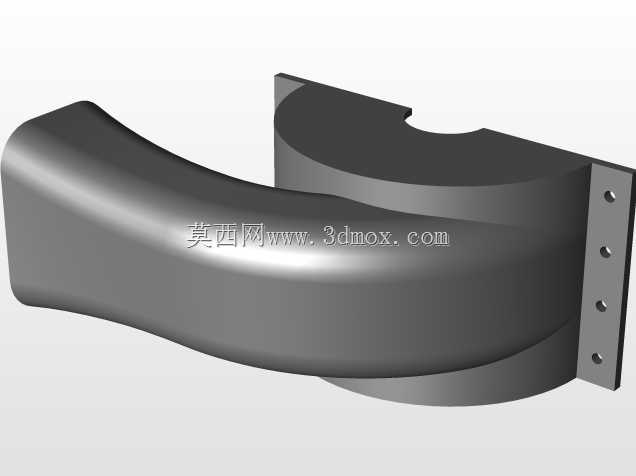

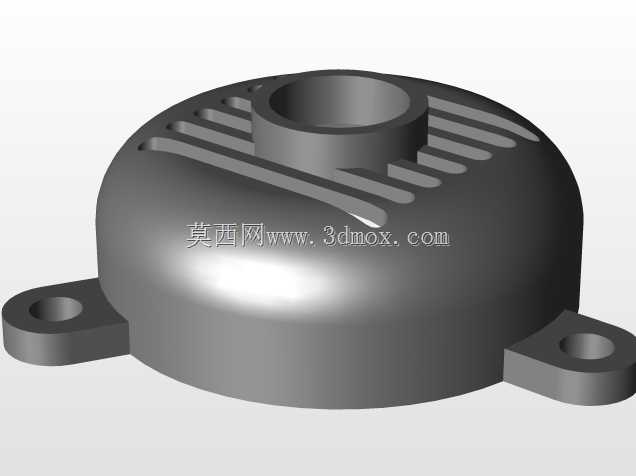

从结构拆分来看,整套模型将所有独立零件与两步装配关系做了清晰的拆解呈现,上部的动力段采用带散热筋的壳体结构,散热筋沿动力壳体周向竖向排布,在设备运行时可以通过自身结构增加与空气的接触面积,不需要额外加装散热辅件就能满足持续运行的散热需求,动力输出端通过竖向传动轴连接下部的鼓风腔体,传动轴的支撑段做了轴径匹配设计,既可以传递扭矩,也能避免轴系在高速转动时出现径向跳动,降低运行过程中的振动与异响。下部的鼓风腔体采用弯管出风口设计,出风口的连接法兰做了标准化的安装孔位排布,对接通风管路时可以直接通过螺栓完成紧固,不需要额外做转接件加工,腔体侧面的安装支耳带有对称分布的固定孔,安装时可以通过支耳将整个设备固定在设备机架或者安装基座上,固定孔的间距预留了足够的螺栓操作空间,现场安装时不需要特殊工装就能完成锁紧固定。

设计过程中优先考虑了装配的便捷性,整套结构的装配逻辑分为两步,第一步是动力段与传动轴的预装,将动力输出端与传动轴完成同轴度校准后锁紧,第二步是将预装完成的动力组件与下部鼓风腔体完成对接,对接位置设置了定位止口,装配时只需要将止口对齐就能保证轴系与风腔叶轮的同轴度,减少现场装配的校准工作量,也能避免因为装配错位导致的叶轮擦腔、轴系偏磨等问题。从安装边界来看,整套设备的竖向尺寸适配常规的设备夹层安装空间,横向最大尺寸集中在下部风腔与上部动力壳体位置,安装时只需要预留对应尺寸的安装通孔,保证传动轴的竖向垂直度在允许公差范围内,就能满足长期稳定运行的要求。

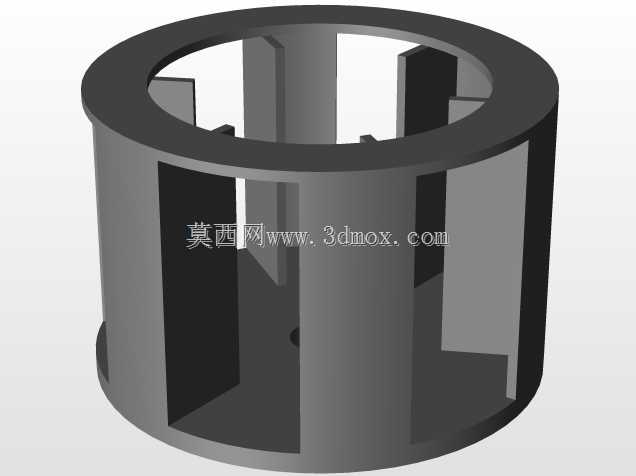

在实际选型适配过程中,这类结构的鼓风设备可以根据输送介质的不同调整风腔内部的叶轮间隙,如果是输送洁净空气,叶轮与腔壁的间隙可以控制在较小范围以提升鼓风效率,如果是输送带有少量粉尘的气体,可以适当放大间隙避免颗粒卡滞,模型中预留的结构调整空间可以支撑这类参数的微调,不需要对整体结构做颠覆性修改。上部动力壳体的接线位置做了侧向预留,布线时可以沿设备支架走线,避免线路与出风口的高温气流接触,提升布线的安全性。风腔的弯管导向角度经过优化,气流从叶轮甩出后可以沿弯管平滑导出,减少风阻带来的能量损耗,出风口的法兰端面做了平面度处理,对接管路时可以通过密封垫完成密封,避免风压泄漏。

对于结构设计从业者来说,这套模型的参考价值在于其紧凑布局下的功能集成思路,没有冗余的结构件,每一部分的结构都对应明确的功能需求:散热筋对应动力段的热管理需求,定位止口对应装配的同轴度保证需求,安装支耳对应现场的快速固定需求,弯管出风口对应气流的平滑导出需求,没有为了外观造型增加不必要的加工特征,所有外露的结构特征都服务于实际使用与装配需求,非常适合作为小型立式鼓风设备的结构设计参考,在做同类设备的改型设计时,可以直接参考其装配逻辑与安装边界的尺寸设定,减少前期方案阶段的重复建模工作量,也能规避很多装配干涉、安装空间不足的常见设计问题。
