阀块配套传动主杆结构设计

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1085839
  • 阀块配套传动主杆结构设计

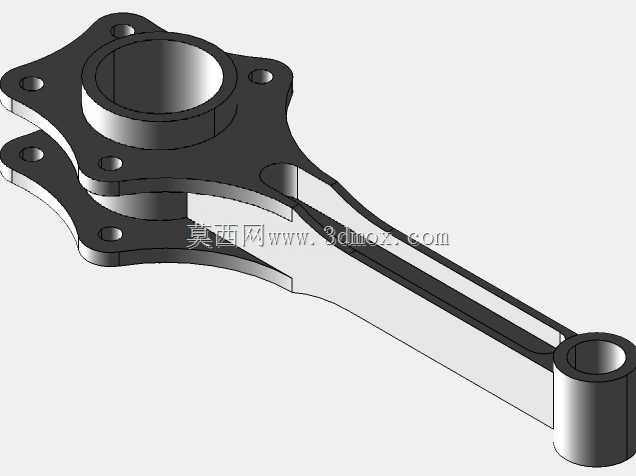

  这款主杆是阀块组件里的核心传动受力构件,日常在流体控制类阀组的执行端做力传递动作,常见于工业管路的阀类执行机构、仪器仪表类的阀组调节单元里,承担把执行端的驱动力传递到阀芯端的作用,整个构件的受力路径设计直接影响阀组动作的响应精度和长期运行的疲劳寿命。从结构上看,一端采用多螺栓孔的法兰式连接结构,这个连接端是和阀块的驱动输出端做刚性固定的,法兰面上均匀分布的六个安装孔,是按照圆周均布的方式排布的,安装时可以通过螺栓均匀预紧,保证连接端面的贴合度,避免传动过程中出现连接松动、偏摆的问题,法兰中心的凸起轴套结构是做定位用的,装配时可以直接嵌入对应安装位的定位止口,省去反复找正的工序,也能抵消传动过程中产生的径向剪切力,避免连接螺栓承受额外的径向载荷。

  另一端的单孔轴套结构是和阀芯的驱动端做铰接配合的,这个位置的孔需要和配套的销轴做间隙配合,保证传动过程中铰接点转动灵活,不会出现卡滞,同时孔的内壁需要有足够的耐磨性能,长期往复摆动下不会出现过量磨损导致传动间隙变大。中间的杆身采用了变截面的镂空结构设计,不是传统的实心杆结构,这种设计首先是在保证整体抗弯、抗扭强度的前提下,尽可能降低构件自身的重量,减少传动过程中因为构件自重带来的动作惯性,提升阀组调节的响应速度,同时镂空的结构也能减少铸造或者机加工过程中的材料消耗,降低生产制造成本。

  杆身和两端连接部位的过渡位置都做了圆弧过渡处理,没有尖锐的直角结构,这是为了避免应力集中,因为这个主杆在工作过程中会长期承受往复的交变载荷,如果过渡位置存在直角或者加工刀痕导致的应力集中点,长期运行下很容易在这些位置出现疲劳裂纹,最终导致构件断裂失效。在安装边界上,法兰端的安装孔分布圆直径、中心轴套的外径和突出高度,都需要和阀块驱动端的安装位尺寸严格匹配,安装时要保证法兰端面和安装基准面的平行度公差控制在合理范围内,否则会导致杆身安装后出现偏斜,传动过程中产生额外的侧向力,加剧铰接孔和销轴的磨损,甚至会导致阀组动作卡涩。

  铰接端的孔中心和法兰端定位轴套的中心距是这个构件的核心尺寸参数,这个尺寸的公差会直接影响阀组的行程精度,如果中心距尺寸偏差过大,会导致阀芯的开闭行程达不到设计要求,出现阀组内漏或者无法完全开闭的问题。在实际选型应用的时候,需要根据阀组的驱动力大小、动作频率来确认这个主杆的材质和热处理要求,对于高频动作的工况,杆身需要做相应的调质处理,铰接孔位置可以做镶套处理来提升耐磨性能,法兰端的连接螺栓需要按照设计扭矩进行预紧,避免运行过程中出现松动。整个构件的外形设计没有多余的冗余结构,所有的结构特征都是围绕受力传递、安装定位、长期可靠运行这几个核心需求来设计的,没有为了外观做额外的装饰性结构,完全是功能导向的机械构件设计,建模的时候需要重点关注各个配合面的尺寸公差、过渡位置的圆角处理,以及杆身截面的强度校核,保证模型在后续做工程图输出、有限元受力分析的时候能够直接复用,减少后续设计调整的工作量。
