这类铰接式连接关节多应用在需要小角度偏转补偿的直线传动场景中,常见于阀门阀杆联动机构、小型工装夹具的传力路径、仪器仪表的调节连杆组里,核心作用是在两根轴存在微小同轴度偏差、或是工作过程中会产生小幅度相对摆角的工况下,稳定传递拉伸与压缩方向的轴向载荷,避免刚性连接因为别劲出现卡滞、应力集中断裂的问题。

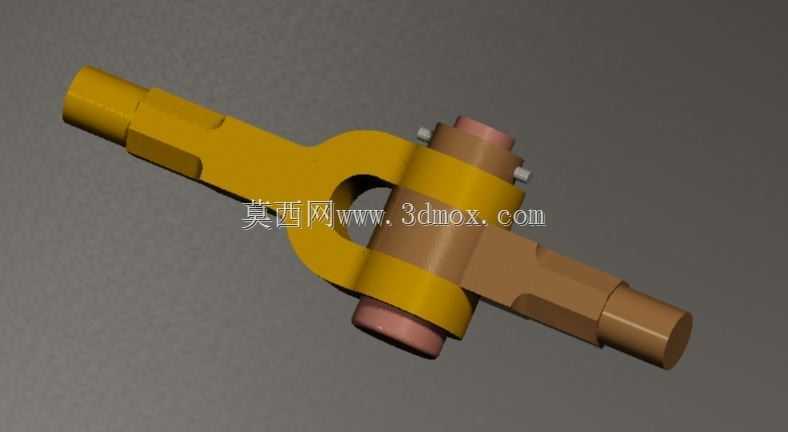

从结构设计逻辑来看,整个关节采用分体式组装思路,主体承力的叉形件采用对称开槽结构,槽口宽度与中间的连接套外径做间隙配合,保证连接套可以在槽内绕销轴做定角度摆动;两根连接轴分别从连接套两端穿入,轴端与连接套的配合段做了轴向定位设计,销轴贯穿叉形件耳部与连接套中部,将三个零件串联为一个整体,销轴两端做了防脱限位,避免工作过程中受振动脱出。
实际选型使用时需要注意几个安装边界:首先是叉形件的外伸轴段直径要匹配对应安装孔的公差,一般选h7级过渡配合即可满足传力需求,不需要额外做键连接,因为这类关节传递的轴向载荷普遍不大,靠轴与孔的过盈预紧就能满足传力要求;其次是连接套的摆动角度有明确限制,因为叉形件的槽口深度有限,当摆角超过设计阈值时,连接套端面会与叉形件的槽底发生硬接触,不仅会别断销轴,还会导致整个传动链卡滞,所以在做整机结构布局时,要提前核算两根轴的最大偏角,预留足够的摆动余量。
从功能特性上看,这个关节和普通万向节的区别在于,它只需要传递单方向的拉压载荷,不需要传递旋转扭矩,所以结构做了大幅简化,没有复杂的十字轴、滚针轴承结构,零件数量少,加工成本低,维护起来也更方便,适合用在载荷不大、摆动频率不高的调节机构里。比如在小型截止阀的远程操作连杆上,因为安装位置的误差,阀杆和操作手柄的转轴很难做到绝对同轴,加装这个关节之后,就可以补偿10度以内的轴线偏角,操作的时候不会出现卡涩的情况,扳动手柄的力可以顺畅传递到阀杆上。
做三维建模的时候要特别注意配合间隙的预留:叉形件两个耳部的同轴度要控制在0.02mm以内,不然销轴穿装的时候会出现过紧的情况,摆动阻力变大;连接套的内孔与两端轴的配合要选小间隙配合,保证轴可以在连接套内有微小的窜动量,补偿加工带来的长度误差;销轴和耳部孔的配合可以选稍紧一点的过渡配合,和连接套中间的销轴孔选间隙配合,这样摆动的时候只有连接套和销轴之间产生相对转动,避免销轴在耳部孔内转动磨损耳部结构。
外形尺寸方面,这类关节的整体径向尺寸不会超过连接轴直径的2.5倍,轴向总长度根据实际传力需求调整,一般是连接轴直径的4到6倍,安装的时候要注意在关节摆动的平面内预留足够的空间,不要让周边的机架、管线挡住关节的摆动路径,不然工作过程中会出现碰撞。另外在表面处理上,承力的叉形件和连接轴一般做发黑或者镀锌处理,提升防锈能力,连接套如果是用铜合金制作的话不需要额外处理,本身就有自润滑特性,不需要额外加装润滑油嘴,日常免维护就能满足长期使用需求。
在做受力校核的时候,主要核算两个危险截面:一个是销轴的剪切面,因为关节受拉压载荷的时候,销轴承受双剪切力,要根据最大工作载荷核算销轴的直径,保证剪切安全系数在2.5以上;另一个是叉形件耳部的根部截面,这个位置受弯曲应力,要保证耳部的厚度足够,避免受拉的时候耳部断裂。另外还要注意,这类关节不能承受径向载荷,安装的时候要保证外力的作用线尽量和关节的中心轴线重合,径向的偏载会大幅缩短关节的使用寿命,甚至直接导致结构损坏。
