印刷设备多工位墨路供墨组件结构

该供墨组件是印刷设备墨路系统的核心执行单元，主要应用于多色组平版印刷、轮转印刷设备的输墨环节，承担单路油墨分流、墨量精准调控、墨路通断控制的核心作用，直接决定印刷过程中油墨供给的稳定性与印品墨色均匀度。从实际产线运行逻辑来看，这类长条形多工位集成结构，是为了匹配印刷设备沿辊筒轴向排布的墨区控制需求，将原本分散布置的单路墨阀、墨路通道集成在统一阀座基体上，大幅压缩墨路管线的排布空间，减少管路接头带来的漏墨风险，同时缩短油墨从供墨腔到出墨口的输送路径，降低墨路内的油墨残留量，换色清洗时能减少清洗剂消耗，缩短换产准备时间。

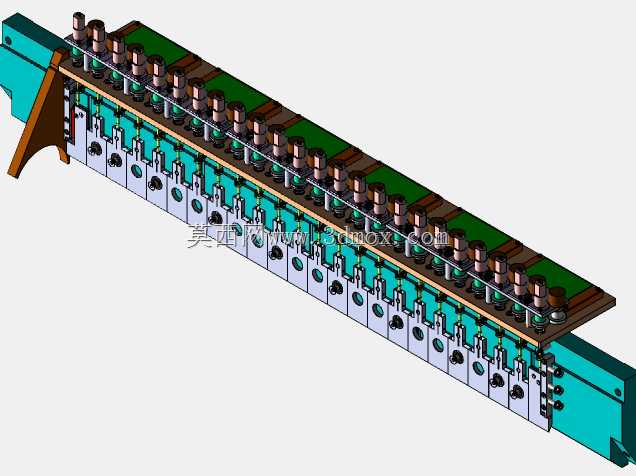

从结构设计逻辑来看，组件采用长条形整体阀座作为基体，沿长度方向等距排布多组独立控制单元，每个单元对应一个独立墨区，可单独完成对应位置的墨量调节与通断操作，适配不同幅面印刷品的墨区差异化供墨需求。阀座基体上集成了进墨总通道、各工位分支墨道、阀芯安装位、密封定位槽，所有墨道均采用内部钻孔成型，避免外接管路带来的结构冗余；每个工位顶部设置驱动与调节端，可对接设备的墨量控制执行机构，实现墨量的电动或手动微调，工位侧面设置观察与检测接口，可实时监测对应墨路的压力与通断状态，避免单路堵塞引发的供墨故障。

在安装边界与尺寸适配层面，组件整体为长条形模块化结构，两端设置安装定位支脚，可直接固定在印刷设备的墨辊架旁侧安装基准面上，安装面的定位孔采用等距排布设计，可适配不同幅面印刷设备的安装孔位，无需额外加工过渡连接板。组件的出墨口位置与墨辊轴向的墨区位置一一对应，出墨口端面与墨辊表面的安装间隙控制在合理范围内，既保证油墨能顺利传递到墨辊表面，又避免间隙过大导致的油墨飞溅、间隙过小引发的辊面刮擦问题。进墨总接口设置在组件端部，可对接设备的主供墨管路，整体结构的厚度方向尺寸经过压缩，不会与墨辊组、摆架等周边运动部件产生运动干涉，设备检修时可单独拆卸单个工位的阀芯组件，无需整体拆解整个墨路系统，大幅降低日常维护的工作量。

从功能特性来看，集成式阀块结构相比传统分散式管路连接，墨路的密封点数量减少60%以上，能有效降低长期运行过程中油墨渗漏的概率；各工位的墨道流道经过平滑过渡处理，无流道死角，避免油墨长期滞留干结堵塞墨道，适配常规胶印油墨、UV油墨等多种印刷油墨的输送需求。每个工位的阀芯采用耐油墨腐蚀的材质制作，配合耐磨密封件，可承受长期往复调节动作的磨损，保证墨量控制的精度稳定性，不会因为长期运行出现阀芯卡滞、墨量失控的问题。组件的青绿色防护盖板既可以遮挡内部墨道结构，避免生产过程中纸粉、灰尘落入墨道污染油墨，也能起到防护作用，避免操作过程中误碰调节部件引发的墨量异常。在实际产线适配中，这类多工位集成供墨组件可根据印刷设备的色组数量、幅面宽度灵活调整工位数量与整体长度，无需重新设计整体结构，具备较强的通用适配性，能覆盖从小幅面商务印刷机到大幅面包装印刷机的供墨系统改造与配套需求。
