圆柱表面交叉网纹滚花结构设计

　　在手动操作类五金零部件、阀门调节构件、仪器仪表旋钮的结构设计中，圆柱表面的滚花结构是兼顾操作实用性与加工可行性的典型细节设计，很多刚入行的结构工程师容易忽略滚花参数与实际使用场景的匹配性，要么网纹过浅导致操作打滑，要么纹路过深增加不必要的加工成本，甚至在装配时刮伤操作人员手部。这类交叉网纹滚花的核心作用，是在圆柱构件与操作人员手部接触时，通过表面凹凸的纹路增大静摩擦系数，避免带油污的手部、戴薄劳保手套操作时出现施力打滑的问题，常见于小通径阀门的调节杆端部、手动旋钮的握持段、工装夹具的锁紧手柄等需要手动施力旋转的部位。

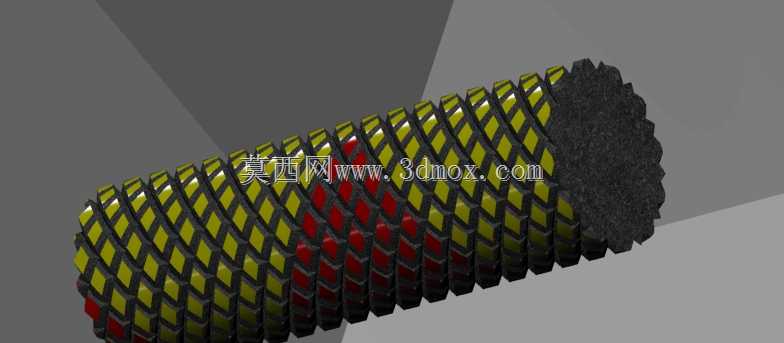

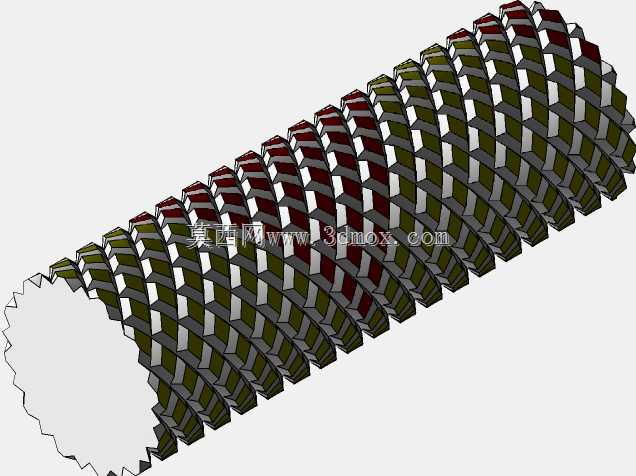

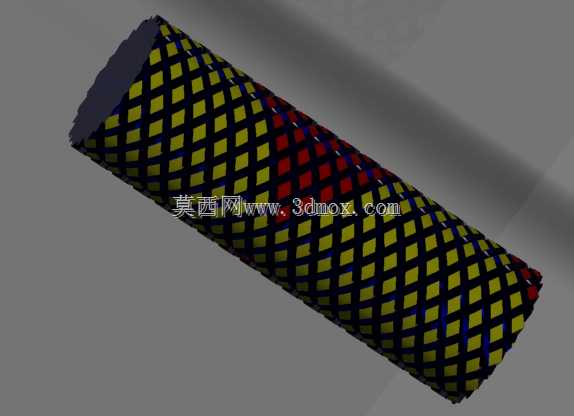

　　从结构设计逻辑来看，这款滚花采用双向斜向交叉的网纹构型，相比直纹滚花，它在圆周任意方向的握持摩擦力更均匀，不会出现直纹结构沿轴向施力时摩擦力不足的问题，纹路的凸起棱边做了微小的圆弧过渡处理，避免锐边在长期使用过程中出现硌手、刮擦防护手套的情况，同时也能减少纹路缝隙积存油污、金属碎屑的概率，降低日常维护的清洁难度。在实际加工落地层面，这类网纹滚花通常采用滚花刀在车床上进行冷挤压成型，设计时需要提前预留滚花工序的加工余量，因为滚花过程中材料受挤压会出现径向尺寸的微小胀大，若前期按最终成品尺寸加工外圆，滚花后会出现尺寸超差，无法满足装配公差要求；同时要根据圆柱段的直径匹配对应的滚花刀模数，直径过小的构件不适合选用大模数滚花，否则会出现纹路乱牙、表面粗糙度不达标的问题。

　　从安装边界来看，滚花段的轴向长度需要根据实际握持需求确定，通常覆盖操作人员手指接触的核心区域即可，无需覆盖整个圆柱杆身，滚花段的两端需要设计宽度1-2mm的光面退刀槽，一方面给滚花刀提供退刀空间，避免加工时磕碰相邻的配合轴段，另一方面光面段可以作为装配时的定位基准面，方便与密封圈、轴套等配合零件完成装配。在不同的应用场景下，滚花的参数选择也有明确区分：用于频繁调节、需要较大施力扭矩的阀门手柄部位，会选用模数稍大的网纹，纹路深度控制在0.3-0.5mm区间，保证戴厚劳保手套操作时也能获得足够的摩擦力；用于精密仪器的微调旋钮部位，则会选用小模数细网纹，纹路深度控制在0.15-0.2mm区间，兼顾防滑性能与精致的外观质感，同时避免粗纹路积存灰尘影响精密设备的洁净度。

　　很多工程师在建模时容易直接调用软件自带的滚花特征，忽略了实际加工的工艺可行性，比如将滚花纹路设计成完全尖锐的棱边，实际冷挤压加工时尖锐棱边会导致材料应力集中，甚至出现表层材料剥落的问题，合理的建模应该在纹路凸起处添加微小的圆角，既符合加工实际，也能提升零件的长期使用寿命。另外，滚花段的尺寸公差需要与相邻配合段做区分，滚花后的表面不适合作为精密配合面，因此所有需要与其他零件形成间隙或过盈配合的轴段，都要设置在滚花段之外的光轴区域，避免滚花的凹凸表面影响配合精度，导致装配后出现同轴度超差、密封失效等问题。在表面处理环节，滚花后的零件如果需要做发黑、镀锌等防锈处理，要注意控制处理液的浓度与浸泡时间，避免纹路缝隙内残留处理液导致后期出现锈蚀，尤其是在潮湿工况下使用的阀门调节构件，滚花缝隙的残留锈蚀会逐渐扩展，影响整个构件的结构强度与操作手感。
