辊压成型机配套卷制连接接头结构设计

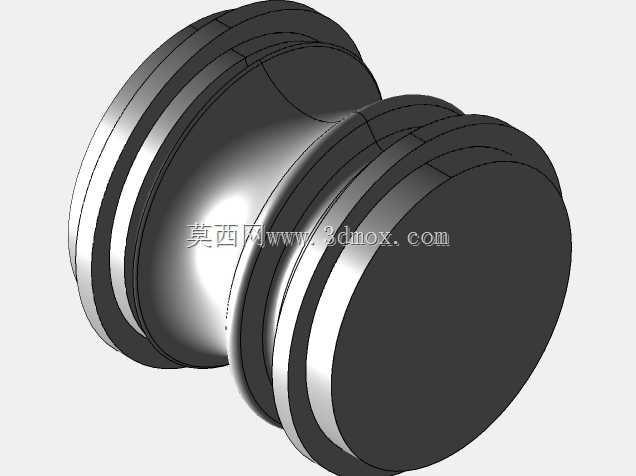

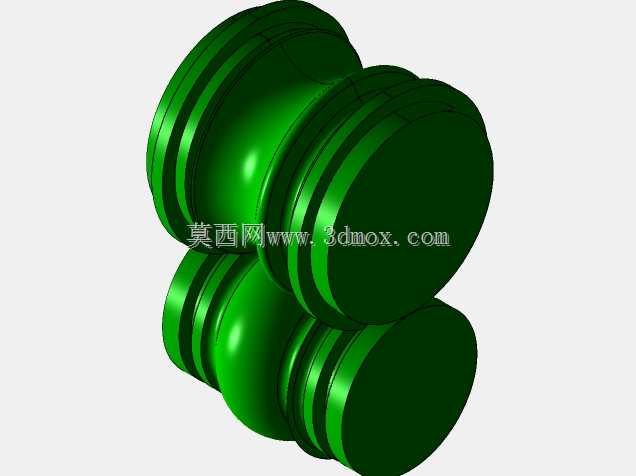

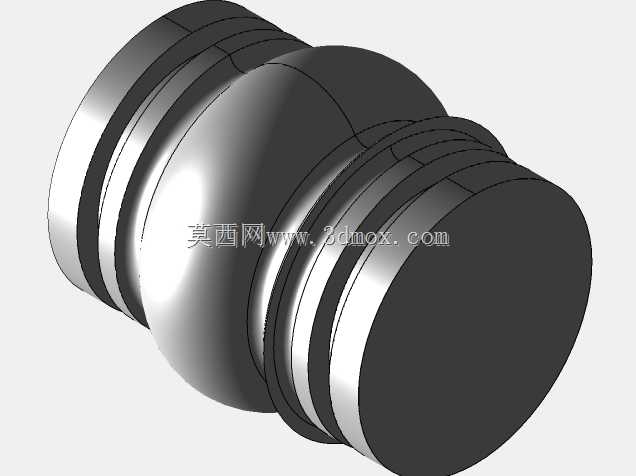

　　该卷制接头结构主要适配辊压成型设备的介质输送管路衔接需求，在冷弯辊压生产线、金属型材连续辊压加工场景中，承担不同区段管路的对接导通作用，可输送冷却循环水、润滑油气、液压传动介质等多种工业流体，适配0-1.6MPa的常规中低压管路工况，能在辊压设备连续作业产生的持续振动环境下保持稳定密封性能，避免管路衔接处出现渗漏、松脱问题。从结构设计逻辑来看，该接头采用对称式双端外卡接结构，两端均设置多道环形凹槽，用于配合管路卡箍、密封胶圈实现轴向定位与径向密封，中间段采用圆弧过渡的鼓型结构，一方面可降低介质流经接头时的局部阻力损失，减少紊流产生的管路振动与噪音，另一方面可提升接头整体的抗弯折性能，在管路存在小幅安装错位、设备运行产生径向偏移时，能通过自身结构的微量形变抵消错位应力，避免接头根部出现应力集中断裂。

　　在安装边界设计上，接头两端的卡接凹槽深度、间距均匹配通用工业管路的标准卡箍尺寸，无需额外定制非标连接件即可完成装配，整体轴向长度控制在常规管路对接的预留安装空间范围内，最大外圆直径适配同通径管路的安装避让要求，不会与周边的辊压机架、传动部件产生运动干涉。设计过程中针对辊压设备的作业特性做了专项优化，接头外表面的环形槽边缘均做了R0.5-R1的圆角过渡，避免装配时割伤密封胶圈，同时减少应力集中点；中间鼓型段的壁厚较两端连接段增厚15%，可承受管路内的水锤冲击与设备启停时的瞬时压力波动；两端的同轴度公差控制在IT7级以内，保证装配后管路的直线度，避免因接头同轴度偏差导致管路附加应力。

　　实际应用中，该类卷制接头可直接替换辊压成型机原有管路的焊接式接头，无需对原有管路做切割、焊接改造，仅需松开原有卡箍即可完成更换，大幅缩短设备维护的停机时间；密封结构适配丁腈橡胶、氟橡胶等多种材质的标准密封圈，可根据输送介质的温度、腐蚀性差异灵活选配密封件，覆盖常规金属辊压、非金属型材辊压等多类加工场景的管路需求。结构建模过程中，对环形槽的尺寸、中间过渡段的曲率均做了参数化关联，可根据不同管路通径、压力等级快速调整整体尺寸，无需重新绘制基础轮廓，提升同系列接头的设计迭代效率；建模时对接头的壁厚均匀性做了校验，避免出现局部壁厚过薄导致的承压不足问题，同时验证了不同安装错位角度下的应力分布，确保在允许的安装偏差范围内，接头各部位的应力均低于常用金属管材的许用应力值。
