阀块用带槽销轴连接接头结构设计

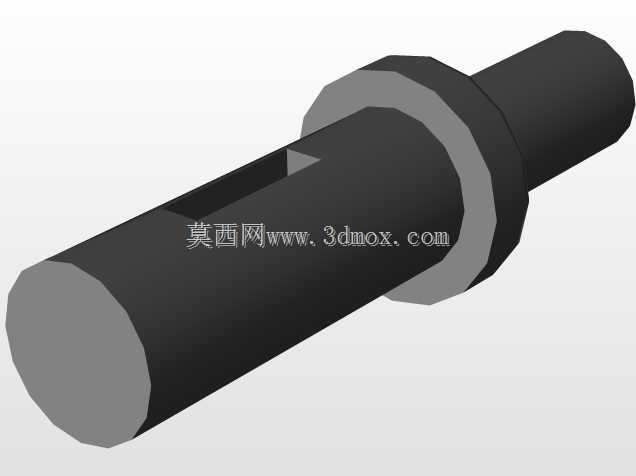

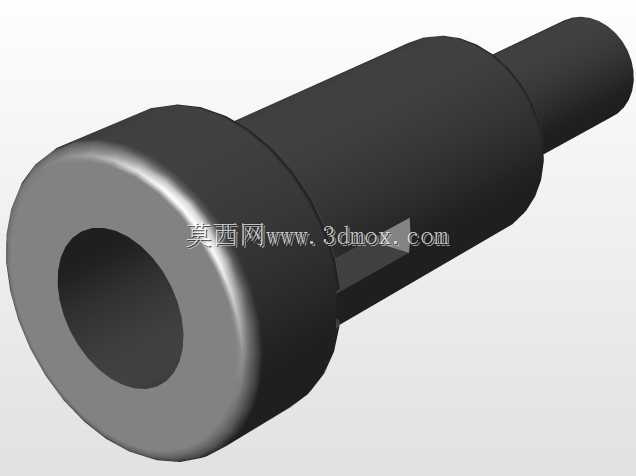

　　轴身开设的通长开槽是为开口销预留的安装位，当接头穿入阀块与外接管路的连接耳片后，开口销穿过开槽位置张开锁止，就能彻底避免接头在设备运行的振动工况下出现轴向窜动甚至脱出的问题，相比传统的螺纹锁固、卡簧限位的结构，这种开口销锁止的形式抗振动松脱能力更强，尤其适合工程机械、冶金设备这类现场工况振动幅值大、维护间隔长的液压系统场景。设计阶段做结构建模的时候，首先要确认的是安装边界的尺寸匹配：小直径轴段的外径要和阀块、外接耳片的安装孔保持基孔制间隙配合，间隙量控制在0.02-0.05mm区间，既保证装配时能顺利穿入，又不会因为间隙过大导致连接位置出现径向晃动；中部凸台的外径要比安装孔直径大3-5mm，保证定位端面有足够的接触面积承受轴向载荷，避免装配时凸台压入安装孔造成定位失效。在液压阀组的装配链路里，这类带开槽的销轴接头是承担管路与阀块本体定位、传力的核心小尺寸零件，很多现场装配的师傅容易忽略这类小件的公差匹配，实际运行中一旦接头配合间隙超差，很容易出现阀块接口渗漏、销轴窜动导致的执行机构动作滞后问题。从结构本身来看，这个零件采用阶梯轴的整体式设计，大直径轴段靠近中部的凸台结构，是安装时的轴向定位基准，装配时凸台端面会贴紧阀块的安装座面，不需要额外加装调整垫片就能保证轴向安装尺寸的一致性，减少现场装配的选配工作量。

　　轴身的开槽位置要避开轴段的应力集中区，开槽的宽度要匹配对应规格开口销的直径，开槽的端部要做圆角过渡，避免热处理或者受载时开槽端部出现应力裂纹，很多早期失效的这类接头，问题都出在开槽端部没有做圆角处理，设备长期带压运行后裂纹从开槽位置扩展，最终导致接头断裂。从实际应用场景来看，这类接头除了用在液压阀块的连接位置，也可以用在气动控制回路的阀组连接、小型连杆机构的铰接位置，只要是需要轴向锁止、传递中等载荷的铰接点位，都可以选用这类结构的接头。建模的时候要注意各轴段的同轴度公差，尤其是大小直径轴段的同轴度要控制在0.01mm以内，否则装配后会出现别劲的问题，导致外接管路安装角度偏移，甚至造成管路密封件的偏磨渗漏。轴的端面要做小尺寸的倒角处理，一方面是去除机加工产生的毛刺，避免装配时毛刺掉落进入液压系统造成油液污染，另一方面倒角的导向作用也能让接头在穿入安装孔的时候更顺畅，减少现场装配的敲击操作，避免零件表面被敲伤影响装配精度。和普通的光轴销轴不同，这个接头的凸台结构是集成在轴体上的，不需要额外加装定位套，减少了装配的零件数量，也避免了额外零件带来的累积公差，在紧凑安装空间的阀组布局里，这种集成式的结构能有效节省安装空间，不需要为定位套预留额外的轴向尺寸，让整个阀块的布局更紧凑。

　　实际选型的时候，要根据连接位置的传递载荷大小确认轴径的尺寸，载荷较大的工况下可以选用合金结构钢材质做调质处理，表面做发黑或者镀锌防锈处理，适应户外或者潮湿工况的使用需求；如果是低压气动回路的轻载场景，也可以选用不锈钢材质加工，满足食品加工、化工设备这类有防腐要求的场景使用。建模过程中对开槽的位置尺寸要做重点校验，要保证接头穿入安装位后，开槽位置完全露出在连接耳片的外侧，这样开口销安装后才能完全贴紧耳片端面，起到有效的锁止作用，如果开槽位置过于靠内，开口销安装后会卡在耳片和轴的间隙里，无法正常张开锁止，运行中很容易出现松脱。

　　另外凸台的定位端面要保证和轴线的垂直度，垂直度公差控制在0.02mm以内，否则装配后接头会出现倾斜，导致外接管路的密封面无法完全贴合，出现渗漏问题。很多新手工程师在设计这类零件的时候，容易忽略锁止开槽的位置和凸台的尺寸匹配，要么开槽位置不对导致锁止失效，要么凸台尺寸过小导致定位面压溃，实际建模的时候可以先把装配链路里的阀块安装座、外接耳片的模型做装配匹配，模拟实际安装的行程，确认各结构段的尺寸都满足安装边界要求后，再细化倒角、圆角这些工艺结构，避免出现设计完成后零件无法正常装配的问题。
