手动螺旋顶升起重作业工具结构设计

　　在中小型设备检修、车辆临时换胎、轻型构件安装对位的作业场景里，手动螺旋顶升工具始终是一线作业人员手边的可靠辅助装备，它不需要外接动力源，完全依靠人力操作即可完成中等重量载荷的垂直顶升作业，相比液压类顶升工具，它不存在密封件老化泄漏、长期静置载荷沉降的问题，哪怕在露天潮湿、多粉尘的作业环境下放置数月，只要螺纹副没有出现严重锈蚀，随时可以投入使用，这也是这类结构在维修、安装、基建辅助作业场景里长盛不衰的核心原因。

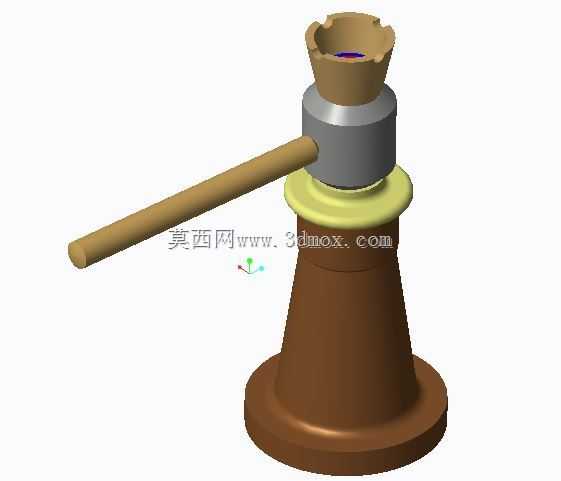

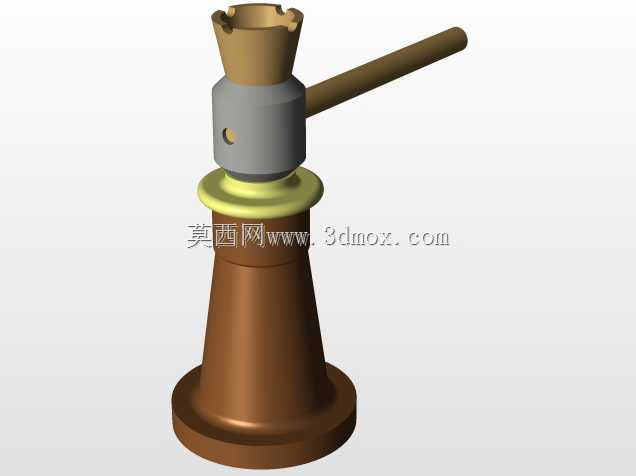

　　从结构设计逻辑来看，这套螺旋顶升结构完全遵循机械螺旋传动的受力特性做布局，底部采用大直径锥形扩面底座，作业时底座与支撑面的接触面积足够大，能把上部承载的载荷均匀分散到支撑接触面，避免局部压强过大压坏地面或者出现底座下陷的风险，底座向上逐渐收窄的锥台结构既可以减少整体材料用量，又能保证壳体的轴向承压刚度，不会在额定载荷下出现侧壁屈曲变形。上部的承重螺母嵌装在锥台壳体的顶端位置，和顶升螺杆组成梯形螺纹传动副，梯形螺纹的牙型角设计兼顾了传动效率和自锁性能，当顶升作业到达指定高度后，哪怕撤去操作杆的外力，螺纹副的自锁特性也能牢牢锁定当前顶升高度，不会出现载荷下滑回落的安全隐患，这一点对于需要长时间支撑载荷的作业场景至关重要，比如车辆换胎作业时，不需要额外加装安全支撑块也能保证作业过程的支撑稳定性。

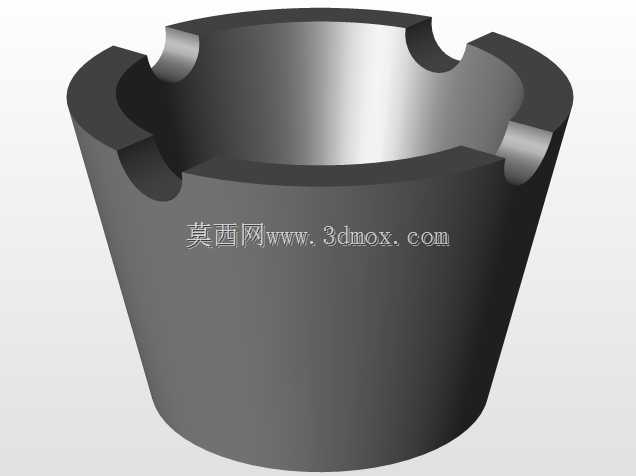

　　操作杆采用长杆径圆钢设计，穿装在螺杆顶端的径向通孔内，根据杠杆原理，操作人员只需要在杆端施加较小的圆周力，就能通过螺纹副的力矩放大作用，在螺杆顶端产生数吨级的顶升力，操作杆的长度经过受力匹配，既不会因为力臂过短导致操作费力，也不会因为力臂过长造成操作空间需求过大，在狭窄的车底、设备间隙里也能完成扳动操作。螺杆顶端的承托头采用带卡槽的杯状结构，作业时可以卡住被顶升物体的底部支撑边，避免顶升过程中被支撑物体出现侧滑偏移，承托头和螺杆之间采用相对转动的配合结构，顶升过程中螺杆旋转上升时，承托头不会跟着螺杆一起转动，不会和被支撑物体的接触面产生相对摩擦，既避免了刮伤被支撑物体的表面漆面，也减少了顶升过程中的阻力。

　　从安装边界和外形尺寸来看，这类手动螺旋顶升工具的收拢状态整体高度较低，可以塞进离地间隙较小的设备底部或者车辆底盘下方，最大顶升行程覆盖常规作业需要的顶升高度范围，完全满足轻型车辆轮胎更换、中小型机加工设备调平、钢结构安装临时对位的作业需求。整个结构没有复杂的精密零件，所有部件都是常规机械加工可以完成的结构件，壳体采用铸铁铸造后加工配合面，螺杆和螺母采用中碳钢调质处理后加工螺纹，操作杆采用普通碳素钢圆钢即可，整体维护成本极低，日常使用只需要定期在螺纹副表面涂抹润滑脂减少磨损，就能保证长达十数年的使用寿命。在实际选型使用时，需要注意根据作业需要的承载重量选择对应载荷等级的型号，严禁超载荷使用，作业前要确认底座支撑面坚实平整，避免顶升过程中底座倾斜引发安全事故，操作时要匀速扳动操作杆，避免冲击力加载对螺纹副造成损伤，顶升到位后可以轻轻晃动操作杆确认螺纹自锁可靠，再开展后续的检修或者安装作业。
