阀类组件用带外螺纹连接十字头结构件

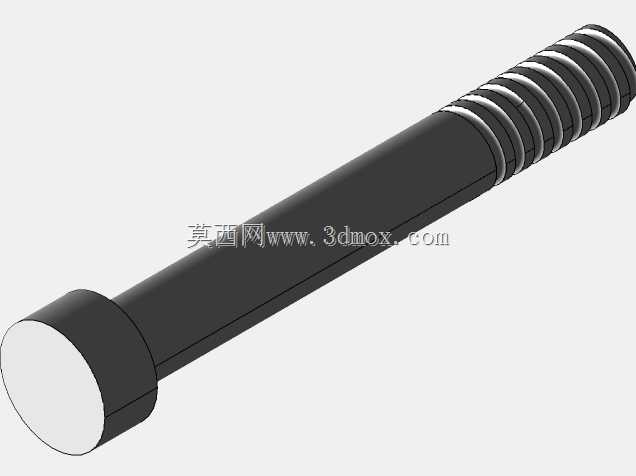

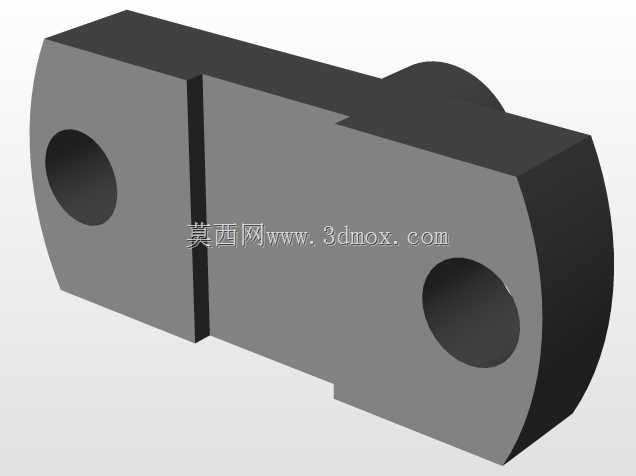

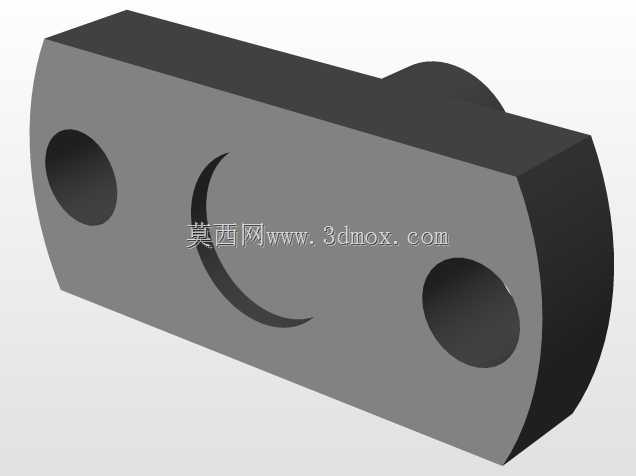

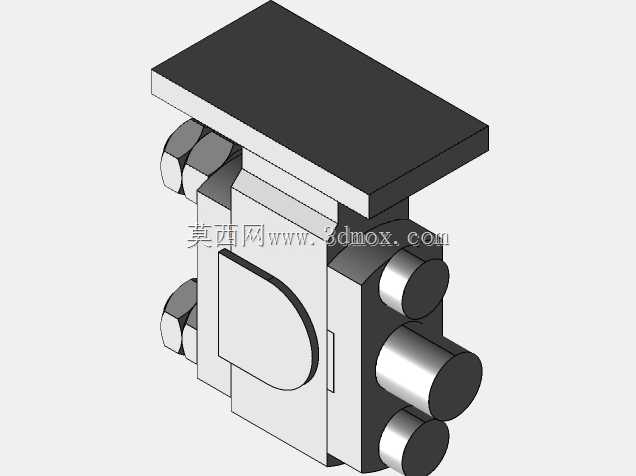

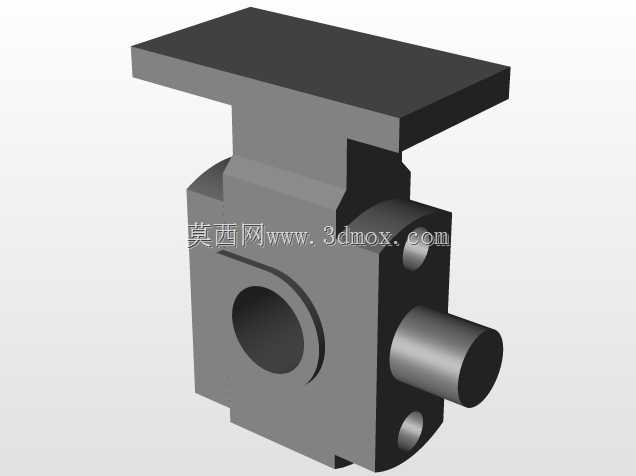

　　在工业流体控制的阀组集成系统里，这类带杆身外螺纹的十字头构件，是阀块执行端做直线往复传动的核心受力零件，日常多配套在仪表类控制阀、小型流体切换阀的内部驱动链路中，承担把旋转输入转化为直线启闭动作的力传递作用，区别于压缩机、内燃机里大载荷的十字头结构，这类适配仪表阀块的十字头尺寸更精巧，加工精度要求集中在同轴度与螺纹配合公差上，避免阀杆动作卡滞引发的流体泄漏问题。从实际装配场景来看，该十字头的头部为大直径圆柱端，这个端面是和驱动拨叉或者滑套直接接触的受力面，设计时特意做了平面度管控，端面与杆身的垂直度公差控制在0.02mm以内，防止传动过程中出现偏磨，导致阀杆行程出现偏差，影响阀门的启闭到位精度。

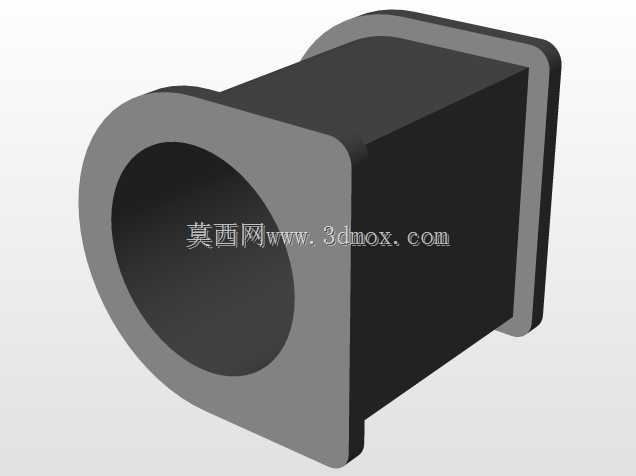

　　杆身的外螺纹段不是全程通长设计，靠近头部的位置预留了一段光杆导向段，这段光杆的表面粗糙度要求达到Ra1.6，装配时会穿入阀块的导向铜套里，做往复运动的径向定位，避免螺纹段直接和导向件接触造成磨损，延长整套阀组的维护周期。螺纹段的牙型选用普通公制三角螺纹，牙距适配常规仪表阀的传动进给量，既保证传动过程中的自锁性，不会因为流体压力波动出现阀位自行偏移，又能保证手动或者小扭矩驱动时的动作顺畅度，不会出现卡涩感。从设计思路层面拆解这个零件的结构，没有做多余的减重或者异形结构，整体为同轴回转体，非常适合采用数控车床一次装夹完成全部加工工序，头部和杆身的衔接位置做了微小的圆角过渡，避免热处理或者受力时出现应力集中断裂的问题，这个圆角的R值不能过大，否则会占用导向段的有效行程，也不能过小，起不到应力释放的作用，实际建模时会根据杆身直径按0.1倍杆径取值，兼顾结构强度和装配空间。

　　安装边界方面，该十字头的最大外径就是头部圆柱的直径，装配时需要穿过阀块上的安装孔，安装孔的直径要比头部直径大0.1-0.15mm，预留装配间隙同时避免径向窜动量过大；杆身的总长度要匹配阀块的内部行程空间，螺纹段的有效啮合长度要满足最大推力下的螺纹强度要求，不会因为频繁往复动作出现滑牙问题。在实际工况里，这类十字头长期处于有润滑脂的阀腔内部，不会直接接触输送的流体介质，所以材质多选45号钢做表面调质处理，表面硬度达到HB220-250即可满足耐磨要求，不需要做额外的防腐处理，如果是用在有腐蚀性流体的特殊阀组里，也可以更换为304不锈钢材质，建模时只需要调整材质参数，结构尺寸不需要做大幅改动。

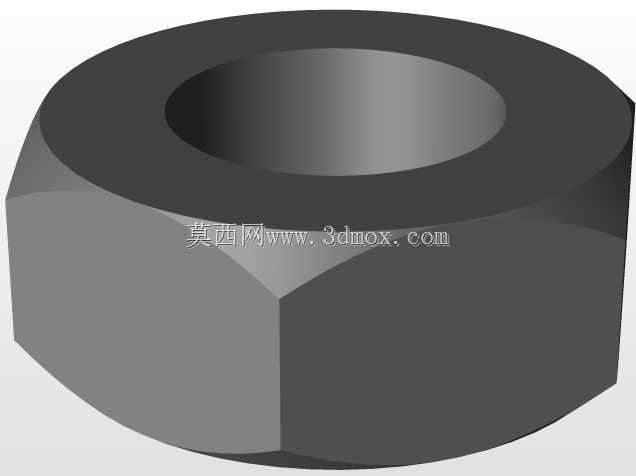

　　很多刚接触阀块设计的工程师容易忽略十字头导向段的长度设计，要么把导向段做太短导致传动时杆身晃量过大，要么做太长挤占阀块内部的其他流道空间，实际建模时导向段的长度要至少达到杆身直径的1.5倍，才能保证运动过程中的径向稳定性，同时要在三维装配环境里做干涉检查，确认十字头在全行程运动时，不会和阀块内部的流道、密封件槽、其他紧固件发生碰撞，尤其是螺纹段的末端，要做倒角处理，方便装配时拧入配合的传动螺母，也避免螺纹末端的毛刺刮伤导向套内壁。另外这个十字头的头部端面没有设计防滑槽或者连接孔，是因为这类仪表阀的十字头只承受轴向的推力，不需要传递扭矩，靠端面的平面接触就能完成力的传递，简化结构的同时也降低了加工成本，适合批量生产应用在通用类仪表阀块产品中。
