热成型机带孔阵列模具工作台结构

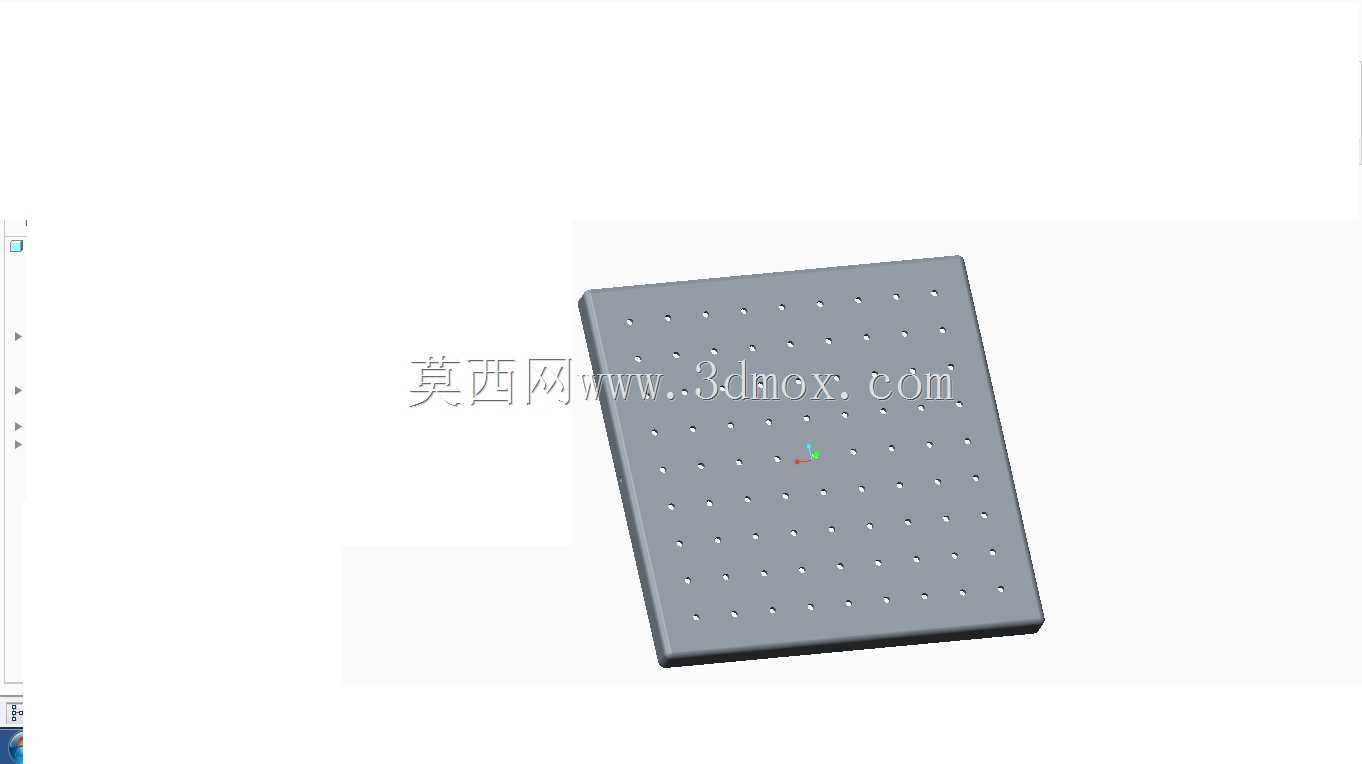

　　在热成型加工产线的工位布局中，这类带规则孔阵的模具台是片材热压定型环节的核心承载基准，日常生产中主要承担片材定位、模具安装、成型压力传导的作用，和常规的焊接工装平台不同，它的孔阵排布完全匹配热成型模具的安装锁付需求，不需要额外加装过渡连接板就能直接固定成型模腔，能大幅减少换模时的调校时间。从结构设计逻辑来看，整个台体采用整体式矩形钢板加工而成，上表面的孔阵采用等间距矩阵排布，每个孔的位置公差控制在±0.02mm范围内，既可以通过销孔实现模具的快速定位，也能通过螺纹孔完成模具的锁附固定，孔与孔之间的间距经过反复校核，既覆盖了常规小型热成型模具的安装孔位范围，也预留了非标定制模具的装夹空间，不会出现孔位干涉或者装夹点位不足的问题。

　　台体的边缘做了小尺寸倒角处理，避免操作人员上下料时被锐边划伤，底部的安装边预留了和设备机架连接的沉头孔，安装时可以直接嵌入热成型机的工位框架内，不需要额外设计转接支架，整体安装边界和常规幅面的热成型工位完全适配，不需要对现有设备的机架结构做改造就能直接替换原有工作台。实际生产场景中，这类模具台主要适配小型吸塑、压塑类热成型设备，加工的工件多为薄型塑料壳体、包装内衬类零件，工作台的平面度经过精磨处理，整体平面度误差不超过0.03mm，能保证合模时模腔上下模的平行度，避免出现成型件壁厚不均、飞边过大的问题。孔阵的设计同时兼顾了排气需求，热成型过程中片材和台面之间残留的空气可以通过未装螺丝的孔位排出，不需要额外在台面上加工排气槽，减少了台面加工的工序量，也避免了排气槽痕迹印在成型件表面影响外观质量。设计过程中特意将台体的厚度控制在合理范围内，既保证长期承受合模压力不会出现变形，也不会因为台体过厚导致设备合模行程不足，台体的四个角做了R角过渡，避免应力集中导致长期受压后出现角部开裂的问题。

　　和普通的机床工作台不同，这类热成型模具台不需要承受大扭矩的切削载荷，主要承受垂直方向的合模压力，因此材质选用常规的45号钢调质处理即可，表面做发黑防锈处理，能适应车间内多油、多水汽的生产环境，日常维护只需要定期清理孔内的残留塑料碎屑、检查孔位螺纹是否完好即可，不需要做特殊的保养。在配套阀块类控制元件安装时，台体侧面预留的安装面可以直接固定气动阀块，不需要额外延伸安装支架，能缩短气动管路的排布长度，减少气压损失，提升模具动作的响应速度，这也是为什么该类工作台会被归类到阀块相关配套组件范畴的核心原因——它不仅仅是承载模具的平台，也是热成型机气路控制元件的集成安装基准。

　　孔阵的排布方向和设备的送料方向保持平行，安装模具时可以以孔阵为基准快速找正模具的送料位置，减少每次换模后的调校时间，小批量多品种生产场景下，这种快换属性的优势尤为明显，能将单批次换模时间压缩到十分钟以内，大幅提升设备的稼动率。台体底部和机架接触的位置做了精磨处理，保证和机架安装面完全贴合，避免合模时出现台面微动导致的成型精度偏差，所有安装沉头孔的位置都和孔阵的基准边保持统一的尺寸链，不管是正向安装还是旋转180度安装，都能保证孔位和机架的连接孔对齐，适配不同走料方向的设备改造需求。
