方形多孔定位阀块配套夹具安装基座

　　在液压阀块的装配、检测以及后续集成工序里，这类方形夹具基座是工位上最常见的定位承载件，很多车间做阀块组件预装的时候，都会优先选用这类结构的基座来做基准承托，毕竟阀块本身的油孔位置精度、密封面平面度都要求很高，没有稳定的定位基准，后续装阀芯、接油管的时候很容易出现密封偏差、孔位错位的问题。从结构上看，这个基座采用方形厚板结构，主体为上下平行的平整板面，厚度方向预留了足够的刚性余量，不会因为阀块的装夹压力、后续管路接装的侧向力出现板面翘曲，毕竟很多中低压阀块本身重量不算小，加上装夹时的压紧力，如果基座厚度不够，长期使用后基准面变形，会直接导致整批阀块的装配精度超差。

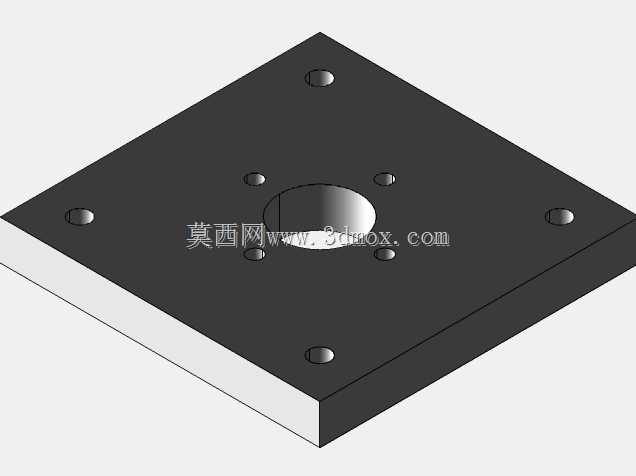

　　板面的孔位布局是经过匹配设计的，中心位置的大尺寸通孔是为了避让阀块底部的伸出油口或者定位凸台，避免阀块安装时出现干涉，周围环绕的四个小孔是对应阀块本体的安装定位销孔，用来和阀块底部的定位销配合，实现阀块在基座上的快速对位，不需要每次装夹都反复找正，能大幅提升单工位的装夹效率。而分布在方形板四个角位置的沉头孔，则是用来将整个夹具基座固定在工位台架或者检测平台上的，沉头结构可以让固定螺栓的头部完全没入板面以下，不会突出基准面影响阀块的贴合度，四个角的固定点位布局也能让基座的固定受力更均匀，不会因为单侧锁紧导致板面倾斜。

　　在实际应用场景里，这类夹具基座除了用在阀块预装工位，还可以搭配不同的定位销套，适配相近安装尺寸的其他液压元件装夹，比如小型溢流阀、单向阀的检测工位，只要更换对应规格的定位销，就能快速切换装夹对象，不需要重新制作整套夹具，柔性适配性比较强。设计这类基座的时候，首先要考虑的就是基准面的平面度要求，一般上表面的平面度公差要控制在0.02mm以内，表面粗糙度要达到Ra1.6以下，保证阀块装夹后和基准面完全贴合，不会出现倾斜导致的密封面装配偏差。其次是孔位的位置度公差，中心避让孔和周围定位孔的相对位置要和对应阀块的安装孔位完全匹配，位置度公差一般控制在0.05mm以内，避免出现定位销插不进、阀块放不平的问题。另外四个角的固定沉头孔，要保证沉头深度足够，同时孔的轴线和基准面垂直，避免螺栓锁紧后产生侧向应力拉扯基座变形。从安装边界来看，这类方形基座的外形尺寸一般是根据对应阀块的外轮廓尺寸放大30到50mm来设计，留出足够的压紧操作空间，厚度则根据阀块的重量和装夹受力来选，一般不会小于20mm，保证足够的结构刚性。在实际使用中，这类基座一般会经过表面发黑或者镀硬铬处理，提升表面的耐磨性能和防锈能力，毕竟车间里难免会接触到液压油、切削液，表面处理不到位的话很容易生锈，导致基准面粗糙度下降，影响定位精度。

　　另外在孔位加工的时候，所有的安装孔都要在一次装夹下完成加工，避免二次装夹带来的位置误差，尤其是定位销孔，加工完成后一般会做铰孔处理，保证孔的尺寸精度和内壁粗糙度，让定位销和孔的配合间隙控制在合理范围内，既不会因为间隙太大导致定位偏差，也不会因为间隙太小导致销子插拔困难。很多做液压元件装配的工装设计人员，在设计这类夹具的时候，都会优先考虑这类厚板多孔的结构，因为结构简单可靠，加工难度低，后期维护也方便，哪怕某个定位孔出现磨损，只需要重新铰孔配换稍大尺寸的定位销就能继续使用，不需要整体更换基座，长期使用的成本很低。和那种复杂的快换夹具比起来，这种结构的夹具虽然适配的产品范围不算特别广，但针对固定规格的阀块装配来说，稳定性更高，不会出现快换机构的间隙累积误差，对于批量装配的工位来说，这种稳定的定位结构反而更能保证产品的装配一致性。
