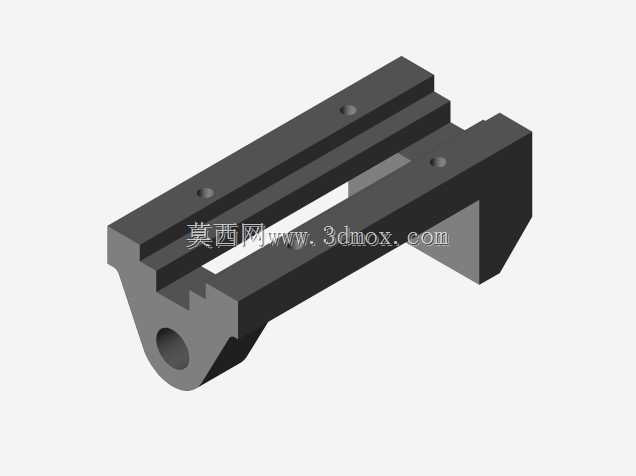

台虎钳活动钳身导轨滑块结构

　　该零件是台虎钳的核心活动构件，承担着活动钳身的直线导向与夹紧力传递作用，在钳工台、机加工工位的工件装夹场景中是不可或缺的受力部件。从结构设计来看，主体采用长条形导轨式布局，上部开设两条平行的通长导向槽，与固定钳身的导轨面配合，实现活动钳身沿夹紧方向的精准直线往复运动，导向槽的宽度与深度经过公差匹配，既保证滑动过程无卡滞，又能控制侧向间隙，避免装夹工件时出现钳口偏摆。零件下部集成了丝杠螺母安装座，开设的同轴通孔用于穿装传动丝杠，将丝杠的旋转运动转化为钳身的直线进给运动，安装座的端面做了加厚处理，能够承受丝杠传递的最大夹紧力，避免长期受力出现变形开裂。

　　零件上部的四个沉头孔用于固定活动钳口板，沉头深度设计刚好容纳内六角螺栓头部，保证钳口板安装后表面平整无凸起，不会干涉工件装夹。从安装边界来看，导轨部分的截面尺寸与固定钳身的导轨槽完全适配，安装时无需额外调整垫片即可实现顺畅滑动，下部安装座的中心高与固定钳身的丝杠安装孔中心高保持一致，保证丝杠传动无别劲现象。在实际使用场景中，该零件需要承受装夹时的交变载荷，尤其是在夹持不规则毛坯件时，会受到偏载力矩，因此设计时在导轨与安装座的连接位置做了圆弧过渡加强，减少应力集中，避免受力断裂。

　　导向槽的侧面粗糙度要求控制在合理范围，既降低滑动摩擦阻力，又保证长期使用的耐磨性能，零件整体采用铸铁材质的设计思路，利用铸铁的减震性与耐磨性，提升虎钳的整体使用寿命。在结构细节上，零件端部的斜面设计是为了避让固定钳身的限位结构，当钳身张开到最大行程时不会出现硬碰撞，同时也能减少零件整体重量，降低滑动时的惯性阻力。从建模逻辑来看，该零件采用拉伸凸台作为基础特征，依次切除导向槽、安装孔、沉头孔，最后添加过渡圆角与倒角，所有特征的尺寸链都围绕装配基准展开，保证与其他虎钳配件的互换性，在实际生产中，该零件的加工基准选择导轨底面与侧面，一次装夹即可完成大部分机加工工序，有效控制加工精度与生产效率。

　　在工装夹具设计领域，这类导向滑块结构也常被移植到其他手动夹紧机构中，通过调整导轨长度与安装孔位置，适配不同行程的夹紧需求，其核心的导向+传力一体化设计思路，能够简化夹具整体结构，减少零件数量，提升机构可靠性。
