立式台钻工业设备三维建模设计

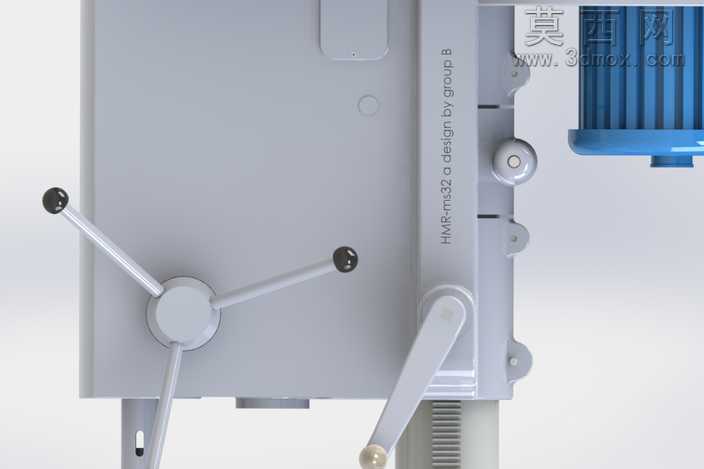

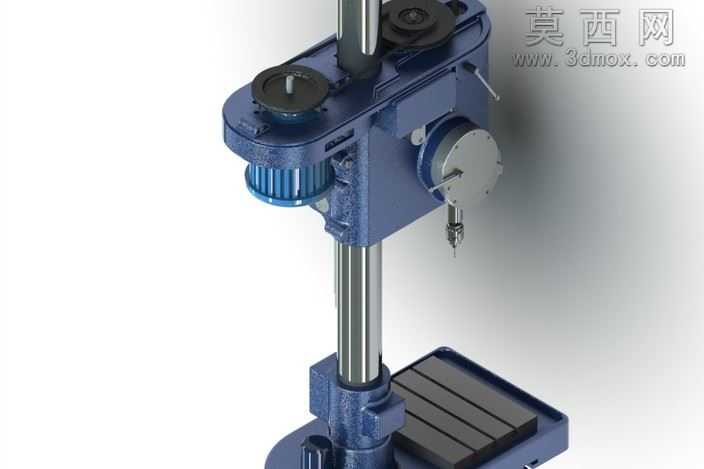

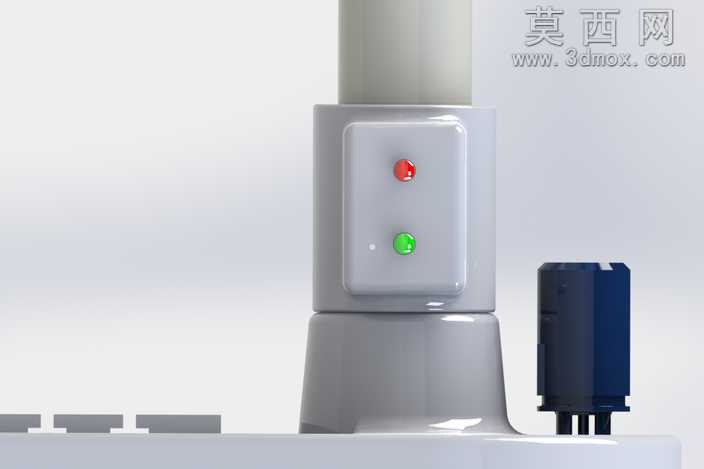

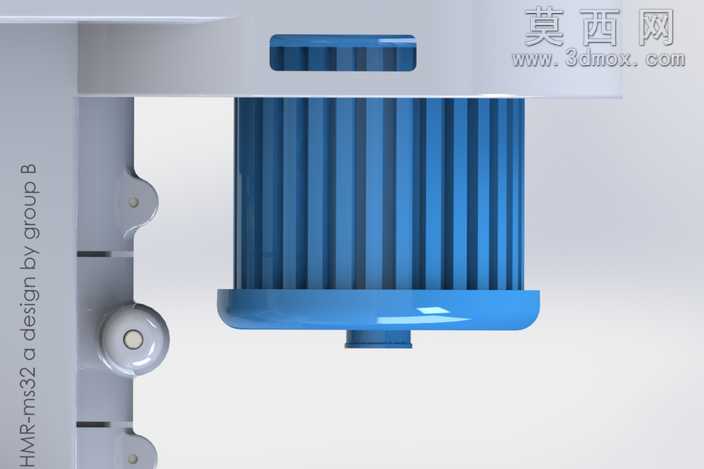

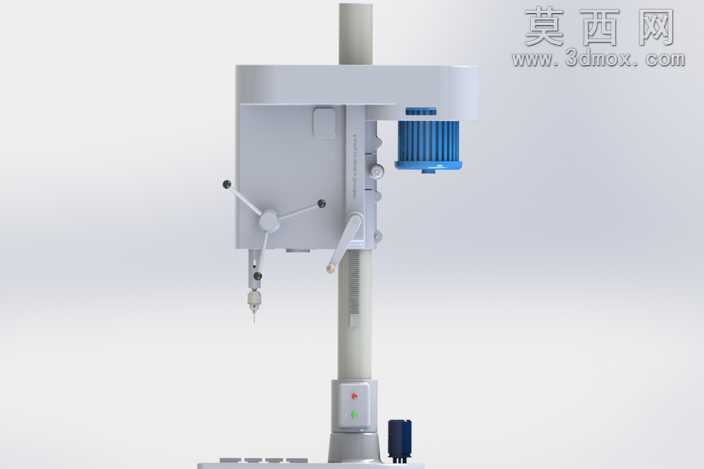

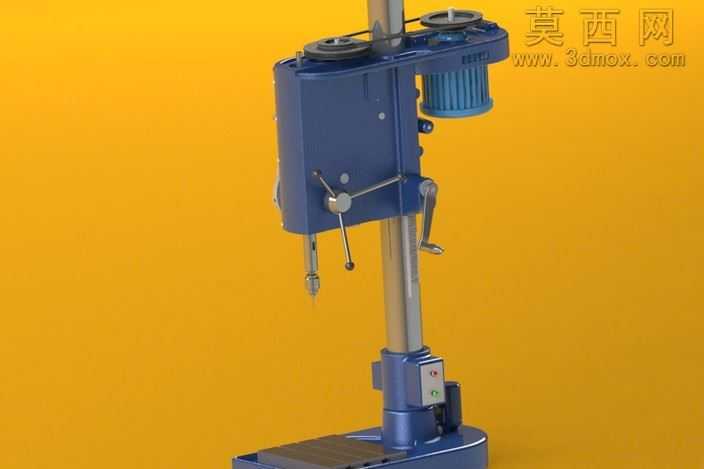

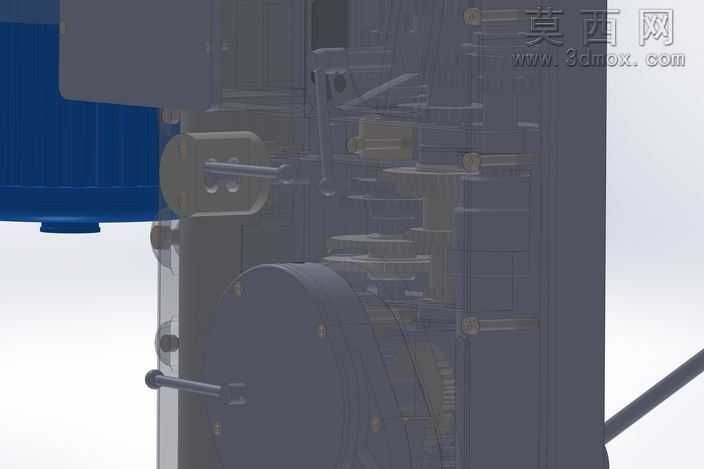

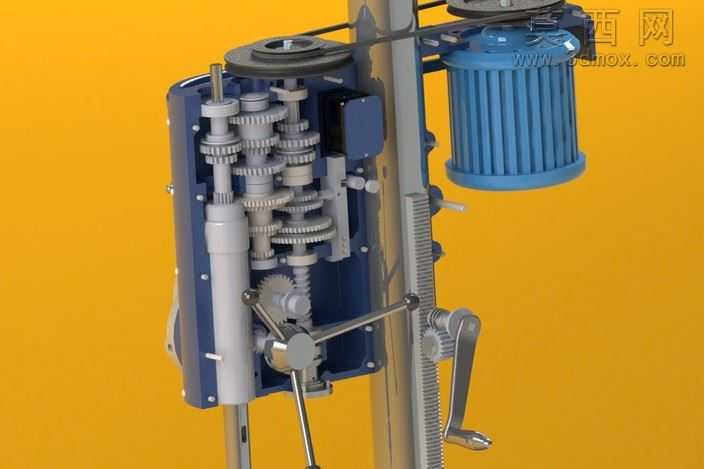

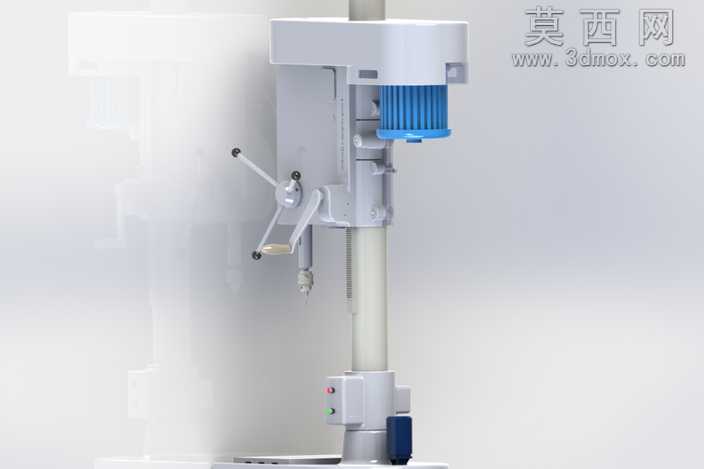

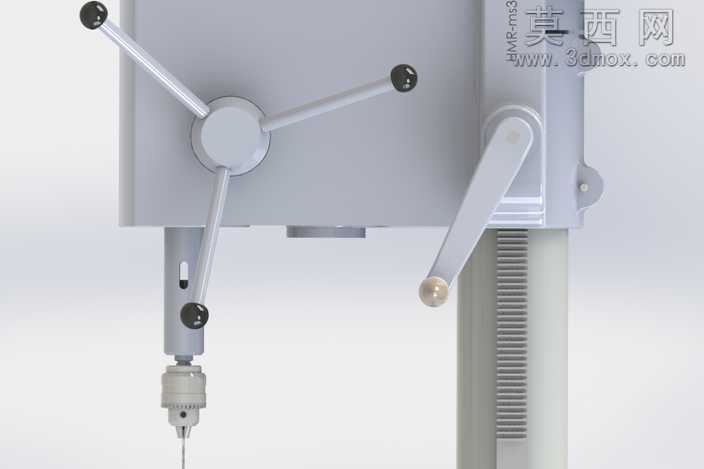

本作品为立式台钻的三维参数化建模设计，采用SolidWorks完成全零件建模与整机装配，完整还原了台式钻床的真实结构与功能形态。建模过程遵循机械设计的实际尺寸规范，对台钻的立柱、主轴箱、进给操作机构、驱动电机、工作台、控制按钮等核心部件进行了1:1比例的精准复刻，每个零件的建模都严格参照真实台钻的结构比例，确保各部件装配关系准确，运动逻辑符合实际设备的运行原理。在模型构建阶段，首先完成基础立柱的建模，采用拉伸、凸台等特征命令构建立柱的支撑结构，预留出主轴箱升降的导轨配合面，保证主轴箱可沿立柱实现上下位置调整，适配不同高度工件的加工需求。主轴箱部分作为台钻的核心功能模块，详细建模了内部的传动结构腔体、主轴安装位、进给手轮的连接轴结构，三个操作手柄的角度与位置完全符合人体工程学设计，操作时可便捷控制主轴的进给行程；侧面的锁紧手柄建模还原了真实的锁紧结构，可实现主轴箱位置的固定，避免加工过程中出现位移偏移。驱动电机部分采用蓝灰配色的材质区分，还原了电机的散热筋结构、接线端细节，电机与主轴箱的连接位置准确，还原了皮带传动的安装空间结构。工作台部分建模了T型槽结构，可用于装夹固定待加工工件，工作台的升降调节结构也做了完整还原，配合主轴箱的位置调整可实现更大的加工高度范围。底部的控制盒部分，还原了启停按钮、状态指示灯的细节，按钮的红绿配色符合工业设备的安全标识规范。渲染阶段采用哑光工业灰作为设备主体材质，电机部分使用半光泽蓝色塑料材质，操作手柄采用黑色防滑橡胶材质，金属导轨部分赋予拉丝金属质感，各部件材质区分清晰，真实还原了工业台钻的外观质感。装配过程中添加了合理的配合约束，主轴可实现上下进给运动，手轮可随主轴进给同步转动，主轴箱可沿立柱滑动，完整还原了台钻的可动结构，可用于机械教学演示、设备结构认知、加工场景搭建等用途，模型结构完整无缺失，细节丰富，符合工业设备建模的精度要求。
