专用V带外圆磨床结构三维设计

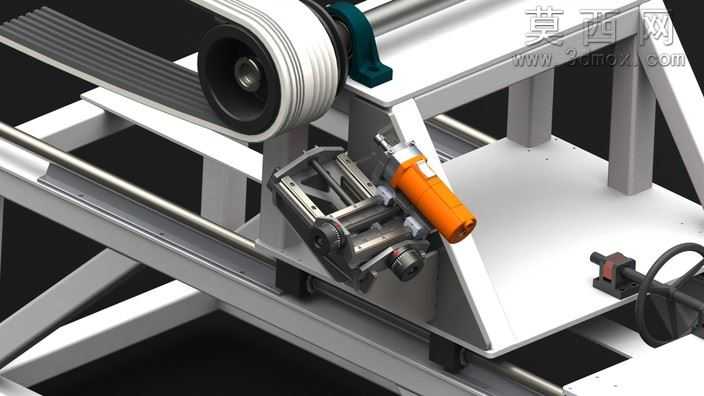

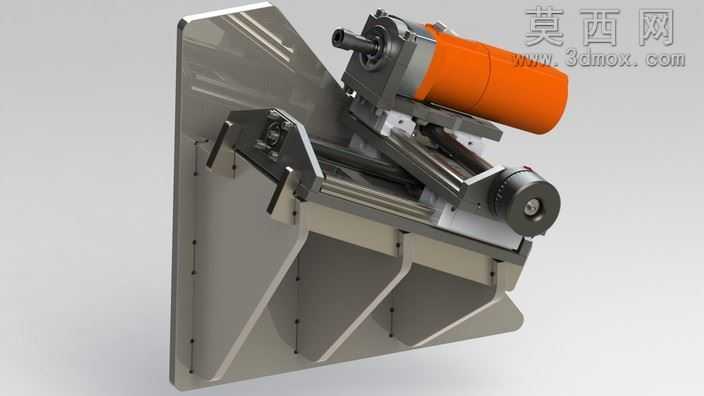

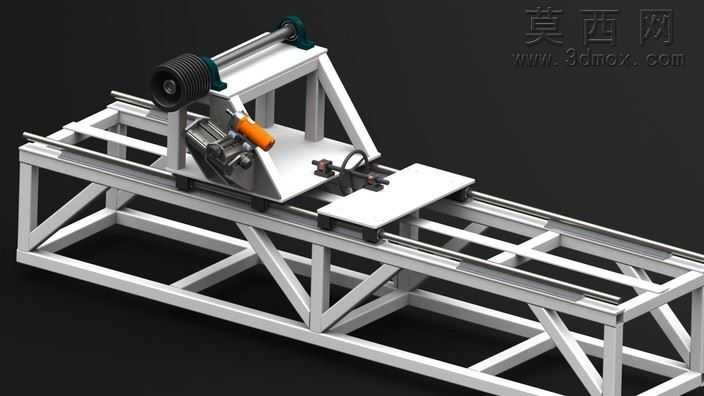

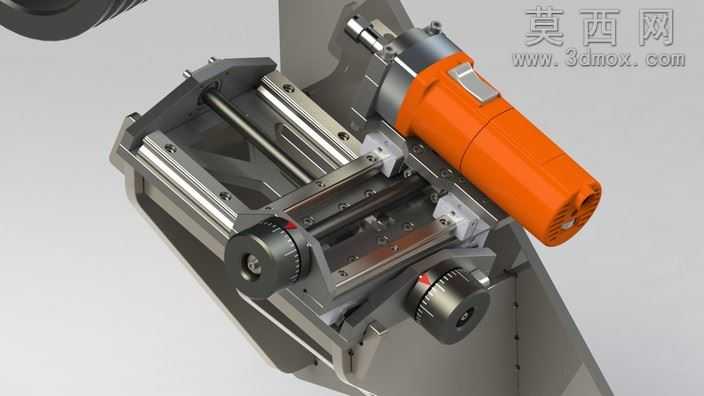

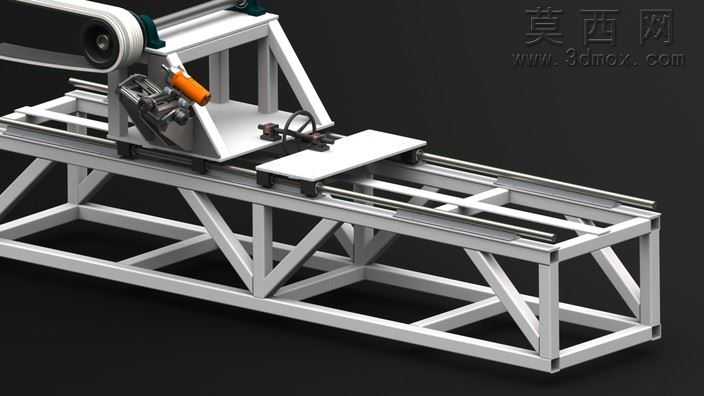

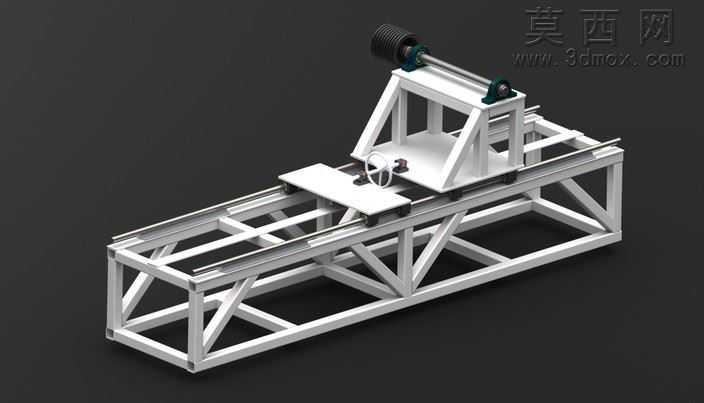

本模型为专用V带外圆磨床的完整三维设计成果，建模过程严格遵循机械设计规范，针对V带轮类零件的外圆精加工需求开展结构设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配的尺寸比例构建，可实现完整的装配干涉检查与运动仿真验证。模型主体结构分为磨削动力单元、进给滑台单元、角度调节单元、机架支撑单元四个核心部分，其中磨削动力单元集成了高速电主轴与橙色防护壳体，壳体采用哑光工程塑料材质渲染，表面做了细微的颗粒质感处理，还原真实工业设备的外壳触感，主轴端部预留了砂轮安装接口，可适配不同粒度的外圆磨削砂轮。进给滑台单元采用双线性导轨搭配精密滚珠丝杠的传动结构，导轨金属表面做了镀铬亮面处理，丝杠螺母副与滑台座的连接细节完整还原，两个带刻度的调节手轮分别控制横向与纵向的进给量，手轮外圈做了防滑滚花纹理，刻度盘采用黑色哑光金属搭配白色蚀刻刻度的材质表现，清晰呈现进给精度调节的设计细节。角度调节单元可实现磨削主轴的倾角调整，适配不同锥度的V带轮外圆加工需求，锁紧机构的结构细节完整建模，可直观展示角度固定的工作原理。机架支撑单元采用铸铁材质渲染，表面做了喷砂氧化的深灰色质感处理，加强筋结构按照力学性能要求布局，保证设备整体的刚性与稳定性。设计过程中充分考虑了V带外圆磨削的加工特性，针对磨削过程中的排屑、冷却管路预留了安装空间，所有紧固件、定位销等标准件均按照国标规格建模，装配关系完全符合实际机械设备的装配逻辑，可直接用于磨床结构的教学演示、方案评审以及零部件的二次优化设计，渲染阶段采用工业产品常用的三点布光方案，金属件的反光、塑料件的漫反射、刻度件的细节纹理都做了精细化调整，完整呈现专用磨床的工业设计质感与结构合理性。
