ABL品牌2000mm车削直径立式车床结构

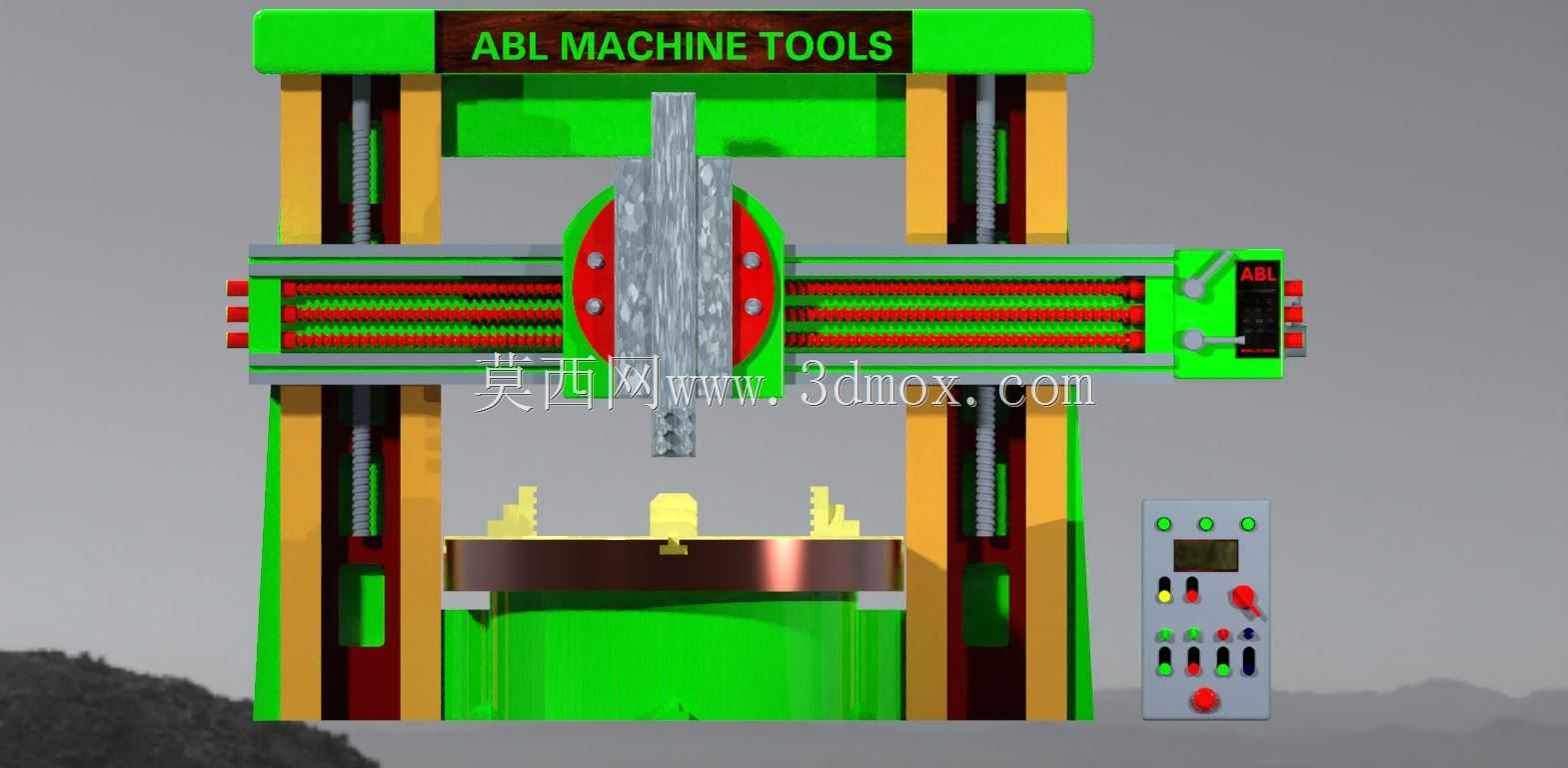

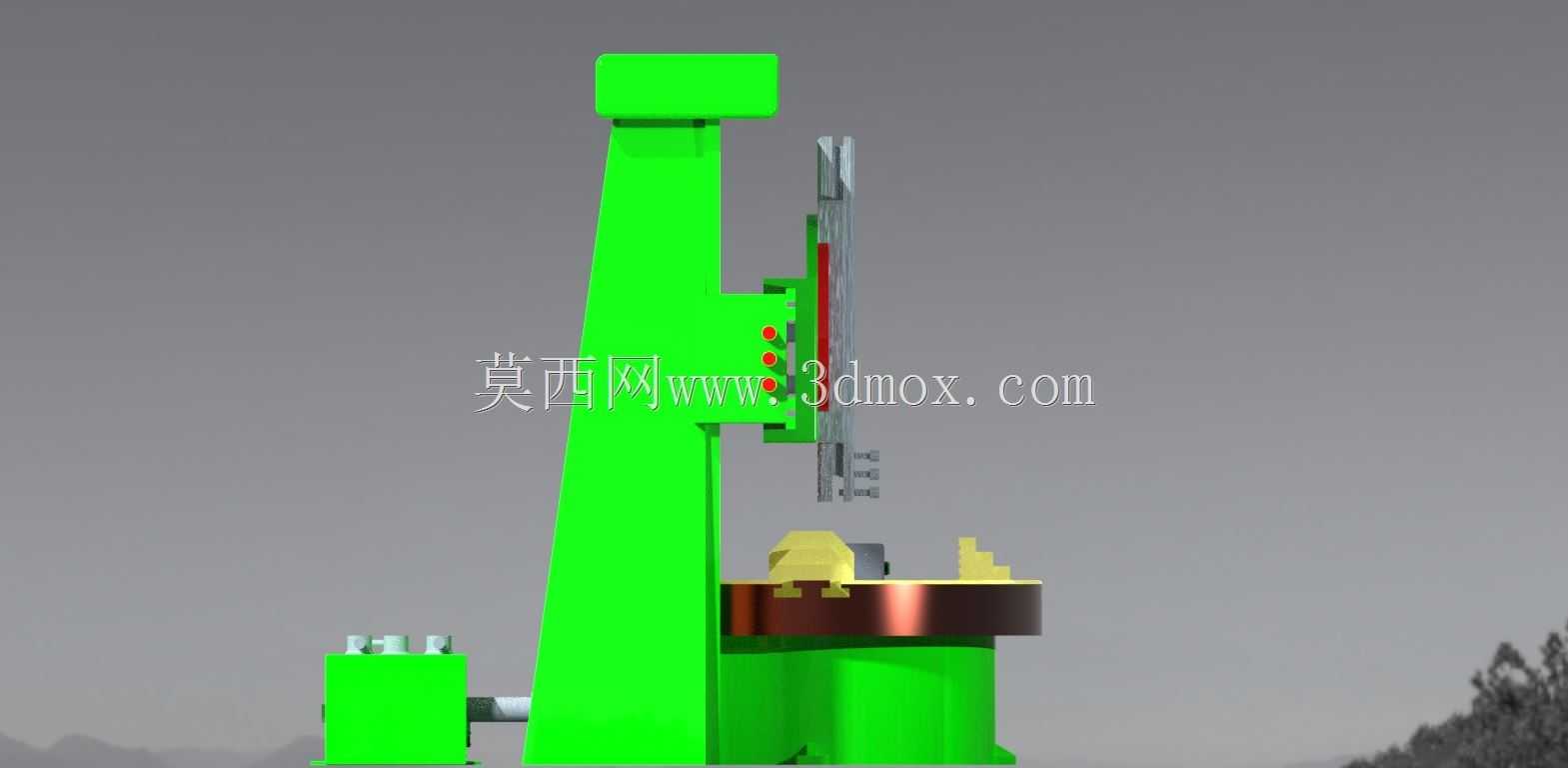

　　从结构设计逻辑来看，整机采用双立柱对称龙门框架，左右立柱与床身底座刚性连接，横梁沿立柱导轨做垂直方向的进给移动，这种对称结构能抵消切削过程中横向进给力产生的倾覆力矩，相比单柱立车，双柱结构的横梁跨距更大，在满直径车削时刀架的伸出长度更短，切削刚性提升明显。横梁上搭载的横向滑枕部件，可沿横梁导轨做水平方向的X向进给，滑枕内部的垂直刀架能完成Z向的吃刀动作，刀架部分预留了多工位刀具安装位，可根据加工工序切换外圆车刀、端面车刀、切槽刀，部分工况下还可加装镗刀完成内孔加工，无需二次装夹就能完成盘类、套类重型零件的大部分车削工序。这款立式车床的三维结构完整还原了大规格回转类零件加工设备的典型布局，2000mm的最大车削直径决定了它的核心应用场景集中在重型机械制造领域，比如风电法兰的端面车削、大型齿圈的内外圆加工、矿山设备轮毂的成型工序，这类零件自重动辄数吨，卧式车床装夹时会因工件自重产生挠度变形，立式布局将工件回转轴线垂直设置，工作台承载面水平布置，工件自重直接传递到床身基础，从根源上规避了长卧式主轴悬伸带来的刚性不足问题。

　　操作面板布置在床身右侧的人机交互高度位置，所有进给控制按钮、主轴转速调节旋钮、急停装置都集中在操作人员站立时可轻松触及的范围，面板上的状态指示灯可实时反馈主轴运行、进给锁定、润滑系统的工作状态，符合重型设备操作的安全规范。安装边界方面，这类大规格立车对车间地基有明确要求，因为整机自重加上工件最大承重会达到数十吨，地基需要做预埋地脚螺栓的硬化处理，设备周边需要预留足够的工件吊装空间，正面操作区要留出操作人员的安全站位与工件吊运通道，左右两侧需要预留检修空间，方便后期维护导轨防护罩、丝杠润滑管路、主轴传动部件。

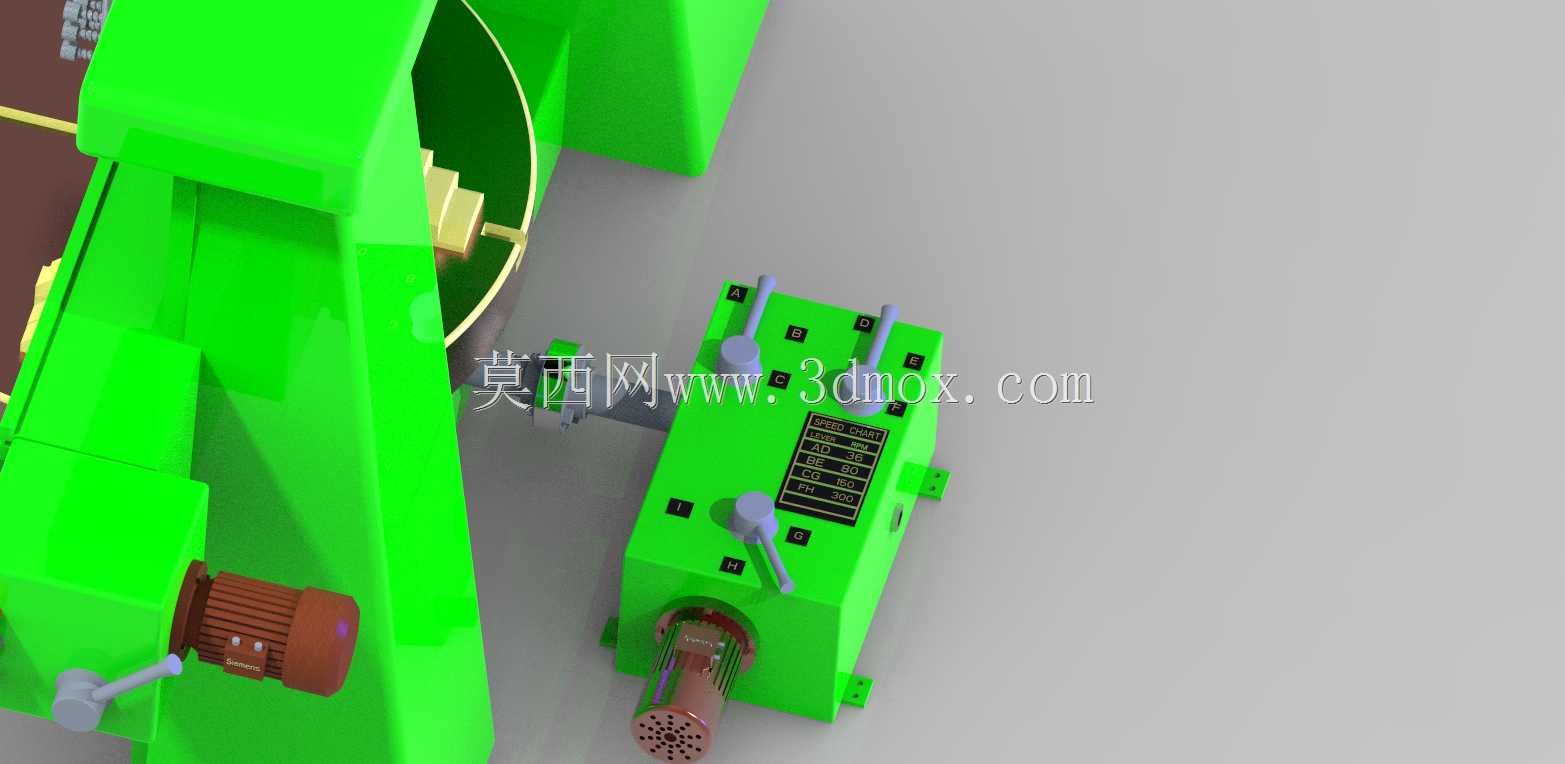

　　从传动结构的建模细节来看，横梁升降采用双丝杠同步驱动，避免横梁升降过程中出现倾斜卡滞，X向与Z向进给都采用直线导轨配合滚珠丝杠的传动组合，相比传统滑动导轨，这种组合的进给阻尼更小，低速进给时无爬行现象，能保证大直径端面车削时的表面粗糙度一致性。主轴部分采用大直径推力轴承与径向轴承组合配置，可承受大重量工件带来的轴向载荷与切削时的径向切削力，主轴转速范围覆盖低速大扭矩重切削到高速精车的不同工况，粗车时可输出足够扭矩完成大切深的铸钢、锻件外皮去除，精车时可提升转速保证加工面的光洁度。

　　设备的防护设计也在模型中有所体现，所有运动导轨部位都设置了伸缩式钢板防护罩，可阻挡切削过程中产生的铁屑、切削液进入导轨副与丝杠传动部位，床身工作台周边设置了环形的排屑槽，可配合车间的排屑装置将加工产生的铁屑集中输送到集屑车，减少人工清理的工作量。刀架部分的结构设计考虑了换刀效率，刀具装夹采用模块化的刀夹结构，更换刀具时无需重新大范围对刀，可缩短重型零件加工的辅助时间，对于批量加工的大型盘类零件，这种结构能有效提升加工效率。在设备选型参考层面，这个三维模型完整呈现了各部件的装配关系，结构设计人员可参考其框架布局完成定制化立车的结构优化，设备采购人员可通过模型直观了解设备的空间占用情况，提前规划车间的设备布局，建模学习者也可通过拆解模型，掌握重型金属切削设备的结构设计逻辑，理解刚性、精度、操作便利性在大型机床设计中的平衡思路。
