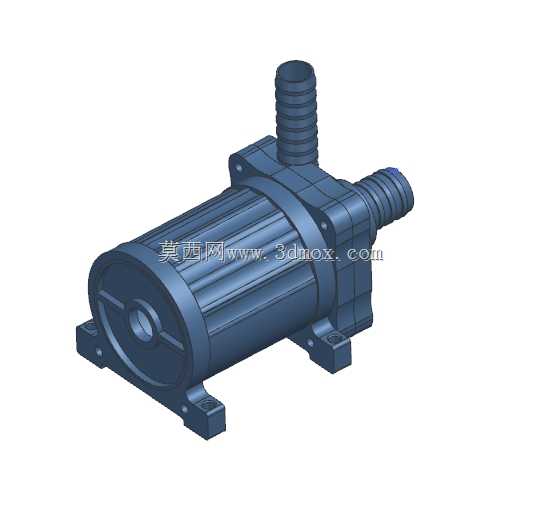

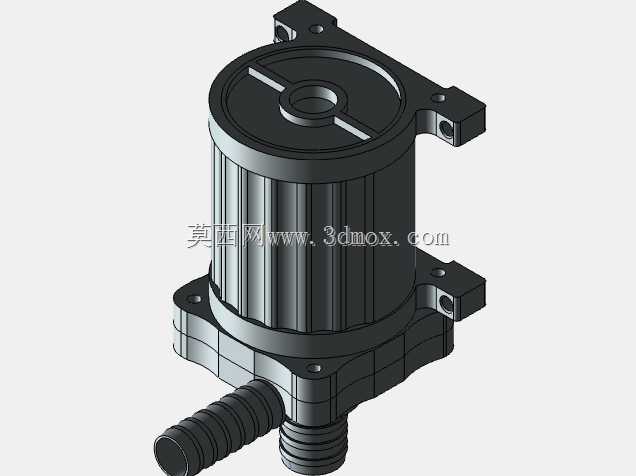

微型直流水泵结构三维设计模型

　　从结构设计逻辑来看，建模时优先确定了泵体的动力段与流体腔的同轴度基准，将电机转子与叶轮腔做了一体化密封腔设计，避免流体渗入电机绕组造成短路，这也是微型直流水泵区别于大型工业泵的核心设计点——没有额外的机械密封外接结构，靠腔室本身的密封结构实现动密封，减少了易损件数量，也压缩了整体轴向尺寸。进出水接口采用了竹节式宝塔接头结构，建模时特意做了多道环形凸棱，这个细节是为了匹配常用的PVC、硅胶柔性软管，安装时直接将软管套入接头，靠凸棱增加摩擦力，配合喉箍即可实现可靠密封，不需要额外加工螺纹或者法兰连接结构，大幅降低了终端用户的安装门槛。这款微型直流水泵的三维建模，完全围绕小型流体输送场景的实际安装与使用需求展开，在做结构拆解前，首先要明确它的核心适用场景：多用于小型水冷循环系统、桌面级水族供水、小型医疗设备冷却液输送、园艺微型滴灌系统这类对安装空间有严格限制、流量需求适中、供电为低压直流的工况，这类场景往往不允许泵体占用过大安装位置，同时要求泵运行时振动小、进出水接口适配常规软管，不需要额外做复杂的管路转接。

　　安装脚位的设计上，在泵体电机段的下方设置了两个带安装孔的固定支脚，两个支脚的安装孔中心距、孔位大小都做了标准化适配，孔位预留了足够的螺栓穿入间隙，既可以用螺栓固定在设备的安装基板上，也可以搭配减震胶垫使用，抵消泵运行时叶轮转动带来的微幅振动，避免振动传递到配套设备上产生共振噪音。模型的外形尺寸控制上，整体轴向长度控制在适配小型设备内置安装的范围，径向最大尺寸不超过常规手掌宽度，进出水接口的外径统一适配常用的内径8-12mm软管，安装支脚的底面与泵体轴线保持平行，保证安装后泵轴处于水平状态，避免叶轮偏磨影响使用寿命。

　　在流体腔的结构设计上，建模时将进水口设置在泵体轴向端盖位置，出水口设置在泵体切向位置，完全符合离心泵的流体走向逻辑，进水口沿轴向正对叶轮中心，能最大程度减少进水阻力，出水口沿叶轮旋转的切向布置，利用叶轮旋转产生的离心力将流体增压后送出，这个结构的流道做了平滑过渡处理，没有直角拐点，能减少流体在腔体内的湍流损失，提升泵的输送效率。电机外壳采用了带散热筋的圆柱结构，建模时的散热筋沿轴向均匀分布，既可以增加外壳的散热面积，帮助电机在长时间运行时散出绕组热量，也能提升外壳的结构强度，避免安装时挤压造成外壳变形。端盖与泵体主体的连接采用了周向均布的螺丝固定位，建模时预留了螺丝沉孔，保证螺丝安装后端面平整，不会突出外壳影响安装间隙。从建模的细节处理来看，所有的安装棱边都做了微小的倒角处理，既符合实际注塑加工的脱模工艺要求，也避免安装时锐边划伤操作人员或者软管。整个模型的结构完全还原了量产微型直流水泵的真实装配关系，各个部件的配合间隙都按照实际工程公差做了预留，不管是用于设备选型时的安装空间校核，还是用于同类产品的结构设计参考，都能直接对应实际生产中的尺寸要求，不会出现建模尺寸与实际产品偏差过大导致的安装干涉问题。

　　在实际选型应用中，这类泵的安装边界需要重点关注几个维度：首先是安装面的平面度，因为支脚为刚性塑料结构，如果安装面平面度过大，锁紧固定螺栓时会造成泵体外壳变形，导致叶轮与腔室刮擦；其次是进出水软管的弯曲半径，不能让软管在接头位置出现死折，否则会造成进水不足引发泵体空转；最后是泵的安装高度，因为这类微型泵的自吸能力有限，尽量将泵安装在低于储液液面的位置，实现灌泵启动，避免干磨损坏密封结构。模型在构建时也充分考虑了这些实际使用中的约束，所有结构细节都对应实际使用中的安装要求，没有为了建模美观而添加不符合工程实际的冗余结构。
