厂区物料转运侧面装卸叉车结构设计

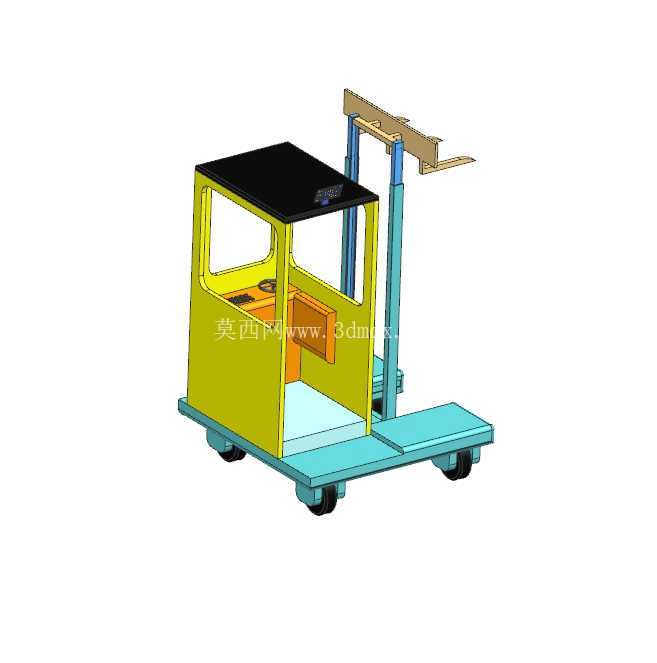

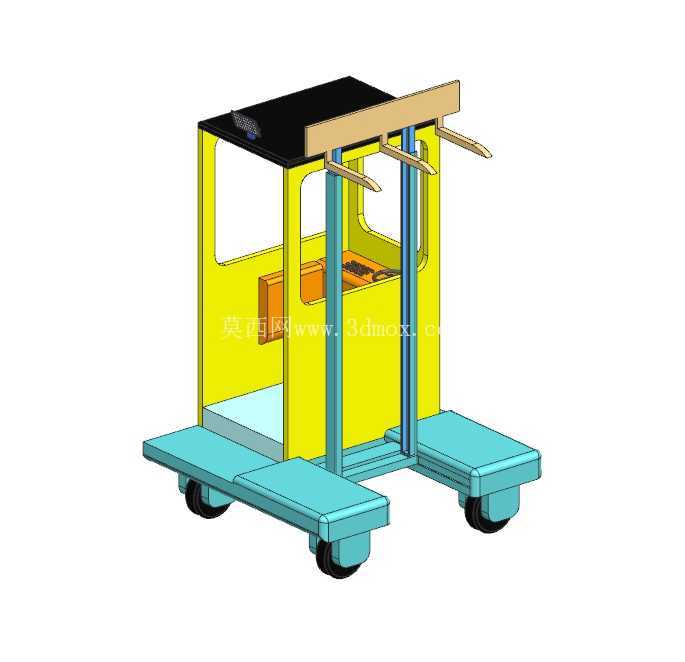

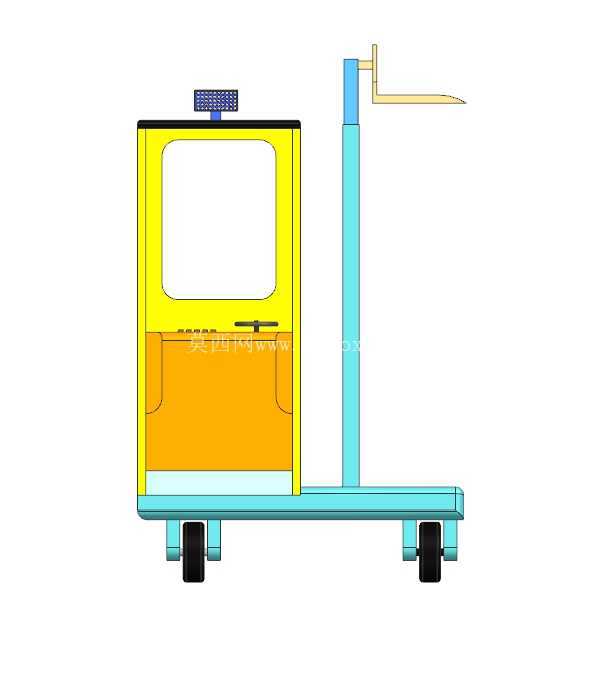

　　在长条形物料的厂内转运场景里，常规正面叉车往往受限于作业通道宽度、货叉取料方向的限制，难以在窄通道内完成长型材、卷材、长轴类零件的侧向取放与转运作业，侧面装卸叉车正是针对这类工况开发的专用工业搬运设备。这款侧面叉车的整体布局采用侧置作业平台的设计思路，驾驶室位于车体靠上位置，作业时操作人员可获得侧向的开阔视野，无需频繁调整车体朝向就能观察到货叉与待取物料的对位状态，尤其适合在货架排布密集、通道预留宽度有限的型材仓库、冲压车间原料区、压铸生产线旁的物料暂存区使用。从结构设计来看，货叉组件采用垂直门架搭配横向伸出叉齿的布局，叉齿沿门架导轨做垂直升降动作，门架整体可沿车体侧向的滑轨做小幅横向位移，取料时无需将整车完全驶入物料堆垛的正前方，只需将车体侧面贴近物料存放位，调整叉齿高度后横向伸出即可完成托取，大幅降低了作业所需的通道宽度，常规正面叉车需要4米以上宽度才能完成转向取料的通道，这款侧面叉车仅需2.2米左右的通行宽度即可完成全流程作业，能有效提升仓储空间的利用率。

　　车体下部采用双侧分体式承载平台设计，两个平台分别位于门架的前后侧，当叉齿托取物料后，可将物料横向收回放置在两个承载平台之间的区域，让长条形物料沿车体长度方向放置，转运过程中物料不会超出车体宽度范围，避免了长物料转运时剐蹭通道两侧设备、货架的风险，同时承载平台采用加厚钢板焊接结构，表面做防滑处理，可承载单根长度6米以内、重量不超过3吨的长型材或轴类零件，轮组采用聚氨酯包胶脚轮，搭配转向桥结构，在厂区硬化路面行驶时震动小，转向灵活，最小转弯半径控制在3.5米以内，适配多数生产车间的内部道路转弯半径要求。

　　驾驶室采用半封闭结构，顶部设置防护顶棚，可防止上方坠物对操作人员造成伤害，操控元件集中布置在驾驶室侧向的操作台上，包含升降控制手柄、行驶方向控制开关、制动踏板，操作人员侧身即可完成所有作业动作，长时间作业不易产生疲劳。设计过程中重点考量了整车的重心分布，将蓄电池、液压泵站等较重的部件布置在车体远离作业侧的位置，当叉齿托取额定负载的物料收回至承载平台时，整车重心始终落在四个轮组的支撑多边形范围内，不会发生侧倾风险，门架的升降导轨采用矩形钢焊接加工，导轨面加装耐磨衬板，叉齿的升降采用双油缸同步驱动，避免升降过程中出现偏载卡顿的问题，液压系统设置过载溢流阀，当负载超过额定承载能力时自动卸压，保护结构件不会因过载产生变形。

　　安装边界方面，这款叉车的整车宽度控制在1.5米以内，长度不超过4米，高度（含顶棚）为2.2米，可顺利通过多数车间的常规防火门、电梯入口，无需对现有厂区的通行设施做改造即可投入使用，日常维护时可直接掀开驾驶室下方的盖板，对液压泵站、电池组、轮组轴承等部件进行检修，无需拆解大量外围结构件，降低了后期运维的难度。在生产线旁的实际使用中，这类侧面叉车可直接停靠在压铸机、压力机的物料出料侧，将生产完成的长条形工件直接从设备侧面托取转运，无需等待正面叉车调整车位，能有效缩短物料转运的等待时间，提升生产线的流转效率，同时在长物料的堆垛作业中，可沿货架长度方向行驶，逐位完成物料的存取，相比正面叉车作业效率可提升40%以上，尤其适合有色金属压铸件、长型材、管材类生产企业的厂内物料搬运场景。
