家用四开带五孔墙面开关插座结构设计

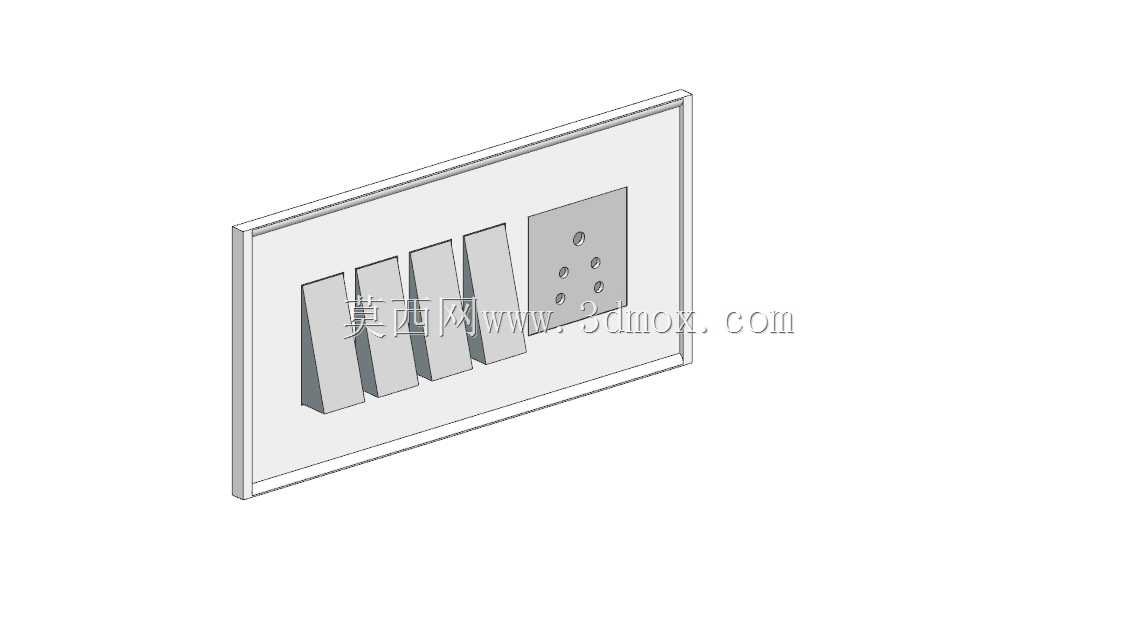

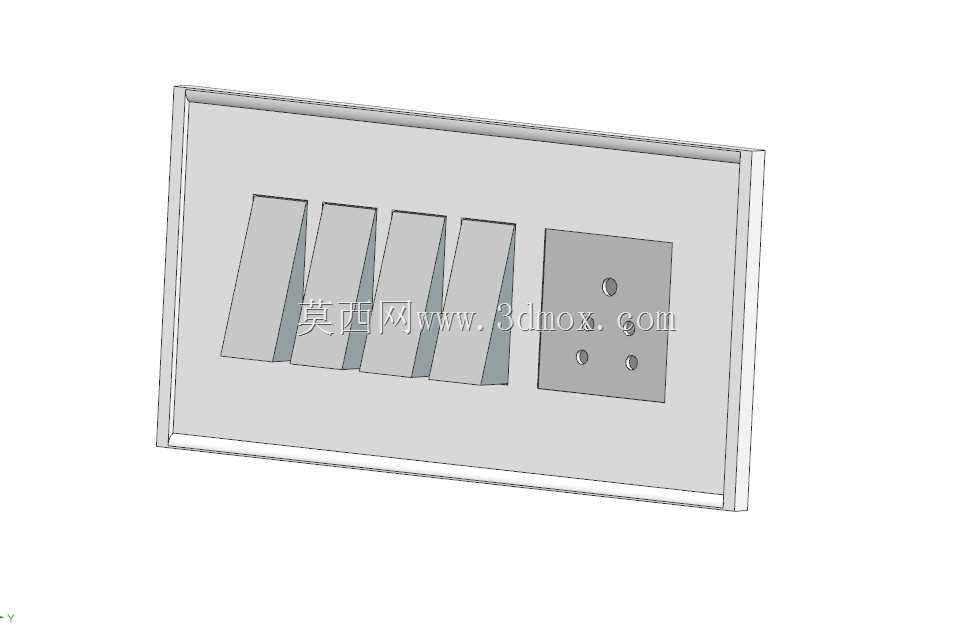

　　日常民用配电场景里，墙面开关插座是末端配电最常见的交互部件，这款集成四开单控与五孔插座的一体式面板，主要用于住宅室内墙面的照明回路控制与小功率用电设备取电，常见于客厅、卧室、书房等区域的墙面暗装场景，适配国内常规86型暗装底盒的安装尺寸，安装时底盒预埋深度需预留至少35mm的空间，避免内部接线后出现面板无法贴合墙面的问题。从结构设计层面看，这款产品将四个按键开关模块与一个五孔插座模块整合在同一块面板上，减少了墙面开孔数量，在同一墙面点位同时实现多路照明控制与插座取电功能，相比分开安装独立开关与插座，能有效节省墙面安装空间，也让墙面排布更整洁。开关按键采用等距排布的直边造型，按键之间预留1.5mm的间隙，

　　避免按压时出现相邻按键联动的问题，按键按压行程设计在2.5mm左右，按压力度控制在1.5N-2N区间，兼顾按压手感与内部触点的接触可靠性，每个开关模块对应独立的接线端子，支持单火线接线方式，适配国内常规住宅照明回路的布线逻辑。五孔插座模块采用错位布局设计，两孔插孔与三孔插孔的中心距错开12mm，避免两个插头同时插入时出现互相干涉的情况，插孔内部设置安全保护门，单孔插入时需要达到75N以上的力度才能推开保护门，能有效避免儿童误触导致的触电风险，插座的铜件采用一体化冲压成型结构，减少拼接点的接触电阻，长期带载运行时的温升控制在35K以内，符合家用插座的安全性能要求。面板整体采用平面直边造型，外轮廓尺寸为86mm×86mm，

　　面板厚度8mm，边缘做0.5mm的圆角处理，安装后与墙面的贴合缝隙控制在0.3mm以内，兼顾美观性与清洁便利性，日常擦拭时不会出现积灰的死角。设计过程中首先确定安装边界，以国内通用86型暗盒为安装基准，确定面板的外轮廓尺寸与安装孔距，安装孔中心距为60mm，适配绝大多数预埋暗盒的螺丝孔位；之后排布内部功能模块，将四个开关模块布置在面板左侧区域，五孔插座模块布置在右侧区域，两个功能区之间预留3mm的隔离筋，避免开关操作时的受力传递到插座模块，影响插座的接线稳定性。内部结构上，开关模块的触点采用银合金材质，具备良好的耐电弧烧蚀性能，满足16A照明回路的通断寿命要求，正常使用场景下通断次数不低于40000次；插座模块的载流铜件厚度为0.

　　6mm，支持10A的额定电流，满足常规家用小功率电器的取电需求，接线端子采用压线式结构，可同时接入两根2.5平方毫米的铜芯导线，适配家装常见的布线线径。面板材质选用阻燃PC材料，阻燃等级达到UL94-V0级，遇到明火时会快速自熄，不会出现持续燃烧的情况，提升用电安全性能；面板表面采用细磨砂纹理处理，避免日常使用时残留指纹与划痕，长期使用也能保持外观整洁。在实际安装场景中，这款一体式开关插座适合布置在卧室进门处，可同时控制卧室主灯、床头壁灯、氛围灯带等多路照明，同时预留插座供临时取电使用；也可布置在客厅电视背景墙区域，控制背景墙氛围灯、射灯等回路，同时为机顶盒、路由器等设备提供取电点位，减少墙面插排的使用，让墙面布线更规整。设计时还考虑了接线的便利性，背部的接线端子标识清晰，L端接火线、N端接零线、PE端接接地线，每个端子的压线螺丝都做了防脱落设计，拆卸面板时螺丝不会从端子上掉落，降低现场安装的操作难度。面板与内部功能底座采用卡扣式连接，拆卸面板时只需用平口螺丝刀从面板底部的拆卸缺口轻轻撬动即可拆开，无需暴力撬取，避免后期维护时损坏面板表面。
