流线型一体化自行车燃油箱结构设计

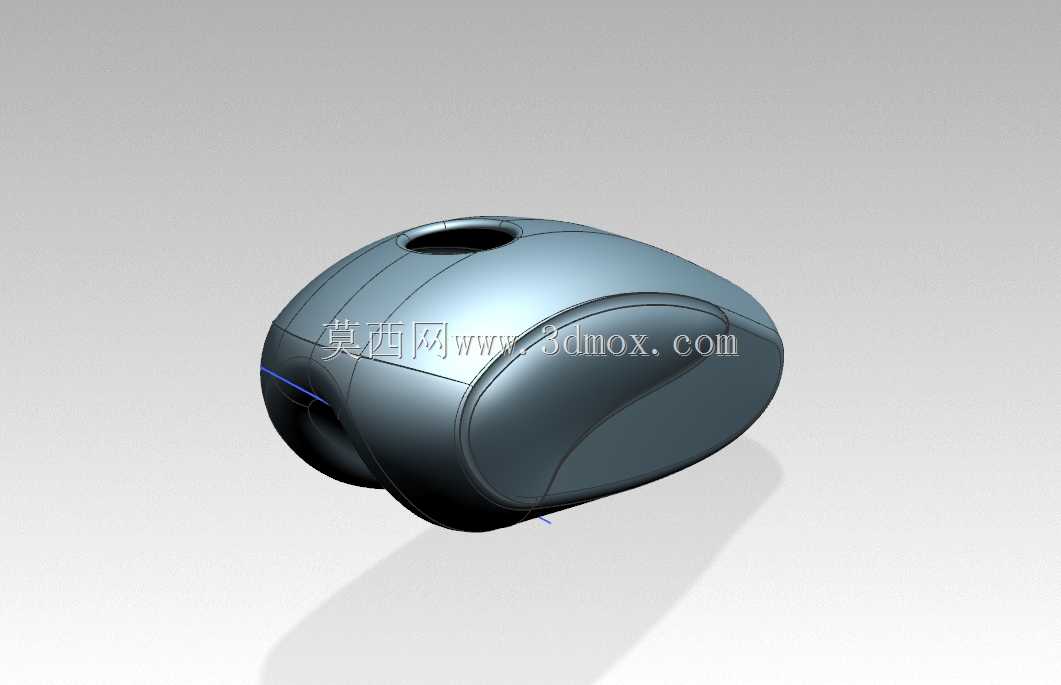

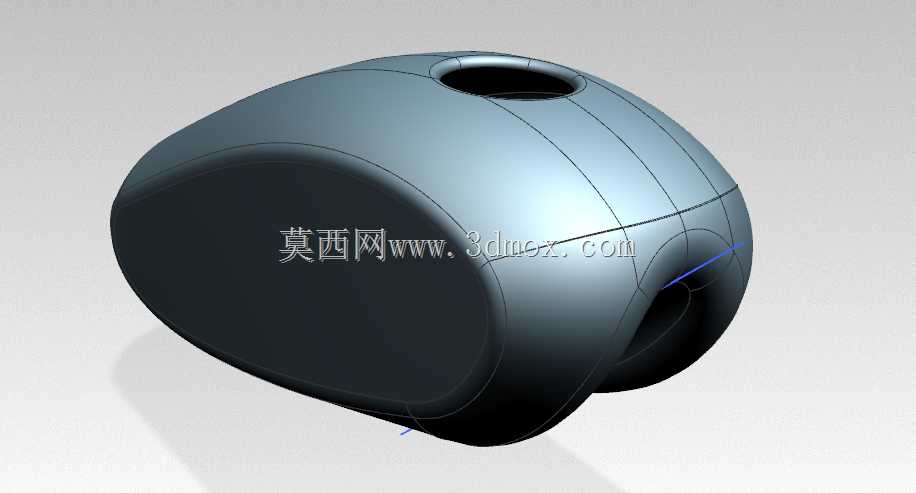

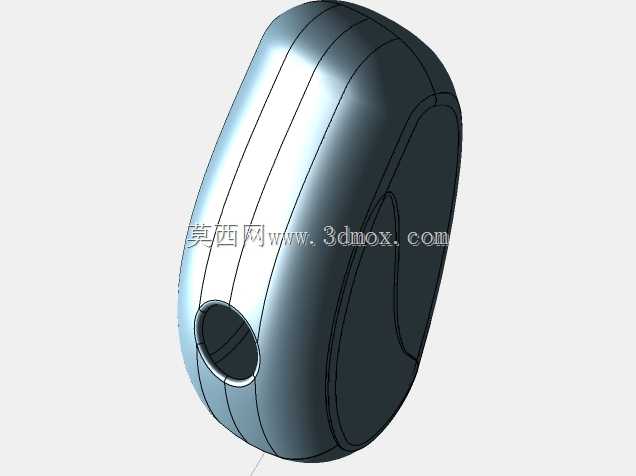

这款自行车燃油箱的结构设计，核心围绕小排量燃油助力自行车的实际使用场景展开，区别于传统跨骑车型的方正油箱造型，整体采用一体化流线曲面壳体结构，适配紧凑型助力自行车的车架安装空间。从实际安装边界来看，油箱底部预留了与车架主梁贴合的弧形安装面，安装孔位隐藏在壳体下部的内凹区域，不会破坏外表面的整体流线感，同时能保证油箱与车架贴合后无突出棱角，避免骑行过程中剐蹭骑行者腿部。

在功能特性层面，油箱顶部设置了内凹式注油口，注油口边缘做了翻边强化处理，既可以避免加注燃油时出现溢油顺着壳体流到车架表面的问题，也能提升注油口位置的结构强度，防止长期使用后出现开裂变形。油箱的出油口设置在壳体后侧下部的最低位置，能保证箱内燃油在剩余量较少时依然可以顺利流出，避免出现残油无法利用的情况，壳体内部预留了防浪板的安装卡槽，可根据实际使用需求加装防浪结构，减少车辆行驶过程中燃油晃动对骑行稳定性的影响。

设计思路上，这款油箱没有沿用传统金属油箱的分块焊接思路，而是采用大曲面一体化成型的结构逻辑，外表面的曲面过渡全部做了G2连续处理，既可以降低骑行过程中的风阻，也能减少壳体表面的应力集中点，提升整体抗冲击能力。壳体的壁厚设计遵循等强度原则，在安装孔位、注油口、出油口等受力集中的区域做了局部加厚处理，其余区域采用均匀壁厚设计，在保证结构强度的前提下尽可能控制整体重量，避免给整车增加过多的负载。

从实际应用场景来看，这类油箱主要适配小排量燃油助力自行车、定制改装款巴贾杰风格自行车，安装时不需要对原车车架做大规模改动，只需要匹配对应位置的固定支架即可完成装配。油箱的外形轮廓充分考虑了骑行时的人机工程学，骑行者在夹持油箱时，腿部接触的曲面做了内收处理，贴合腿部自然弯曲的弧度，长时间骑行也不会出现硌腿的问题。壳体表面的分模线设置在视觉不明显的侧下方位置，成型后只需要简单处理即可获得完整的光滑外表面，后续做喷涂、贴花等表面处理时也更加方便。

在结构细节处理上，油箱的前后两端都做了圆弧过渡处理，前端收窄的造型可以更好地适配车头与车架衔接的位置，后端的圆润曲面可以和车座前部的造型自然衔接，不会出现突兀的断层。壳体下部预留了油位传感器的安装位，可根据配置需求加装机械式或者电子式油位检测装置，方便骑行者实时掌握剩余燃油量。整体结构没有多余的突出附件，所有外接接口都做了内藏式处理，既可以避免日常使用过程中磕碰损坏接口，也能让整车外观更加简洁流畅。

针对金属板材成型的工艺需求，这款油箱的曲面曲率变化做了针对性优化，所有曲面的拉伸比都控制在金属板材冷冲压成型的合理范围内，不需要额外的多工序退火处理即可一次成型，降低生产过程中的工艺难度和废品率。焊接边的设计也充分考虑了焊接工艺的操作空间，拼接位置的法兰边宽度统一，方便采用自动化焊接设备进行批量生产，焊接完成后的打磨工作量也能控制在较低水平。
