流线型自行车燃油箱概念结构设计

这款自行车油箱的概念设计，最初的需求出发点是针对长途跨骑类助力自行车的续航补能场景，区别于传统电动自行车的电池供电结构，这款油箱适配小排量燃油助力骑行装备，能够在不占用车架核心踩踏空间的前提下，为动力单元提供稳定的燃油存储载体。从实际使用场景来看，这类结构主要面向非铺装路面长途骑行、郊野通勤的助力车型，需要在复杂颠簸路况下保证燃油存储的密封性，同时不能干扰骑行过程中的腿部动作空间，这也是整个结构设计过程中最先锚定的核心约束边界。

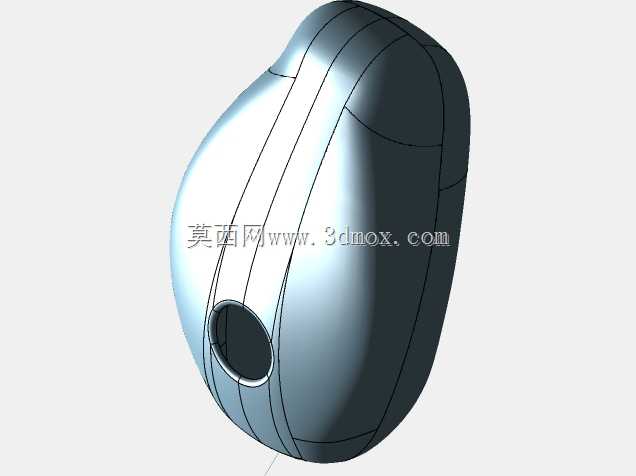

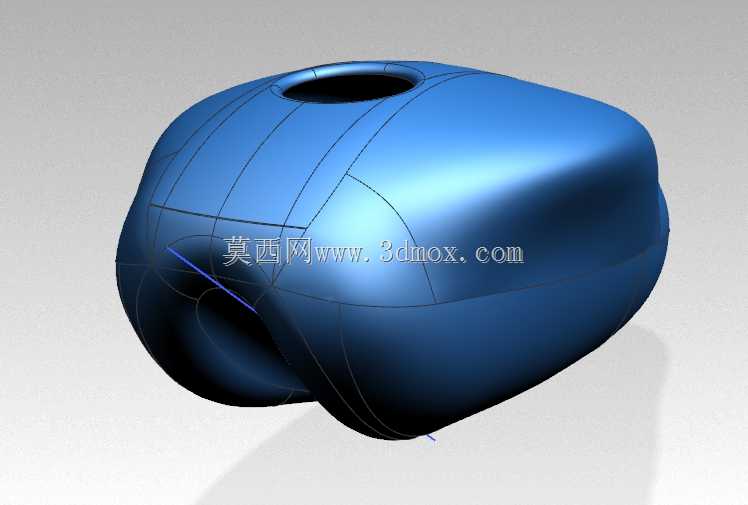

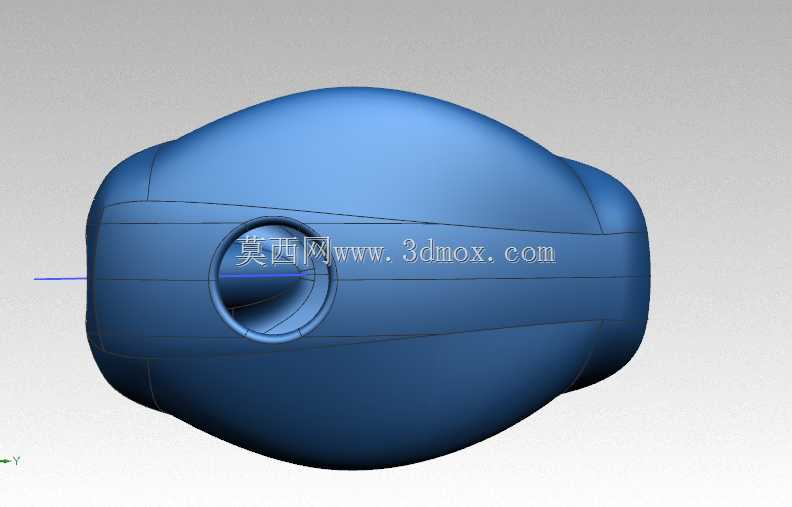

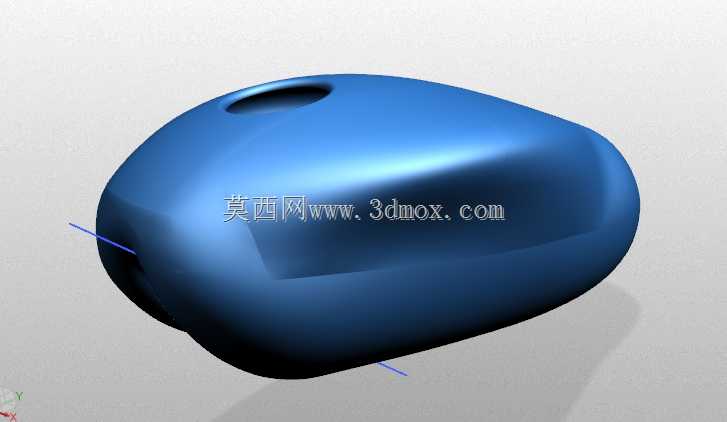

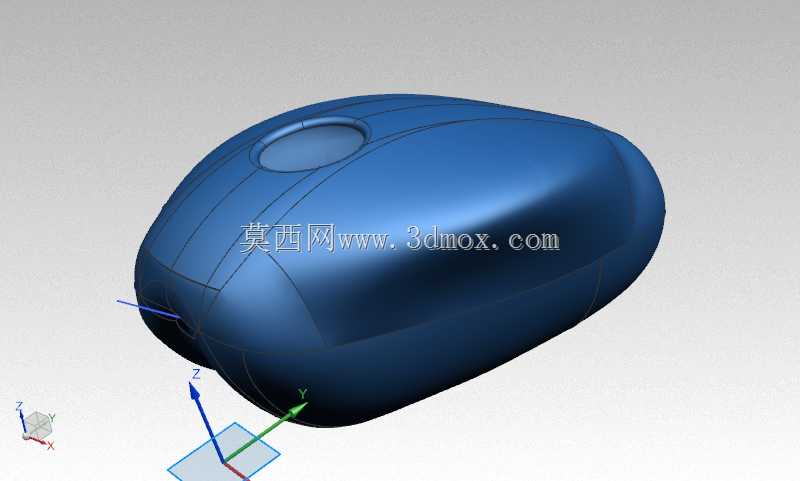

从外形尺寸的设定来看，整体壳体采用大曲率顺滑曲面过渡，整体长度控制在320mm区间，最大宽度180mm，高度控制在140mm以内，安装时贴合自行车上管与立管衔接的三角区域，壳体底部预留的安装支脚点位完全匹配常规自行车架的管材安装孔距，不需要对原车车架做额外的打孔改造，安装边界完全避开了刹车线、变速线的走线区域，也不会干扰车把转向时的线管活动行程。顶部的注油口采用内凹式沉台设计，注油口直径45mm，沉台深度12mm，既能够保证加油时的油枪对位便利性，也能避免加注过程中燃油溢出直接流淌到壳体表面留下污渍，注油口周边的曲面做了微导溜槽设计，少量溢出的燃油会顺着导溜槽流向壳体尾部的导流缺口，不会直接滴落到车架或者轮胎表面。

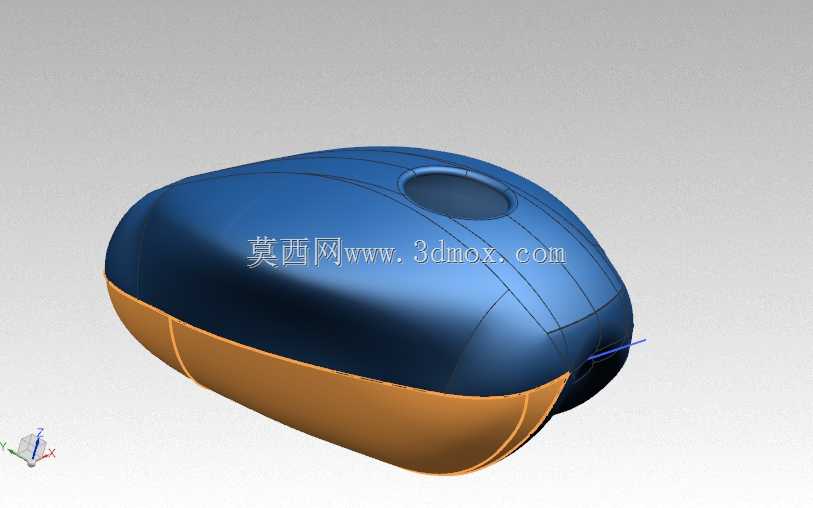

设计思路上没有采用传统金属油箱的分块焊接结构，而是优先考虑一体冲压成型的钣金工艺可行性，整个壳体的曲面分模线沿着壳体最大轮廓线布置，上下壳体的搭接边做了内卷边处理，既能够提升焊接或者粘接后的结构强度，也能避免锐边外露造成的安装或者使用过程中的划伤风险。壳体表面的曲面做了等厚度偏移验证，整体壁厚设定为1.2mm，在保证壳体抗冲击强度的前提下尽可能控制整体重量，不会给车头部分增加过多的负载影响骑行操控。壳体尾部预留的油路接口位置做了局部加厚凸台，接口内径匹配常规的燃油管路直径，凸台周边的曲面做了加强筋过渡，避免长期颠簸工况下接口位置出现应力开裂的问题。

从功能特性层面，整个壳体的内部没有设置复杂的防浪板结构，而是利用曲面本身的弧度形成三个自然的缓流区，能够在骑行颠簸过程中减缓燃油在箱体内部的剧烈晃动，降低晃动带来的重心偏移影响，同时也能减少燃油晃动产生的异响。壳体底部的最低点设置了隐藏式的放油螺塞位置，日常维护时不需要完全拆下油箱就可以完成残余燃油的排放和内部杂质清理。外形的流线型设计除了降低骑行过程中的风阻之外，曲面的弧度也刚好贴合骑行者腿部靠上车架时的自然轮廓，正常踩踏过程中腿部不会和油箱壳体产生磕碰，即使是站姿摇车的动作下，膝盖的活动轨迹也完全和壳体外轮廓保持安全间隙。

在安装适配性上，整个壳体的下表面曲面做了和车架管材贴合的仿形凹槽，凹槽内部可以粘贴缓冲橡胶垫，既能够避免金属壳体和车架管材直接接触产生摩擦掉漆，也能提升安装后的贴合牢固度，减少长期骑行震动带来的固定螺栓松动风险。整个结构的曲面建模过程中充分考虑了后续钣金成型的脱模角度，所有曲面的拔模斜度都控制在1.5度以上，没有出现倒扣或者负角的结构，不需要额外做复杂的滑块模具结构就能实现上下壳体的冲压生产，能够有效控制后续量产的工艺成本。壳体表面的过渡曲面全部做了G2连续处理，没有明显的棱线或者折角，后续做表面喷涂或者贴花处理时能够获得更好的外观质感，也能减少骑行过程中棱角位置带来的风噪问题。
