单缸动力机构带传动组件三维结构

这套动力结构的三维建模，核心围绕小型单缸动力输出单元的功能实现展开，建模过程中优先还原了实际装配中的配合关系，而非单纯追求外观渲染效果。从实际应用场景来看，这类结构常作为小型通用动力设备的核心单元，适配小型发电机组、园林作业机具、教学演示实验台等场景，这类场景对动力单元的结构紧凑度、传动件的配合精度有明确要求，不能出现运动干涉，同时要预留足够的安装固定边界，方便和外围负载、供油供气组件对接。

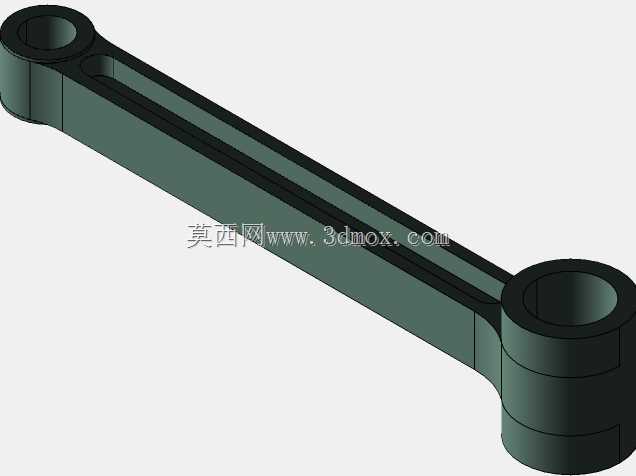

建模时最先梳理的是动力传递的逻辑路径：燃烧做功产生的推力作用在活塞上，通过活塞销传递给连杆，连杆带动曲轴做回转运动，曲轴一端的齿轮组将动力同步传递给凸轮轴，凸轮轴通过型线轮廓控制气门的开闭时序，整套动作的时序匹配是建模时的核心校验点，每一处铰接位置的配合间隙都参考了实际加工的公差范围，避免模型运动时出现卡滞或者错位的问题。模型里的各类接头，比如圆柱销、连接销、带轮安装位，都按照实际装配的逻辑做了限位结构，比如活塞销的两端卡环槽、曲轴输出端的键槽，这些细节在建模时没有省略，因为实际装配中这些结构直接决定了零件的固定可靠性，省略的话模型就失去了工程参考价值。

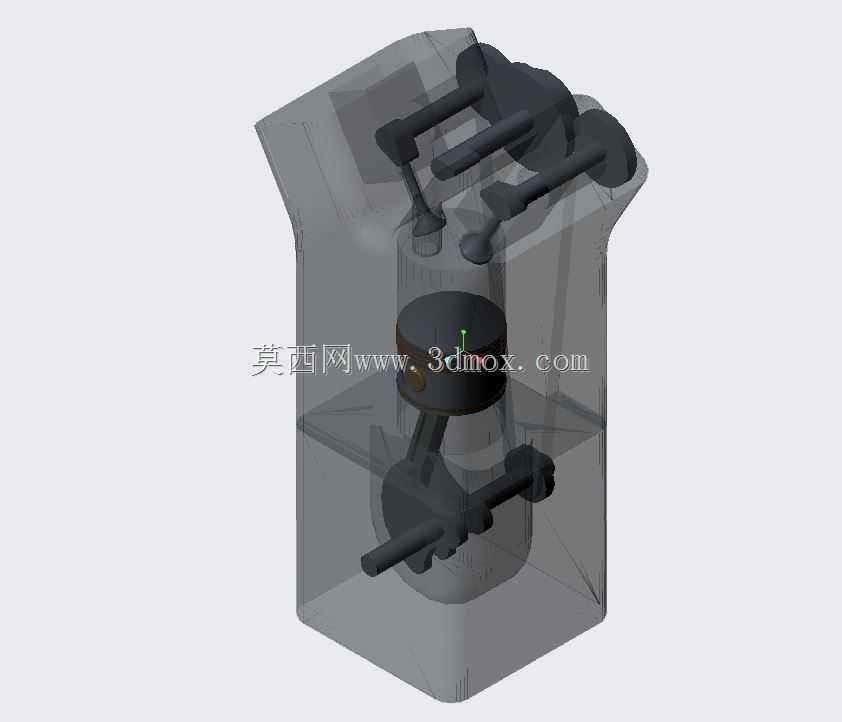

从外形尺寸和安装边界来看，整套结构的外轮廓按照小型通用动力的常规尺寸做了等比例还原，缸体部分的安装法兰孔位、底座的固定螺栓孔位置都和实际通用机型的安装尺寸匹配，外围的传动带轮安装位预留了标准皮带的安装空间，不会和缸体外壳产生运动干涉，凸轮轴端的传动齿轮啮合间隙控制在合理范围，既不会因为间隙过大产生传动冲击，也不会因为间隙过小导致齿轮卡滞。缸体的半透明建模处理，是为了方便查看内部的曲柄连杆、凸轮机构的运动状态，实际生产中缸体为金属铸件，建模时还原了内部的加强筋结构，这些加强筋的位置和厚度都参考了实际铸件的设计逻辑，能够在保证缸体强度的前提下降低整体重量。

在功能特性的还原上，模型里的每一个运动件都设置了正确的运动副约束，活塞和缸筒之间是移动副，连杆和活塞销、连杆和曲轴曲柄之间是转动副，曲轴和缸体轴承位之间是转动副，凸轮轴和缸体座孔之间是转动副，凸轮和气门挺柱之间是高副接触，添加运动仿真后可以完整模拟四冲程动力的完整工作循环，能够直观看到气门开闭和活塞运动的时序匹配关系，这对于教学演示或者结构方案验证来说，比二维图纸的展示效果更直观。设计思路上没有做多余的装饰性结构，所有结构都服务于动力传递和装配固定的需求，比如气门顶部的弹簧座结构、曲轴的平衡块结构，都是为了保证机构运行平稳性的必要设计，平衡块的配重位置和重量分布参考了实际曲轴的动平衡要求，能够抵消活塞连杆组往复运动产生的惯性力，降低运行时的振动。

实际选型参考时，这套模型可以直接作为小型动力单元方案设计的基础模板，只需要根据具体的功率需求调整缸径、行程、凸轮型线等参数，不需要重新搭建基础的曲柄连杆、配气机构结构，能够大幅缩短前期方案设计的建模周期。安装边界上，模型预留了外围附件的安装接口，比如化油器安装位、排气管连接法兰、启动电机的安装座，这些接口的位置和尺寸都符合通用配件的安装标准，不需要额外做适配修改。建模过程中对所有配合面都做了公差参考标注的隐含处理，比如活塞和缸筒的配合间隙、曲轴轴承位的配合公差，都按照实际机械加工的精度等级做了对应设置，导出工程图时可以直接调用这些配合尺寸，不需要重新核对公差范围。
