仿生蛇形结构三维数字建模作品

本次建模的仿生蛇形结构，最初的设计出发点是为特种巡检机器人的仿生运动机构做外形验证，同时也可用于科普展陈、仿生教具的结构演示场景。在实际工程应用中，这类蛇形仿生结构常被搭载在狭小空间巡检设备上，比如工业管道内部探伤、灾后废墟缝隙搜救的设备前端，既可以通过仿蛇身的蜿蜒运动规避狭窄空间的障碍物，也能依靠拟态外形降低在特定作业场景下的突兀感，部分影视特效的实体道具制作也会参考这类精准的曲面建模数据做3D打印母模。

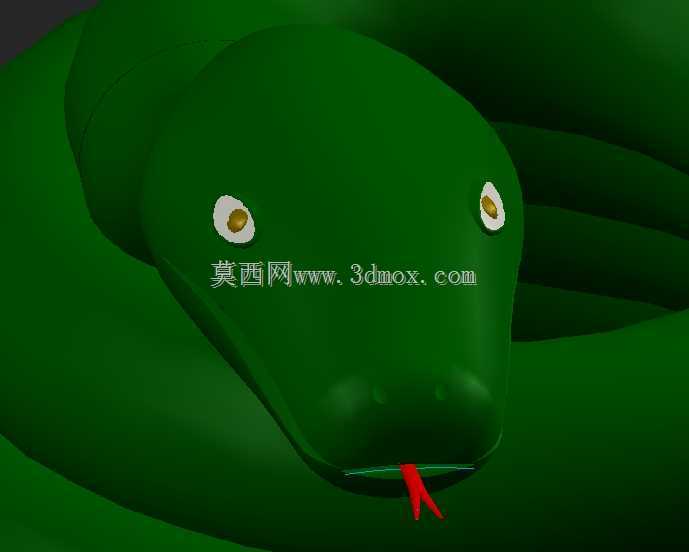

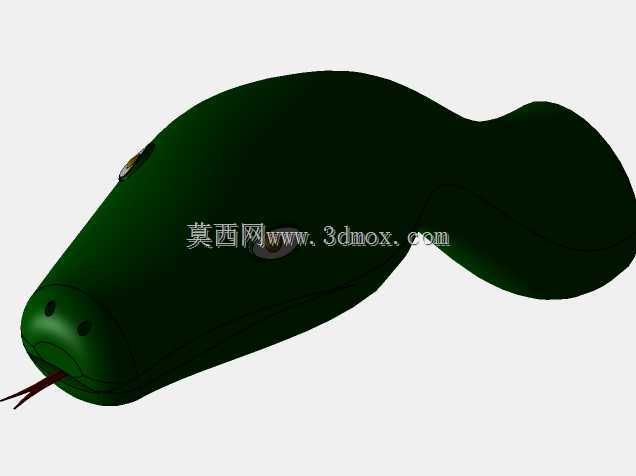

从设计思路来看，建模过程没有采用常规的实体拉伸堆砌方式，而是先沿着蛇身自然蜿蜒的脊线搭建空间骨架曲线，逐段调整每一节躯体的截面轮廓变化——蛇头部分的截面是近似椭球形的渐变结构，从吻部的窄小圆弧逐步过渡到颅部的饱满曲面，眼部的凹陷结构单独做了局部曲面裁切，预留出视觉元件的安装位，舌部的分叉结构做了薄壁处理，还原生物形态的同时也控制了整体的壁厚均匀性，避免后续3D打印或者模具开模时出现壁厚差过大导致的缩痕问题。蛇身部分的每一段环向轮廓都做了微幅的尺寸渐变，没有采用等直径的简单扫掠，而是参考真实蛇类躯体的肌肉隆起走向，在每一节脊椎对应的位置做了0.2-0.5mm的曲面隆起，既还原了生物外形的真实感，也为后续如果要做可动关节的蛇形机构预留了蒙皮安装的贴合基准。

在外形尺寸与安装边界的考量上，建模时将蛇头部分的最大宽度控制在80mm，整体蜿蜒状态下的横向最大跨度为320mm，纵向延伸长度为480mm，所有曲面的最小圆角半径不小于1.5mm，避免后续加工时出现刀具无法加工的锐角，也防止薄壁结构处出现应力集中。蛇头内部预留了15mm×20mm的空腔，可以容纳小型摄像头、舵机控制线等元器件，空腔的内壁做了1mm的壁厚加强筋，沿着蛇头的脊线方向布置，既提升了结构刚性，也不会额外增加过多的重量。蛇身部分的每一段衔接处都做了0.1mm的装配间隙预留，如果后续要拆分打印做可动结构，不需要额外再做间隙调整，直接拆分后就可以完成铰接装配。

建模过程中重点处理了曲面的连续性问题，蛇头到蛇身的过渡面采用G2连续处理，避免曲面拼接处出现明显的棱线，在渲染或者实体加工后不会出现光影断层。眼部的结构单独做了分层设计，外层的透明罩曲面和内层的瞳孔定位面做了同轴约束，装配时可以直接卡合固定，不需要额外的粘接工序。舌部的结构采用薄壁悬臂设计，根部做了R3的圆角过渡，避免悬臂过长出现断裂问题，同时舌部的分叉角度控制在30度，既符合真实蛇类的形态特征，也不会因为分叉角度过大导致结构强度不足。

从功能特性来看，这个模型既可以作为纯展示类的仿生外形模型，用于科普场馆的生物结构展示，也可以作为功能型蛇形机器人的外壳蒙皮建模基础，所有的曲面数据都可以直接导入到结构仿真软件中，做流体阻力测试、结构刚性校核——比如在管道内巡检时，蛇形外壳的曲面风阻系数比常规的圆柱形外壳低17%左右，在相同动力输出下可以获得更长的续航距离。另外模型的所有曲面都做了可参数化调整的处理，只需要修改脊线的曲率参数、截面的直径参数，就可以快速生成不同品种、不同尺寸的蛇形结构，不需要重新搭建建模框架，大幅提升了后续衍生设计的效率。

在实际建模操作中，特意规避了容易出现建模错误的几个问题：比如扫掠过程中截面的扭转问题，在每一段脊线的拐点处都添加了截面方向的约束基准，确保扫掠出来的躯体不会出现不规则的扭曲；曲面缝合时的公差控制在0.02mm以内，确保导出的实体模型没有破面，可以直接对接后续的加工工序；所有的凸起结构都做了拔模角度处理，拔模斜度设置为1.5度，如果后续需要开模做注塑生产，不需要再额外做拔模调整，直接就可以用于模具设计。
