星型动力机组配套活塞结构设计

在航空轻型动力、早期竞速航空器以及部分小型固定式动力机组的星型发动机结构中，活塞是直接承接燃烧做功、完成往复运动向旋转运动转换的核心承载部件，其结构设计合理性直接决定动力单元的压缩比稳定性、密封可靠性与整机运行寿命。不同于直列、V型动力单元的活塞结构，星型发动机的活塞围绕曲轴呈圆周辐射状排布，单缸的结构尺寸一致性、活塞销孔的同轴度、环槽的形位公差控制，都会直接影响整圈气缸的做功均匀性，避免出现各缸动力输出偏差导致的曲轴动平衡失效问题。

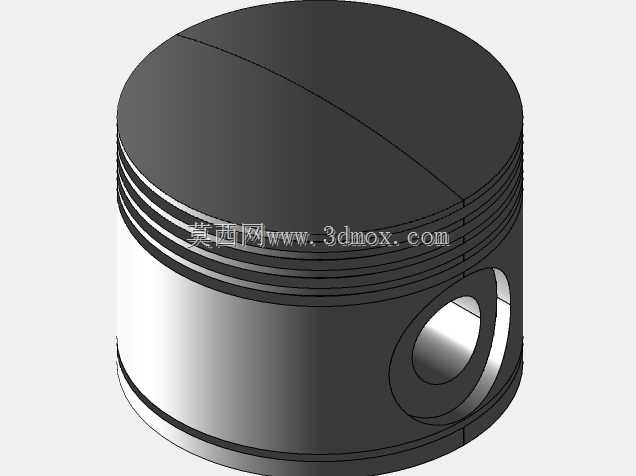

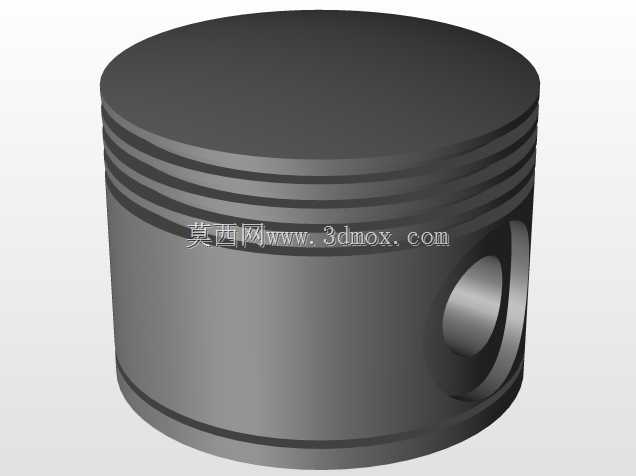

从实际工况出发，这类活塞的头部设置有多道环槽，分别对应气环与油环的安装位，气环负责密封燃烧室与曲轴箱之间的压力通路，避免做功冲程的高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁面多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳、火花塞污染等故障。活塞头部的顶面为平面结构，适配星型发动机的半球形燃烧室构型，能够在压缩冲程终了时配合气缸盖形成规则的燃烧室空间，保障油气混合气流的涡流形态符合点火燃烧的设计要求，避免出现局部燃烧不完全、爆震等异常工况。

活塞的裙部采用了适配星型发动机侧推力特性的型线设计，因为星型发动机的气缸呈放射状布置，活塞在往复运动过程中承受的侧推力方向与直列发动机存在明显差异，裙部的型面经过针对性修型，能够在活塞受热膨胀后依然保持与气缸壁的均匀贴合，避免出现冷态间隙过大敲缸、热态间隙过小拉缸的问题。活塞销孔采用了浮动式销的匹配设计，销孔内部设置有对应的卡环槽，用于安装活塞销卡环限制活塞销的轴向窜动，避免销子轴向位移刮伤气缸壁面；销孔的位置经过精准计算，相对活塞中心线存在微小的偏心量，能够在活塞越过上止点切换受力侧时，减小活塞对气缸壁的敲击冲击，降低整机运行的机械噪声。

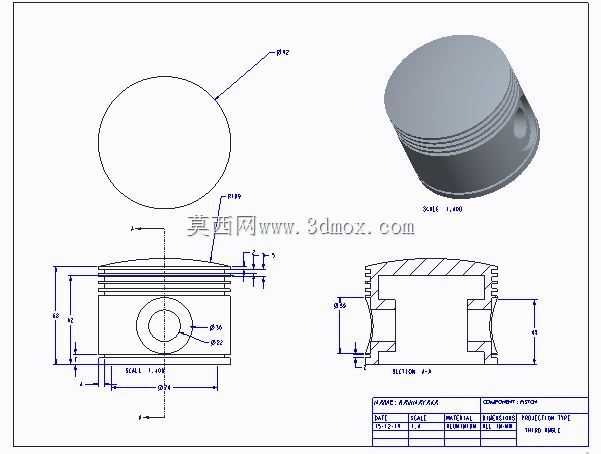

从安装边界来看，该活塞的外径尺寸与对应气缸的内径采用基孔制配合，预留了合理的热膨胀间隙，能够适配星型发动机高转速运行时的活塞头部温升膨胀量；活塞的总高度控制在适配对应气缸行程的范围内，保障活塞运行到上止点时不会碰撞气门，运行到下止点时活塞环不会脱出气缸筒造成卡滞。环槽的宽度、深度尺寸与标准活塞环的规格匹配，安装时不需要额外修配即可满足密封要求；活塞销孔的内径尺寸与对应规格的活塞销采用间隙配合，保障发动机达到工作温度后，活塞销能够在销孔与连杆小头衬套之间自由转动，让磨损均匀分布在销的整个圆周面，延长部件的使用寿命。

在实际装配场景中，这类活塞需要与对应的连杆、活塞环、活塞销、气缸套等部件配套使用，装配前需要确认活塞的分组标记与气缸套的尺寸分组对应，保证配合间隙处于设计公差范围内；活塞环的开口位置需要按照设计要求错开，避免各环开口对齐造成燃气泄漏。在日常运维中，需要定期检查活塞环的磨损情况、活塞裙部的接触痕迹，判断发动机的工作状态是否正常，若出现裙部偏磨、环槽积碳严重等情况，需要对应检查连杆的弯曲变形、空燃比匹配等问题，避免故障扩大造成整个动力单元的损坏。这类活塞的结构设计充分考虑了星型发动机的排布特性与工况需求，在轻量化与结构强度之间做了平衡，活塞内部的减重腔在保障结构刚度满足燃烧压力承载要求的前提下，尽可能降低了活塞的往复运动质量，减小曲轴连杆机构的惯性载荷，提升发动机的转速响应能力。
